Anslutningsdiagram för en fast bränslepanna till

All utrustning, oavsett vilken kategori av komplexitet den tillhör, kräver en seriös inställning till installation och efterföljande operation. Annars kan den oavbrutna driftperioden minskas märkbart. Att följa vissa regler är också nödvändigt vid anslutning av en fast bränslepanna trots designens enkelhet.

Installationsfunktioner

Att vara engagerad i installationen av sådan utrustning bör följa de grundläggande reglerna som gör det möjligt för enheten att fungera så säkert som möjligt.

Innan du börjar arbeta måste du göra beräkningarna som behövs för att bestämma enhetens tekniska parametrar, samt för att hitta rätt plats.

• Enheten som arbetar på fast bränsle måste vara i ett separat rum på minst 7 kvadratmeter. m.
• I pannrummet är det viktigt att skapa tvångsventilation: en apparat måste stå för 8 kvadratmeter per 1 kW ström. se kanalarbete.
• Golvbeläggningen ska väljas med hänsyn till brandbeständighet, och ett metallplåt ska placeras framför pannan.
• Enheten ska vara belägen på ett avstånd från sidoytorna: minst 200 cm från framsidan och mer än 50 cm från sidoväggarna.

Varning! Vid arbetet ska metallrör användas för att ansluta fasta bränslepannor till rören. Deras längd får inte vara mindre än 15 cm.

Installationsprocessen

Installation är inte särskilt komplicerad, vilket innebär att den kan utföras med egna händer. Vidare rekommenderas att bekanta sig med de huvudstadier som måste genomföras vid installation av värmaren. Vid korrekt installation av värmesystemet kommer det att fungera under många år.

Grundförberedelse

Oavsett det använda systemet för anslutning av fasta bränslepannor, är golvbärande konstruktion förberedd i rummet. Vanligtvis stiger den över huvuddelen av det nedre planet med 10-20 cm. Det mest populära alternativet är en armerad betongplatta.

Det rekommenderas att lägga ett metallplåt på ytan på podiet för att skydda mot värmeffekter. Som ett alternativ kan asbestplattor med en tjocklek av minst 5 mm användas.

Bindningsanordning

Vid organisering av ett system bör särskild uppmärksamhet ägnas åt valet av det mest effektiva driftsättet och temperaturjusteringen. Om ombandet utförs korrekt är det möjligt att spara pengar, eftersom värmeenergin i detta fall är optimalt fördelad.

Vid installation kan en av flera system användas.

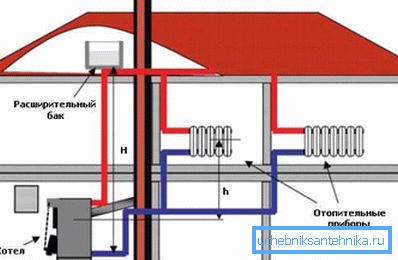

• Strapping i värmesystemet med naturlig cirkulation är det enklaste alternativet., eftersom det inte innebär ytterligare tillbehör. All justering görs manuellt, bränsle tillsätts när det brinner. Ett sådant system förutsätter närvaron av rör med stor diameter.
• Systemet med tvångscirkulation måste nödvändigtvis innehålla en speciell pump för pumpning av vätska. Med det rör sig kylmediet jämnt längs en sluten slinga. Tack vare den här enheten kan du justera värmningsradiatorerna separat. El måste emellertid vara närvarande i byggnaden för att driva värmeanläggningens cirkulationspump.

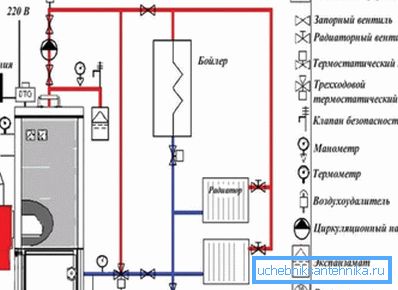

• Samlarledningar betraktas som de svåraste, på grund av närvaron av ett stort antal olika enheter - ventiler, luftuttag, ventiler, kranar och andra anordningar för att styra de nödvändiga parametrarna. Priset på ett sådant uppvärmningsnät är ganska högt.
• Ringrör med primära och sekundära kretsar används som regel i bostadshus med många konsumenter. När enheten kräver installation av flera enheter samtidigt för att organisera kylvätskans cirkulation.

Var uppmärksam! Fasta bränslenheter för uppvärmning som är beroende av elektrisk energi måste vara utrustade med nödkretsar, så att när det stängs av fortsätter det normala arbetet.

Skapa en skorsten

Anordningarna är utrustade med ett rör för avlägsnande av förbränningsprodukter, vars tvärsnitt måste motsvara storleken på utloppet i övre delen. De vanligaste färdiga elementen, bestående av metallinsatser och isoleringsmaterial.

Ideellt bör skorstenen inte vända sig, men om de fortfarande är närvarande bör de göras så smidiga som möjligt. Samtliga fogar mellan rörledningens komponenter måste förseglas så att rök från pannan inte tränger in i det uppvärmda rummet. För dessa ändamål kan man använda värmebeständigt tejp eller en speciell komposition.

Särskild uppmärksamhet bör ägnas åt släppning av röret ovanför taket, eftersom tryckkrafts kvalitet beror på detta.

• Om avståndet från åsen till skorstenen inte överstiger 150 cm, ska en frisättning ske över den högsta punkten med 50 cm.
• På ett avstånd av upp till 300 cm från korsningen av sluttningarna ska röret visas så att den övre delen är flush med åsen.
• Om skorstenen är belägen på ett ordentligt avstånd, ska det placeras under takets topp med en vinkel på högst 10 grader.

Som en slutsats

Efter instruktionen har studerats, kommer många enskilda utvecklare att förstå hur man korrekt kopplar en fast bränslepanna till värmesystemet i ett bostadshus. Valet av det slutliga systemet beror inte bara på ägarens preferenser utan även på driftsförhållandena, eftersom man i vissa fall måste gå för några kostnader. Annan viktig konsumentinformation finns på videon.
