Anslutning av radiatorvärme. circuit outline. sätt i

Vad är den korrekta anslutningen av en värmningsradio? Vi kommer att analysera anslutningsdiagram som används i privata hus och stadslägenheter, och används för detta ändamål rör, rördelar och delar av ventiler och rördelar. Dessutom kommer vi att ta reda på vilka fel som kan göras vid konstruktion och installation av värmesystemet.

Circuit Outlines

Om i en stadslägenhet inte beror på värmesystemet som helhet eller dess enskilda slinga beror på våra ansträngningar, då är kretsen designad från början till ett privat hus.

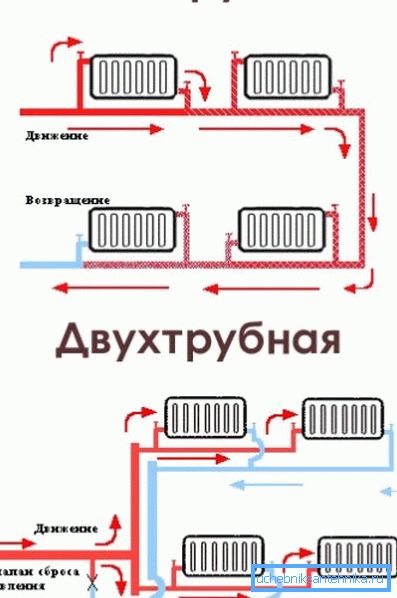

Det finns två fundamentalt olika system:

• Enkelt rör, representerar den enda flaskan runt ombyggnaden av den uppvärmda byggnaden. Uppvärmningsanordningar kraschar parallellt med flaskan.

Obs: övning och konsekvent installation av batterier; Det är obekvämt eftersom det inte tillåter oberoende justering av enheter.

• Twin-Tube - oberoende matning och returflaska. Varje radiator fungerar som en hoppare mellan dem.

Fördelarna med ett-rörschemat är låga kostnader, enkel installation och exceptionell feltolerans. Nackdelar - En signifikant temperaturförändring mellan den första och den sista uppvärmningsanordningen, liksom svårigheten att lägga runt omkretsen av huset i närvaro av höga öppningar och panoramafönster.

Tvårörsordningen saknar dessa brister, men under vissa förutsättningar kan det skapa mycket allvarligare problem för ägaren. Batterierna närmast pannan släcker skillnaden mellan tappningen, vilket sänker cirkulationen i avlägsna enheter. Det är anledningen till att tvårörsystemet kräver obligatorisk balansering - strypning av anslutningarna och justering av deras genomströmning för temperaturutjämning.

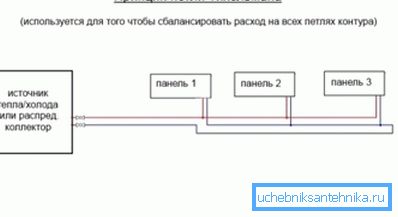

Detta problem hanteras elegant i ett tillhörande tvårörsystem - Tichelman-kretsen, vars alla slingor har samma längd.

Sätt i radiatorer

Vad kan vara sätt att ansluta radiatorer till tappning och stigare?

Observera: i ett slutet autonomt värmesystem kan du glömma problemet med siltande batterier. En liten mängd av suspenderat material som finns i kylvätskan samlas snabbt i lera tanken och orsakar inga ytterligare problem. Därför är det vettigt att välja vilka typer av anslutningar radiatorer som ska säkerställa maximal värmeöverföring.

fel

Felaktig anslutning av värmevärmare kan leda till funktionsfel i DH-systemet, autonom krets eller allvarligt minska enhetens värmeöverföring.

Vilka misstag kan jag göra när jag installerar batterier?

• Sätt in din radiator mellan tillförsel- och returstigarna på något annat golv än toppen, så att dina grannar fryser på stigaren. Kylmediet kommer att cirkulera genom den lilla ringen - genom batteriet, men värmeöverföringen av alla enheter över den improviserade bygeln sjunker kraftigt.

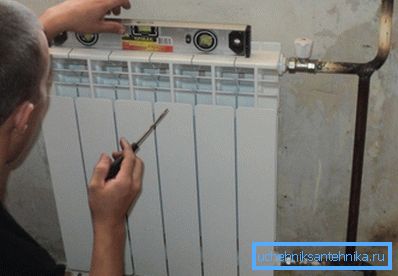

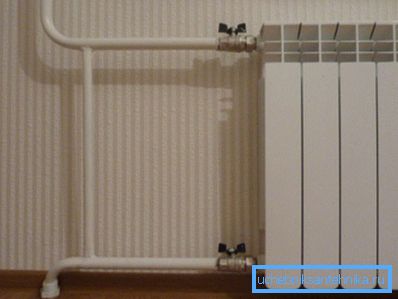

• Sätt i radiatorn med eventuella stopp- eller gasventiler på fodret utan en bygel framför kranarna eller gaserna. I det här fallet stoppar den blockerade killen cirkulationen i hela stigaren.

• Lateral anslutning av en flersektionsradiator, som redan nämnts, kommer att leda till en minskning av värmeöverföringen av de extrema sektionerna.
• Anslutning av värmeväxlare med ett försörjningsrör med minskad diameter kommer också att leda till en minskning av värmekraften relativt den nominella. Standardröret är DU15 (1/2 tum) med antal sektioner upp till sju och DNU20 (3/4 tum) med ett större antal sektioner.

Urval av material

Valet av rör, batterier och rördelar påverkar värmeanläggningens effektivitet och säkerhet åtminstone lika mycket som dess konstruktion. Vilka material bör föredras i olika fall?

Centralvärme

Centralvärmestationens driftsparametrar (4-6 kgf / cm2, 40-95 C) verkar tillåta användning av moderna rör, batterier och beslag.

Men övning visar att det är bättre att vägra några av deras typer:

1. Det beräknade värdet av kylvätskans temperatur överskrids ofta i svåra frost. När massan klagomål av kyla i lägenheterna, är arbetet med hissnoder utan munstycke ibland praktiserat, med en dämpad kvävning. I detta läge kan batterierna värma upp till 130 - 140 C.

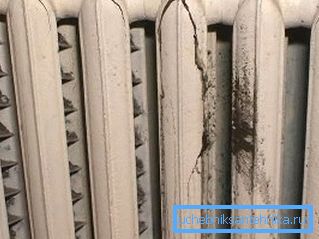

2. Den plötsliga tillslutningen av något ventilelement på grund av bristsmedels eller inkompetenss inkompetens leder till en hydraulisk chock med en kort tryckökning till 20-25 atmosfärer.

Det är sannolikheten för onormala situationer som påverkar valet av utrustning för centralvärmestationen.

rör

För installation av liners kan användas:

• Stål VGP (vatten och gas) rör på svetsade leder;
• Galvaniserad VGP rörgängad. Svetssömmar är kontraindicerade för dess korrosionsbeläggning: vid höga temperaturer brinner zink ut;
• Korrugerat rostfritt rör på kompressionsdetaljer.

Det senare alternativet är attraktivt eftersom det enkelt monteras med egna händer med det enklaste verktyget - ett par skiftnycklar. Priset på ett korrugerat rör med en diameter av 1/2 tum är ca 200 rubel per meter.

radiatorer

I DH-system används:

• Konvektorer, som representerar en rörspole med fenor, ökar värmeöverföringen;
• Bimetalliska radiatorer. Stålkärnan gör dem resistenta mot trycksteg upp till 25 - 40 kgf / cm2;

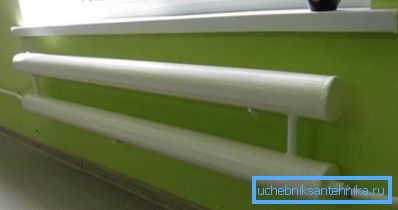

• I lokaler där estetik inte spelar en avgörande roll praktiseras installationen av hemmabaserade allsvetsade rörformiga radiatorer (register). I regel utförs anslutningen av värmeväxlare med ett svart stålrör vid de svetsade lederna.

Autonom uppvärmning

rör

Helt kontrollerade parametrar av autonoma kretsar möjliggör användning av billiga och slitstarka polypropen- och metallplaströr i dem.

Ett par finesser är förknippade med deras installation:

• För metallplast föredras inte kompressionsfogar, men pressbeslag som bättre tolererar flera värme- och kylcykler;
• För polypropen är armering önskvärt, vilket minskar förlängningen av rören när den upphettas.

radiatorer

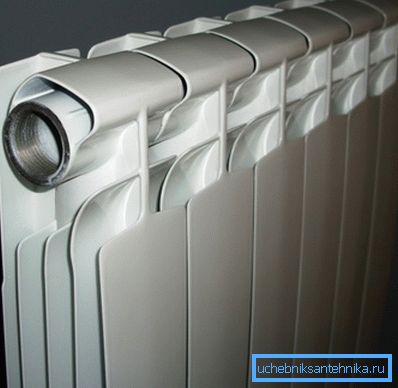

Allt är enkelt här: vårt val är billigt, estetiskt och högt värmeavledande aluminiumbatterier.

Beslag och rördelar

Under de senaste åren brukar amerikanska kvinnor ansluta värmaren till kranar och liners - beslag med en mössa, vilket gör anslutningen snabbkopplad.

Eftersom reglerings- och avstängningsventilerna kan användas:

1. Kulventiler;
2. Cone kranar (chokes), som tillåter att reglera värmeöverföringen i manuellt läge;
3. Termostatventiler med värmehuvuden, vilket möjliggör automatiskt underhåll av en given lufttemperatur.

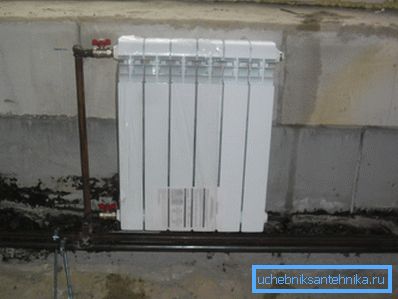

På de övre våningarna i lägenhetsbyggnaderna och i de fall där den övre radiatorgrenröret är toppunkten för en separat kretslopp, är radiatorpluggen utrustad med en Mayevsky-kran - en okomplicerad enhet för blödande luftproppar.

slutsats

Vi hoppas att vår granskning av ledningsdiagram och material som används i värmesystem kommer att hjälpa läsaren att fatta rätt beslut vid planering av egen reparation eller konstruktion. Videon i den här artikeln erbjuder ytterligare tematisk information. Lycka till!
