Anslutning av radiatorer: metoder, system, demontering och

Hur ansluts radiatorerna till varandra för att ge högkvalitativ rymduppvärmning?

Denna fråga är särskilt relevant om värmesystemet är konstruerat och installerat i ett nybyggt hus. Men även i de hus som redan används, kan anslutningsmodellen revideras och uppdateras för att säkerställa högre energieffektivitet hos det använda värmesystemet.

I den här artikeln kommer vi att titta på vilken typ av anslutningssystem för radiatorer i ett privat hus som kan anses optimalt och varför. Dessutom kommer vi att lära oss vilka funktioner som ingår i genomförandet av varje av de föreslagna systemen.

Konstruktionsegenskaper

Det finns ett brett sortiment av värmare på marknaden, som är utformade för att vara fyllda med kylvätska som cirkulerar i sektioner och avger en del av värmen till metalldelar. Metalldelarna i konstruktionen av enheten släpper i sin tur värme till miljön.

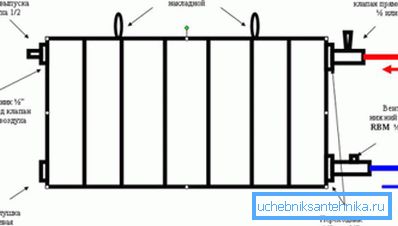

Oavsett om batterierna är paneler eller sektioner har de alla en sak gemensamt - förekomsten av fyra inlopp. Två hål är placerade på toppen av ändarna och två hål i botten.

Dessa hål måste anslutas till rören i värmesystemet. Valet av de nedre eller övre hålen för installation kan bero på de särskilda egenskaperna hos anordningens placering och det valda kopplingsschemat.

Granskning av nuvarande metoder

Anslutningen av värmeväxlare till rör kan ske enligt följande metoder:

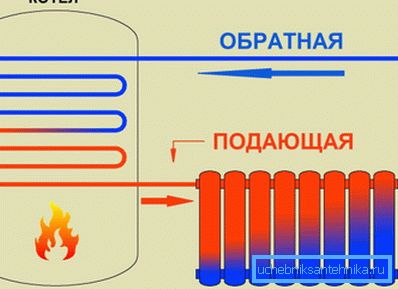

• Det enklaste och samtidigt effektiva sättet att ansluta rören till batteriet är att mata topp- och returledningarna från botten..

Fördelen med denna lösning är att kylmediet passerar genom värmeanordningen nästan genom gravitation. När du använder detta system fyller sektionerna av den installerade radiatorn upp snabbare, medan trycket på anslutningsarmaturerna blir lågt.

Nackdelen med denna metod ligger i det faktum att ett sådant ledande rör sällan används i moderna lägenheter och hus.

• Ensidig anslutning av radiatorer till rör nästan lika effektiv som det tidigare systemet, eftersom kylvätskan lånar sig ovanifrån och går in i det nedre hålet. Effektiviteten hos radiatorn med denna installation är ca 97%.

Viktigt: Om du installerar ett aluminiumbatteri på detta sätt finns det begränsningar för antalet sektioner som används. Antalet sektioner i detta fall får inte överstiga 20 enheter.

• Den lägre anslutningsmetoden, trots sin lägre effektivitet (cirka 88%), blir allt populärare överallt. Detta är inte förvånande, eftersom moderna värmesystem utförs med hjälp av röranslutningar dolda under golvet.

Trots att resultatet av installationen fungerar med händerna i det här fallet ser mer exakt ut, kommer det att ta längre tid att fylla sektionerna med kylvätska och som följd mer tid för att säkerställa en behaglig temperatur i rummet.

Ledningen av matningen från botten kan endast motiveras av rörinstallationsfunktionen. Effektiviteten att använda batterier som är anslutna på detta sätt överstiger inte 75-78%.

• Lägre envägsanslutning inte vanligt, men det finns några värmebatterier där tillförsel- och returöppningarna finns i kylarens undersida.

Ur estetisk överklagandes synvinkel är en sådan anslutningsmetod rätt motiverad, men ur effektivitetssynpunkt är det bättre att överväga de två första metoderna.

Hur placeringen av batteriet påverkar effektiviteten vid användningen

Som redan nämnts påverkar metoderna för att ansluta radiatorer till rören effektiviteten hos hela systemet. Det visar sig att värmaren har mindre påverkan.

Tänk på de vanligaste situationerna:

• Den övre delen av radiatorn är helt täckt med en fönsterbrädan. I idealfallet är batterieffektiviteten 100%, men samtidigt borde inget täcka överst på enheten. I vårt fall ändrar fönsterkarmens kant riktningen för den uppvärmda luften och effektiviteten minskar från hundra procent till nittiofem.
• Batteriet för rumdesign är dolt i en nisch. I detta fall reduceras effektiviteten hos anordningen med 7%.

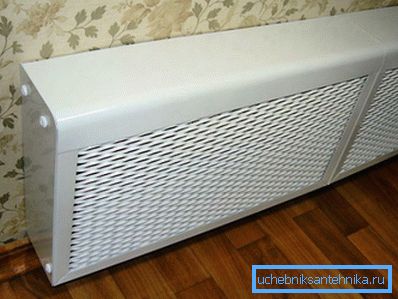

• Batteriet för estetisk överklagning är täckt med en dekorativ skärm. Om skärmen har tillräcklig perforering i fram- och överdelen kommer förlusten av värmeöverföring att vara 5%. Om skärmen nästan saknar perforering och samtidigt täcker radiatorn från alla sidor kommer förlusten att vara upp till 20%.

Så vi tittade på hur man ansluter rör till batterier för att minska effektiviteten. Dessutom lärde vi oss hur vi inte har radiatorer, för att inte frysa på vintern. Nu listar vi aktuella aktuella designscheman för värmesystem.

Aktuella batterikartor

Hittills används flera system för installation av värmare genom ett enda system. Alla dessa system har tydliga fördelar i kombination med de punkter som måste beaktas när man väljer det bästa alternativet för att ordna ett värmesystem i ditt hem.

Så hur kan du ansluta de bimetalliska radiatorerna till varandra i samma värmesystem och samtidigt uppnå ett optimalt resultat?

• Efterföljande anslutning är en vanlig och lätt att implementera krets, där matningen passerar genom alla batterierna i tur och ordning, och returledningen går in i systemet från den sista radiatorn. Ett exempel på genomförandet av detta system är följande. Lägenheten eller huset har flera rum och ett batteri är installerat i varje rum. Det första kylvätskan får batteriet, som ligger närmare värmepannan. Därefter går kylvätskan genom röret in i nästa radiator, etc. Fördelen med denna lösning är att spara rör, vars pris är högt och det är lätt att installera. Nackdelen med metoden är ojämn uppvärmning av luften i rummen, liksom med avstånd från pannan, blir kylmedlemstemperaturen lägre och lägre. Därför förbereda sig för användningen av ett sådant system för att rummet, det sista i denna kedja, kommer att vara kallt.
• Parallell anslutning är en krets som är fri från nackdelarna hos en sekventiell krets. Detta uppnås genom användning av ett gemensamt rör genom vilket kylmediet strömmar. I sin tur går från detta rörgrenar direkt till vilken radiatorn sitter ihop. En signifikant fördel med detta system är möjligheten att överlappa någon av batterierna i kedjan utan att påverka andra värmeanordningar. Därför installeras stoppventiler vid ingången till varje värmare.

Viktigt: För att säkerställa effektiviteten hos värmesystemet med parallellkoppling måste böjarna ha en mindre tvärsnittsdiameter jämfört med huvudrörets diameter.

• Det kombinerade batteriet anslutningssystemet används om det är nödvändigt att kombinera de två tidigare listade systemen under villkoren för ett byggobjekt. Som regel kan valet av en kombinerad anslutning bero på byggnadsplatsens arkitektoniska särdrag.

Hur demonterar och monterar batterisektioner

Sammanfattningsvis betraktar vi hur man utför separering och anslutning av sektionerna av värmeväxlare mellan sig.

Till att börja med är sådana åtgärder endast möjliga på sektionsenheter och omöjliga för batteriet av paneltyp. Därför kan du ansluta bimetalliska radiatorsektioner och ansluta aluminiums radiatorsektioner, medan stålbatterier inte kan demonteras och byggas upp.

Vi kopplar och kopplar av sektioner med en speciell radiatorns nyckel. Nyckeln sätts in i övre och nedre utloppet och rullas moturs, om det är nödvändigt att koppla bort sektionerna. För att skruva upp det önskade antalet sektioner finns det märken på nyckeln som motsvarar sektionens bredd.

slutsats

Att veta hur man installerar radiatorer är lätt att montera ett värmesystem i ett lanthus. För att installera värmare framgångsrikt rekommenderar vi att du tittar på videon i den här artikeln.
