Anslutning av gaspannan till värmesystemet -

02-02-2018

Uppvärmning

Uppvärmningskedjor har fått stor popularitet bland utvecklare på grund av ett antal fördelar: hög systemautonomi, det kan arbeta utan ingripande under lång tid; användarvänlighet; minimal underhållskostnad och hög grad av tillförlitlighet; enkel inställning och förmåga att ställa in en viss temperatur.

Utrustningsanslutningens korrekthet är mycket viktigt, eftersom systemets effektivitet och säkerhet beror till stor del på detta och det är det slags arbete vi kommer att överväga i den här artikeln.

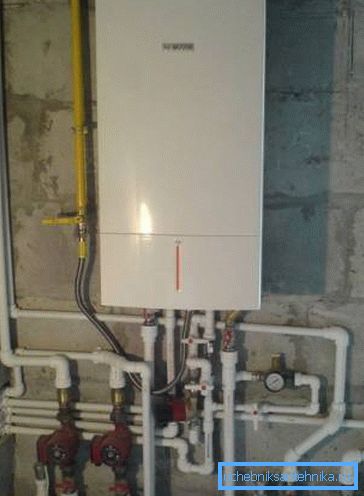

Anslutningsutrustning är en ganska komplicerad process, så det är bättre att inte komma igång utan att bekanta sig med alla nyanser av arbete.

Huvudstadier av arbetsflödet

För att göra det lättare att förstå delar vi allt arbete i flera steg. De presenteras i sin utförande i enlighet med tekniken.

Pannainstallation	Först och främst måste du installera enheten, det kan både golv och vägg. Varje alternativ har sina egna särdrag, som kommer att diskuteras i detalj i nästa kapitel. Det är viktigt att platsen och metoden för installationen uppfyller säkerhetskraven.
Anslutning av värmekrets	Denna typ av arbete innefattar anslutning av utgångs- och returledningar, längs vilka kylmediet kommer att röra sig genom systemet. Verken är ganska enkla, men det är viktigt att följa noggrannheten och säkerställa den bästa kvaliteten på anslutningarna.
Vattenanslutning	De flesta modellerna av värmeutrustning är konstruerade för att systemet ska kunna levereras kontinuerligt från vattentillförseln, så det är viktigt att förse leverans av rör i förväg så att den här typen av arbete tar minst tid
Anslutning till gasledningen	Betydelsen av detta stadium är inte nödvändigt att förklara, eftersom alla vet hur farliga gasläckor kan vara. Arbetet utförs med särskild omsorg så att resultaten uppfyller de högsta kraven på tillförlitlighet och säkerhet.
Prestandaöversikt och systemstart	Efter installationen är det nödvändigt att kontrollera täthet och tillförlitlighet hos alla anslutningar. Dessutom måste den första lanseringen utföras i närvaro av tillsynsmyndighetens specialister, det är de som sätter systemet i drift och ger rätt tillstånd att använda kommunikation.

Var uppmärksam! Oavsett vilken typ av arbete du gör, bör du bara använda högkvalitativa material och komponenter, det garanterar systemets tillförlitlighet och hållbarhet, eftersom även ordentligt genomförda aktiviteter inte garanterar ett bra resultat om lågkvalitativa delar och komponenter används.

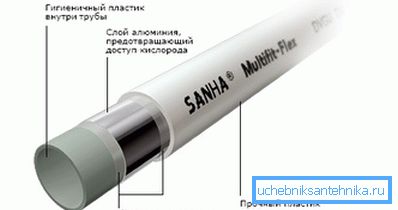

För anslutning till pannan är det nödvändigt att använda endast kvalitetsrör som har lämpliga dokument som intygar kvaliteten.

Funktioner av arbetet

Överväg faserna mer detaljerat, eftersom varje typ av arbete på egen väg är viktigt, och överträdelser i ett av stadierna medför problem i hela systemet. Före arbetets början borde du fylla på de nödvändiga verktygen och materialen så att det senare inte blir någon driftstopp på grund av bristen på vissa element.

Det är lättast att beräkna det önskade antalet vissa element för ett projekt, vilket nödvändigtvis måste utvecklas och godkännas av tillsynsmyndigheten redan innan arbetet påbörjas. Frånvaron kan innebära många problem, inklusive omarbetning av all kommunikation.

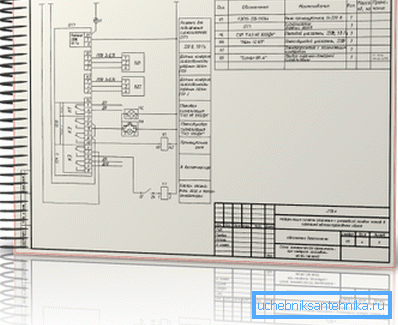

Godkänt projekt - garantera att design och design fungerar korrekt

Pannainstallation

Installation av utrustning omfattar ett antal aktiviteter:

Först av allt köps den önskade effektenheten. Köp inte alltför kraftfull utrustning, eftersom det kommer att bli gasöverskridande, förutom att priset kommer att bli märkbart högre.
Om en golvkälla används, måste ett speciellt rum vara närvarande i byggnaden. Om det är ett privat hus, görs en förlängning ofta eller ett rum i källaren tilldelas. För att säkerställa den nödvändiga säkerhetsnivån måste pannrummet vara utrustat med ett fönster och ett högkvalitativt ventilationssystem som kan vara antingen naturligt eller tvingat.

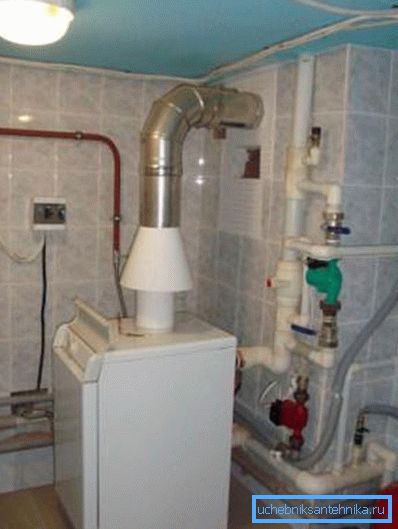

Rummet på pannrummet måste uppfylla ett antal krav, installationen ska styras av de rekommendationer som föreskrivs av tillverkarens instruktioner

Det är väldigt viktigt att förbereda en plats för installation av pannan, det borde vara ens, vissa tillverkare rekommenderar att betongens ben läggs med ett tunt lager av murbruk för att säkerställa dess oändlighet under drift. Det är värt att notera att kedjan kan ligga under golvet med 20-30 cm, vilket sparar utrymme.
Anslutning av vägggaspannan till värmesystemet börjar med montering på väggen. För detta ändamål används speciella fästen, som oftast ingår i uppsättningen, det är mycket viktigt att säkerställa hållfastheten på fästet så att utrustningen är stillastående, annars kan den falla, vilket kommer att skada alla anslutningar och skapa en nödsituation.

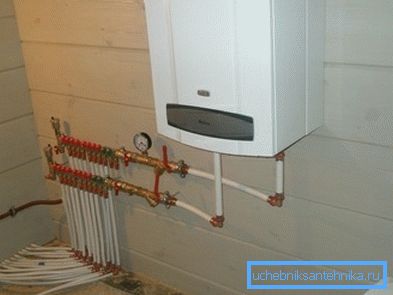

Den största fördelen med väggutrustning är dess kompaktitet och möjligheten till plats även i köket.

Vid montering av en väggmonterad panna är det viktigt att ta hänsyn till vissa krav: den måste vara belägen på en vertikal yta, avståndet till marken måste vara minst 80 cm, och inte närmare än 50 cm andra enheter, inklusive mätare, bör placeras. Dessa är mycket viktiga krav, som först kontrolleras av tillsynsmyndigheterna.

Tips! Om skorstenen och det höga ventilationssystemet är svårt, är det bästa alternativet att använda en turboladdad gaspanna. Han har luftbyte genom turbinen, som visas genom väggen, så att arbetsflödet är mycket förenklat och billigare. Sådana pannor är den perfekta lösningen för dem som inte vill bygga en skorsten.

Turbin ger dig möjlighet att installera pannan nästan var som helst

Anslutning till värmekrets

När pannan är installerad kan du gå vidare till nästa steg. Det bör noteras att de flesta modeller av utrustning, oberoende av tillverkaren, har ett vanligt arrangemang av munstycken:

I mitten är platsen för anslutning till rörledningen.
Element av varm och kall vattenförsörjning installeras till höger och vänster.
Vid kanterna finns grenrör som är utformade för att ansluta värmesystemet och, när man tittar framifrån, kommer returledningen till höger och kylvätsketillförseln till kretsen kommer till vänster.

Bilden visar tydligt platsen för var och en av ovanstående element.

Anslutning av tillförsel och retur av kylvätskan görs med hänsyn till följande krav:

Alla anslutningar måste spännas mycket noggrant, men du bör inte vara för ivrig eftersom tråden kan vara skadad och alla anslutningselement måste bytas ut.
För att förhindra läckage i framtiden förseglas alla anslutningar. Om innan huvudtätningsmaterialet slog och färgar, så finns det i vår tid många specialtätningar för trådar som är resistenta mot höga temperaturer. Med hjälp kan du göra tillförlitliga kontakter med egna händer.

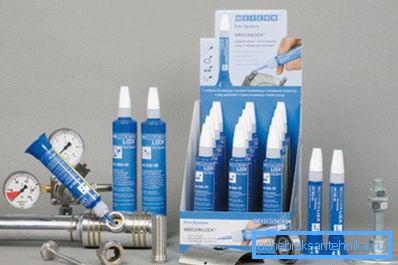

Valet av tätningsmaterial för tråd är tillräckligt stort, du kan välja det bästa alternativet för något ändamål

Ett annat mycket viktigt element som inte bör glömmas är det grova filtret installerat på returlinjen. Den behåller alla fasta partiklar och förhindrar att de kommer in i pannan, vilket skyddar utrustningen och förlänger sitt liv avsevärt.

Ett grovt filter behåller alla mekaniska partiklar, rengör regelbundet nätet från förorening, vrid specialmuttern tillbaka

Det sista viktiga elementet är de kranar som installerats före anslutningen. Med hjälp kan du vid behov stänga av vattenförsörjningen och reparationsutrustningen. Bristen på avstängda kranar komplicerar reparationsarbetet och kan orsaka systemluftning.

Anslutning för vattenförsörjning

Som nämnts ovan kräver nästan alla moderna utrustningsmodeller anslutning till vattenförsörjningsnätet. Detta gör det möjligt att tillhandahålla ett konstant matningssystem och eliminerar sitt arbete utan den önskade kylvätskanivån.

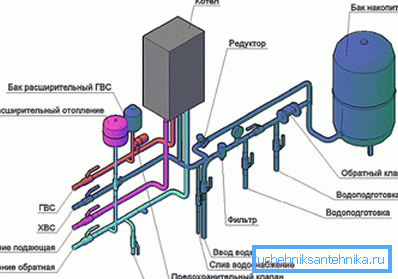

Anslutningsdiagram över vattenförsörjning och värmekretsar till pannan

När det gäller denna typ av arbete kan följande noteras:

Arbetena är i många avseenden liknar värmekretsens anslutning, med den enda skillnaden att elementen med en annan diameter används respektive, och ventilerna används olika.
Kylvattenförsörjningen måste vara utrustad med ett filter för vattenrening, eftersom dess kvalitet, särskilt i stadens vattenledningar, lämnar mycket att önska. Det enklaste sättet att använda ett system med utbytbara element är det mest budgetalternativet, men dess effektivitet är mycket hög.
Det rekommenderas att alla avstängningsventiler fästs genom "amerikanska", så kallade specialavtagbara anslutningar. Med det här alternativet kan du snabbt byta ut trasiga ventilelement.

Tips! För att säkra pannan från skalan, är det möjligt att dessutom installera en magnetisk magnetisk patch på tillförselröret. Det bidrar till att bli av med metallpartiklar i en vätska, på grund av vilken skalformningshastigheten minskas avsevärt och korrosionsprocesser på metalldelar sänks.

Magnetfilter är ett enkelt men väldigt användbart element i systemet.

Anslutning till gasledningen

Denna del av arbetet är den mest ansvariga på grund av den ökade risken för gasledningar. Eventuella misstag kan leda till katastrofala följder, eftersom gas när den släpps ut i luften skapar en explosiv blandning.

Arbeten utförs enligt följande:

En ventil bör installeras vid gasutvinningsstället för att stänga av den, den här delen av arbetet görs av gasarbetarna, du behöver bara ange var du ska ta med röret.
Därefter installeras ett speciellt filter, det är bättre att välja en kvalitetsprodukt så att rengöringen utförs på högsta nivå.
Den förenas med en speciell flexibel eyeliner som först fästs vid filtret. Som tätningselement är det nödvändigt att använda släp och färg, eftersom andra material inte garanterar den önskade töjningsnivån. Bäst av alla beprövade produkter av rostfritt stål - hållbart och slitstarkt material.
Anslutning till pannan är förseglad med paronitpackningar, vilket gör det möjligt att ge en utmärkt täthet.

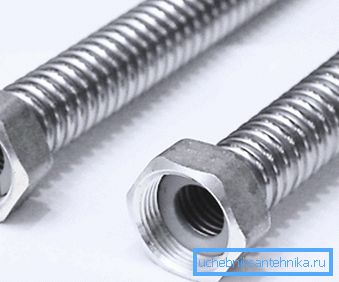

Rostfri stålplåt med paronitätning - det bästa alternativet för pannan

Systemkontroll

När anslutningen till gaspannans värmesystem är klar är det nödvändigt att utföra en annan viktig åtgärd - kontrollera alla anslutningar för läckage.

Det finns flera viktiga funktioner:

Tillförlitligheten hos alla flytande kommunikationer kontrolleras först genom att testet fyller systemet.. Utrustningen slås inte på, bara alla gränssnitt undersöks för läckage. Även den minsta fuktigheten tyder på att anslutningen är dålig och bör antingen stramas eller ändras helt (i de fall där tråden är skadad).
Gasanslutningen kontrolleras annorlunda: ventilen öppnas och alla anslutningar behandlas med en lösning av tvålvatten. Även den minsta läckan blir tydligt synlig, eftersom bubblor kommer att bildas. Specialister har kontrollanordningar, men enkelt tvålvatten är en inte mindre exakt indikator på täthet, eftersom denna metod har testats i årtionden.
Den första starten på värmeutrustningen utförs med obligatorisk närvaro av en specialist från tillsynsmyndigheterna i gasutrustning. Om du startar systemet själv kan det vara problem med igångkörning och få tillstånd att använda kommunikation.

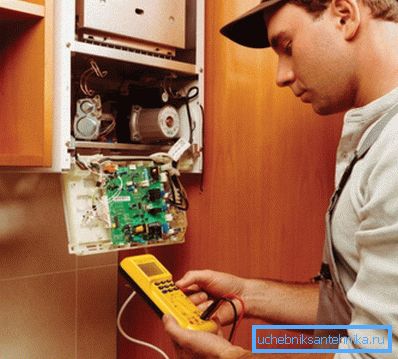

Experter kontrollerar alla system och mäter indikatorer innan utrustningen startar.

slutsats

För att ansluta gaspannan är det nödvändigt att noggrant studera utrustningsleverantörens rekommendationer, samt ta hänsyn till alla krav som ställs av tillsynsmyndigheterna, bara på detta sätt kan du garantera systemets effektivitet och säkerhet.

Vi rekommenderar att du tittar på en video där några viktiga punkter i processen förklaras mer detaljerat och visas visuellt.
