Anslutning av en värmningsradio till ett tvårörsystem: typer

Typiskt är värmesystemet i privata hem autonoma, så för sin organisation är det nödvändigt att köpa en panna med tillräcklig kraft och bestämma vad värmeöverföringen från radiatorer ska vara. Då är det fortfarande för små - allt du behöver göra är att ansluta värmare med pannan med hjälp av en rörledning och fyll i allt med kylvätska. Det optimala anslutningssystemet är ett två-rör, när det finns flöde och returflöde.

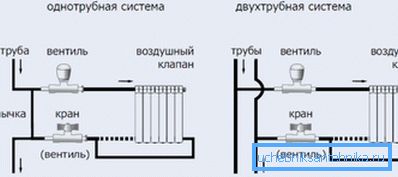

Typer av värmesystem

Använd enkelrörs- och tvårörsversioner, vilket kan ha både fördelar och nackdelar. Designen kan monteras både med den nedre ledningen och med toppen. Den sistnämnda används emellertid oftast, eftersom den är mer praktisk och praktisk.

Som du vet är principen om driften av ett autonomt värmesystem den kontinuerliga cirkulationen av vatten eller annat kylmedel från pannan till enheterna och baksidan. Samtidigt kan den röra sig genom gravitation eller med kraft, vilket uppnås genom att koppla pumpen.

Två-rörsanslutning

Tänk på dess egenskaper:

1. Installationsmanualen för systemet innebär att det finns två separata rörledningar till vilka var och en av enheterna är anslutna.
2. Samtidigt är ett vattenförsörjningssystem ett försörjningsrör, varifrån varmt vatten strömmar, och det andra är en omvänd, som släpper ut kallt vatten.
3. Eftersom de vägar som övervinns av kylvätskan, både i tillförselröret och i returen, är lika, är deras hydrauliska motstånd samma. Det vill säga ett sådant system är hydrauliskt balanserat vilket gör sin tillämpning den mest optimala.

Tips: användningen i detta fall av en diagonal metod för anslutning av värmeanordningar gör systemet mer effektivt.

1. Systemen kan dock vara slutgiltiga, vilket betyder att de flesta:

• Det redan kylda vattnet, som lämnar det sista i värmeaggregatskedjan, gör en lång väg.
• korta körningar från första.

Av detta skäl måste du justera flödet av hett vatten med egna händer i var och en av batterikranarna eller använda termostatventiler.

arrangemang

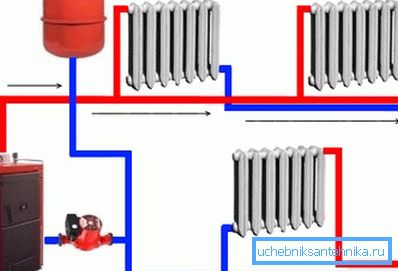

Systemet kan tvingas (inbyggd pump) och självflödande, den främsta fördelen med den senare är att den inte kräver el. För detta görs den övre ledningen och värmeanordningarna, liksom i föregående fall, är anslutna diagonalt.

Den används oftast i små bostadshus med högst två våningar. Även om det kommer att vara idealiskt i bosättningar som upplever strömavbrott, används det inte ofta, vilket förklaras av behovet av att använda en stor mängd material och ett oestetiskt utseende.

Den används inte bara i bostadshus, men även i andra byggnader, oavsett deras syfte. Hennes organisation kräver mycket material och ansträngning, men fördelarna med ett sådant system är obestridliga.

Tips: du kan enkelt hämta det för alla byggnader, oavsett hur komplex de är.

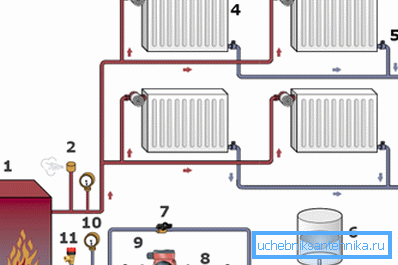

På en gren kan ett stort antal värmeanordningar vara placerade, och detta kräver ingen ytterligare installation av hydrauliska tryckregulatorer. Vattenförsörjning och omvänd utflöde i sådana system kopplas separat, vilket gör att du kan justera uppvärmningen av alla rum hemma automatiskt. Termostaterna har i detta fall ingen effekt på andra enheter, och deras pris kommer endast att öka något för installationskostnaden.

Alternativ för anslutning av värmare till systemet

Vi säger ofta orden "anslut" och "anslut", vilket innebär att samma åtgärd utförs. Anslut radiatorn till värmesystemets rörsystem.

Detta tillvägagångssätt är emellertid amatörligt, eftersom det finns en viss teknisk skillnad mellan dem:

• anslut radiator - ta fram flödesledningen och returledningen. Ett exempel är den laterala versionen av radiatorn, när rör passar enheten från ena sidan ovanför och under eller diagonal.
• anslut värmeanordningen - skapa en anslutningsenhet där det finns ett tillförsel- eller returflöde samt reglering av kulventiler, ventiler eller andra liknande element.

Det finns två huvudalternativ för värmesystemet, där den slutliga monteringen av husets eller lägenhetens uppvärmningsplan beror på:

1. Övre försörjningsledningen ligger ovanför radiornas övre nivå. I detta fall används följande alternativ för radiatorfästning:

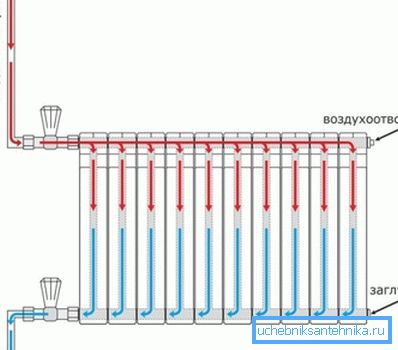

• ensidig lateral (underifrån och uppifrån) - metoden är mest effektiv när den används i batteriet högst 10 sektioner. I annat fall uppstår uppvärmningen av det avlägsna inte helt, på grund av vilken effektiviteten hos anordningen reduceras signifikant;

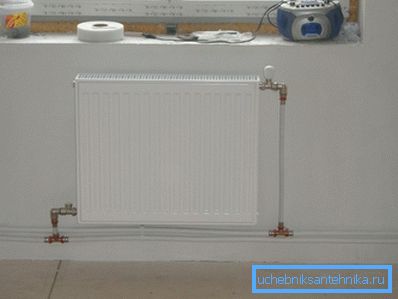

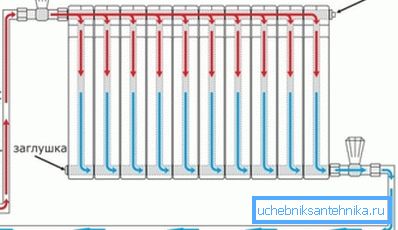

• Diagonal (topp och botten) kan vara två sätt, var och en anses vara den mest effektiva med denna metod för routing. Du kan använda enheter med mer än 10, antalet sektioner och de kommer att värma upp så mycket som möjligt.

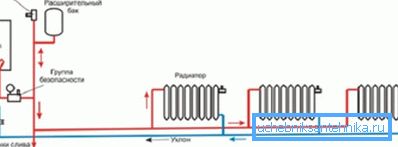

1. Nedre matningsledningen kommer till radiatorn från botten, vanligtvis används vid installation av pumpen:

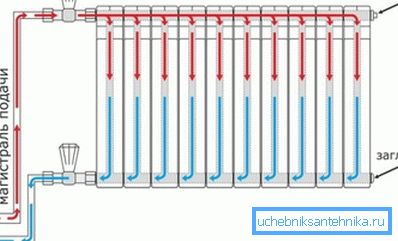

• ensidig lateral (topp och botten) - i detta fall, som i det föregående, kan den maximala effekten av denna metod endast erhållas med antalet sektioner i värmeanordningar högst 10, annars har värmebäraren helt enkelt inte tid att värma dem;

• diagonal (topp och botten) - effekten är densamma som med de övre ledningarna;

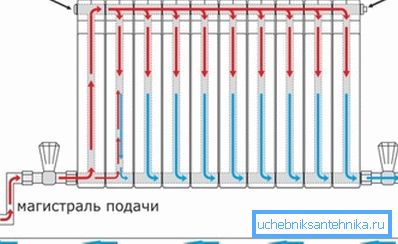

• lägre väg - i detta fall kommer flödet från botten till radiatorn och går också ut på andra sidan från botten. Den största effekten kommer endast att ske när pumpen installeras.

Tips: Gör inlagrings- och returslingan längre än den sista radiatorn installerad med stor försiktighet, annars kan det påverka hela värmesystemets inställning.

Observera:

• med de övre ledningarna får du maximal effekt med diagonal anslutning av enheter;
• med den nedre ledningen och pumpen är det mest effektiva alternativet botten (bottenbotten).

slutsats

Som framgår av artikeln är två-rörsvarianterna av anslutningsradiatorer till värmesystemet den mest acceptabla från nästan alla synvinklar, med undantag för en ökning av komponentkostnaden. De låter dig enkelt justera kylvätskans temperatur för olika rum, samt att göra den nödvändiga balansen för att förhindra en hydraulisk chock.

Installation av värmare till systemet är inte svårt, så i privata hus görs det vanligtvis självständigt. Videon i den här artikeln kommer att ge möjlighet att hitta ytterligare information om ovanstående ämne.
