Anslutande värmeväxlare av aluminium: projekt, förberedande

Nyligen har aluminium radiatorer blivit utbrett bland husägare. Deras installation är lättare än att installera gjutjärns radiatorer, men har också vissa nyanser. Därför nedan kommer vi att titta på hur man korrekt ansluter en aluminium radiator i ett privat hus.

Allmän information

Först och främst bör det sägas att aluminiumbatterier har många fördelar framför gjutjärn:

• Värmeöverföring är mycket större.
• Har mindre vikt.
• Behöver ett mer attraktivt utseende.

Det bör dock noteras att dessa anordningar inte är konstruerade för högt tryck, vilket är tillgängligt i centraliserade värmesystem. Därför är deras tillämpningsområde begränsat till autonoma system.

förbindelse

projekt

Om arrangemanget av värmesystemet utförs från början, börjar processen med att ansluta batterierna med utförandet av kopplingsschemat.

På detta stadium måste du bestämma följande punkter:

• Antalet radiatorer som används;
• Placering av värmeanordningar;
• Typ av anslutningssystem.

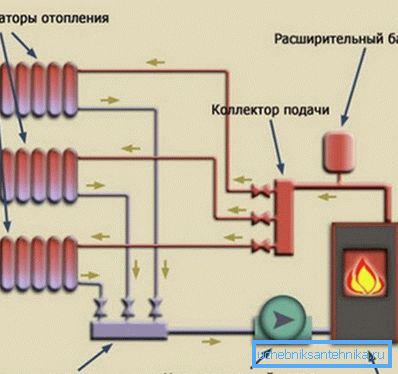

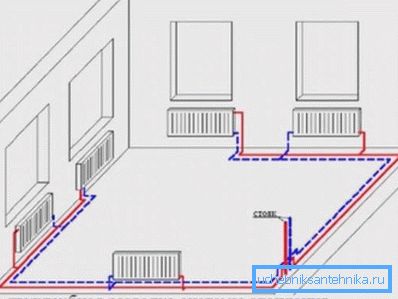

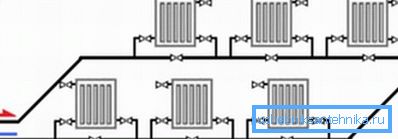

Det bör noteras att kopplingsschemat för aluminiumradiatorer, liksom alla andra batterier, finns tre typer:

När du bestämmer hur du ansluter en aluminiums radiator bör du överväga storleken på huset, antalet rum, deras område etc. Efter att ha bestämt för typen av system måste du visa alla delar av värmesystemet på papper. Det är lämpligt att använda en husplan för detta.

Efter utarbetandet av ett sådant projekt kan du räkna antalet material som behövs, vilket inkluderar rör, rördelar och ventiler. I detta skede kan du beräkna alla kostnader som är förknippade med uppvärmningsarrangemanget.

Förberedande arbete

Innan du ansluter aluminiumradiatorer måste du göra ett förberedande arbete:

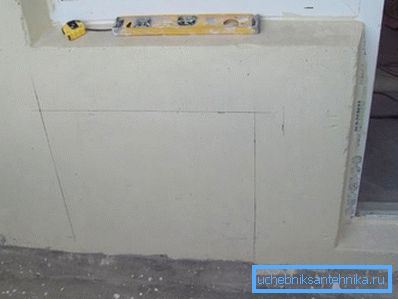

• Först och främst markeringen av väggarna i de områden där batterierna ska monteras.
• Nästa är installationen av värmeledningen. Det bör noteras att dess läge är önskvärt att bestämma redan före inköp av batterier.
• Till exempel, om du planerar att dölja rören i golvet, då är det bästa alternativet en aluminium radiator med bottenanslutning. Om rörledningen passerar genom väggen kan du köpa enheter med sidoanslutning. Rörledningen levereras till radiatorernas placering enligt diagrammet. Processen vid installationen beror på vilken typ av rör som helst. De kan anslutas med kompressionsdetaljer, gängade anslutningar eller svetsning.
• Då behöver du släppa enheterna själva från förpackningen, installera Mayevsky-kranarna och andra element. Detaljerad information om deras förberedelser innehåller diagrammet, som finns tillgängligt i satsen.

Var uppmärksam! Skyddande polyetenfilm bör avlägsnas först efter installation av enheterna och deras anslutning till värmeledaren.

Därefter kan du gå direkt till installationen och anslutningen av radiatorer.

Installation och anslutning

Vid installation av radiatorer är det viktigt att placera dem korrekt.

Enligt SNiP måste följande krav uppfyllas:

• Avståndet från enhetens golv ska vara 10-15 cm.
• Avståndet till väggen är minst 2 cm och inte mer än 5 cm.
• Avståndet till fönsterbrädan är minst 10 cm.

Monteringsanvisningar för aluminium radiatorer är som följer:

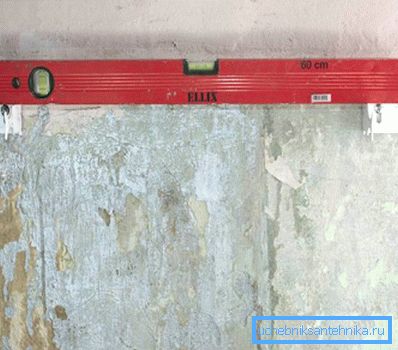

• Först måste du markera på platsen för fästhålen på fästena. Deras plats måste kontrolleras på byggnivån.
• Vidare på de utsedda platserna behöver du borra hål med en borr eller en stans.
• Då måste du köra knölar i hålen, montera fästen och fixa dem med naglarna.
• Behållarens placering måste kontrolleras en gång till av byggnivån, och först därefter kan själva kylflänsen hängas på dem.

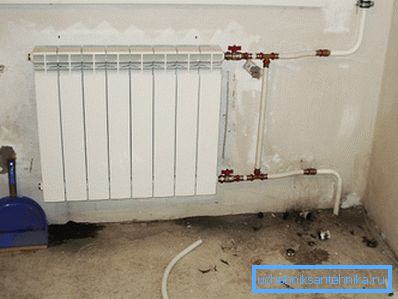

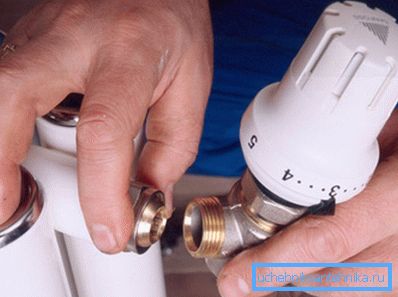

• Därefter installeras batteriernas inlopp och utlopp, vilka rören sitter i. I vissa fall skruvas en reglerventil in i inloppet. Alla gängade anslutningar måste vara lufttäta, för att de måste förseglas med fumband eller linktråd och värmebeständigt tätningsmedel. Som regel installeras kulventiler före och efter utgången, liksom en bypass utförs. Denna bindningsmetod låter dig blockera kylvätskans flöde i batteriet utan att koppla från värmesystemet, vilket kan vara nödvändigt av olika skäl.
• När alla anslutningar har slutförts, måste systemet fyllas med kylvätska. Dessutom måste kranarna öppnas smidigt, så att det inte finns någon vattenhammare inuti enheterna.
• Då måste du slå på värmen och se till att det inte finns någon läckage vid skruvanslutningarna.

Tips! För att öka effektiviteten hos radiatorer, innan du installerar dem på väggen, bör penofol fixas, vilket kommer att återspegla värmen i rummet.

Här, kanske, all den grundläggande informationen om hur man ansluter aluminium radiatorer i ett privat hus. Det enda som bör noteras är att det inte alltid är möjligt att fixa enheterna på väggarna, till exempel om de senare är gjorda av skumbetong eller till och med gips. I det här fallet installeras batterierna på golvet med speciella ställen.

slutsats

Anslutning av aluminium radiatorer skiljer sig inte mycket från att installera en annan typ av batteri. Det viktigaste i denna operation är att korrekt koppla kopplingsschemat och se till att alla leder är täta. För att klara den här uppgiften är det inom varje hantverkare som har ställt inför reparation av värmesystem eller VVS.

Du kan läsa mer information om det uttalade ämnet från videon i den här artikeln.
