Anslutande bimetalliska radiatorer. jämförande egenskaper

Anslutningssystemet för bimetalliska radiatorer av uppvärmning har ingen signifikanta skillnader från andra typer av värmare, så vi kommer att diskutera de allmänna reglerna för installation av batterier. I det här fallet noterar vi några nyanser och funktioner och berättar hur du ansluter en bimetallisk värmningsradio.

Bimetalliska värmningsradiatorer

Jämförande egenskaper med andra typer av batterier

Först måste du förstå vilken typ av värmeväxlare som är och hur de skiljer sig från varandra.

Vi listar huvudtyperna:

• Gjutjärn batterier - En av de vanligaste typerna, som finns i de flesta sovjetiska byggnaderna. Det är ett system av anslutna gjutjärnssektioner med tillräckligt tjocka väggar och en stor massa. Det utmärks av hög hållfasthet och hållbarhet, men det har låg effektivitet och värmeöverföring, och det är också möjligt att notera en stor termisk tröghet.
• Stålrörregister - Det är ett system med rör med tillräckligt stor diameter, eller ett rör i form av en S-formad böjning (till exempel en handdukstork). Denna typ av utrustning installeras vanligtvis i stora rum - konsertsalar, biografer, idrottsanläggningar, stormarknader. Skillnad i hög effekt och stor volym kylvätska;
• Stål värmeelement. De är svetsade profilplattor av stål, inom vilka det finns kanaler för cirkulation av kylvätska. De har ett ganska lågt motstånd mot hydrauliska stötar och låg styrka, är känsliga för korrosion och är inte särskilt pålitliga.
• Aluminium radiatorer - mer modern typ av batterier, som kännetecknas av ökad värmeöverföring och effektivitet, låg värmebärare volym och låg massa av enheten. På grund av den låga termiska trögheten är väl mottagliga för automatisk och manuell temperaturreglering. Krävande på kylvätskans kvalitet och dess surhet har en genomsnittlig styrka och livslängd.

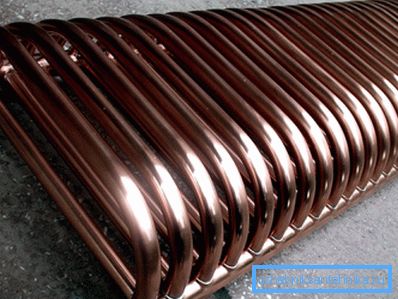

• Kopparbatterier - är ett system av rör med tallrikar. De kännetecknas av högsta värmeavledning och effektivitet, hög hållfasthet och motståndskraft mot hydrauliska stötar, korrosionsbrist och lång livslängd. Den enda nackdelen med kopparaggregat är det höga priset;
• Bimetalliska radiatorer externt och i konstruktion liknar de aluminiumanordningar med skillnaden att kanalernas inre väggar är gjorda av stål eller koppar. Således är det möjligt att öka effektiviteten och värmeöverföringen av batteriet, men för att bibehålla sin hållfasthet och hållbarhet.

För att förstå huvudfunktionen hos en bimetallisk enhet är det nödvändigt att bättre förstå dess design. Huvuduppgiften för alla vätskekylda batterier är att säkerställa maximal värmeöverföring från kylvätskan till miljön, samtidigt som man har ett tillräckligt utbud av mekanisk och korrosionshållfasthet för långsiktig effektiv drift.

Graden av värmeöverföring är direkt beroende av metallens värmeledningsförmåga och väggtjockleken. De mest värmeledande materialen är aluminium och koppar, därför är de mest effektiva anordningarna gjorda av icke-järnmetaller.

Å andra sidan visar stål och järnmetaller högsta styrka. Men de är utsatta för korrosion och har låg värmeledningsförmåga. Samtidigt är stål mycket billigare än koppar och aluminium, vilket också är en fördel.

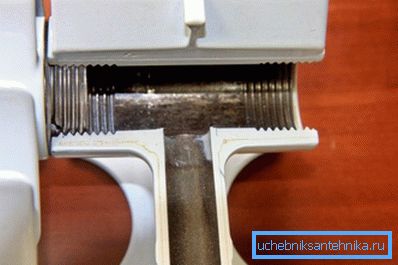

Utformningen av den bimetalliska radiatorn kännetecknas av att kanalernas inre väggar är gjorda av slitstarkt korrosionsbeständigt stål eller ren koppar, och ytterväggarna och flänsarna är gjorda av lätta och värmeledande aluminium. Detta beslut gjorde det möjligt att kombinera fördelarna med stål och icke-järnmetaller i en enhet.

Var uppmärksam! Bimetalliska radiatorer kombinerade fördelarna med produkter från järnhaltiga och icke-järnmetaller, som blir den mest progressiva och moderna typen av värmeanordningar.

Fördelar och nackdelar

Tänk på de positiva och negativa aspekterna av användningen av aggregat med kombinerade metaller i kompositionen. Låt oss börja med fördelarna:

Nackdelarna med modellen inkluderar dess höga kostnader och krav på kvaliteten på tillverkning och montering. Det är nödvändigt att kombinera material med strikt teknologisk prestanda, annars fungerar enheten inte för länge och kommer inte att uppfylla de angivna kriterierna.

Var uppmärksam! Bimetallkonvektor kan hänföras till de mest framgångsrika och progressiva typerna av värmare.

Kopplingsschema för radiatorer

Anslutningen av bimetalliska radiatorer utförs enligt samma regler som för andra typer av batterier.

Tänk på standardbandet:

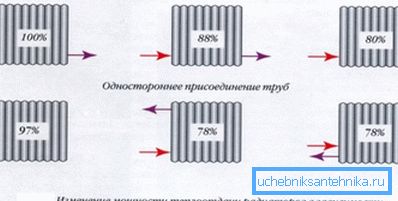

1. Diagonal anslutning. Tillförselröret kommer in i övre öppningen och returröret kommer ut från den undre öppningen på andra sidan. Det anses vara det mest effektiva sättet att säkerställa fullständig enhetlig uppvärmning och maximal värmeöverföring.

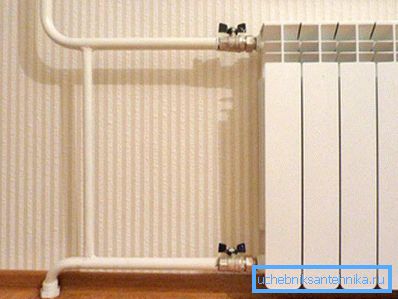

2. Sidanslutning. Tillförselröret kommer in i övre öppningen, och returröret kommer ut från det nedre på samma sida. När antalet sektioner är upp till 12, skiljer det praktiskt taget inte från den diagonala typen, men med ökningen av detta nummer är det signifikant sämre;
3. Toppanslutning. Matningen går in i övre öppningen på ena sidan, returröret kommer ut från den övre öppningen på baksidan. Tillräckligt effektivt sätt;

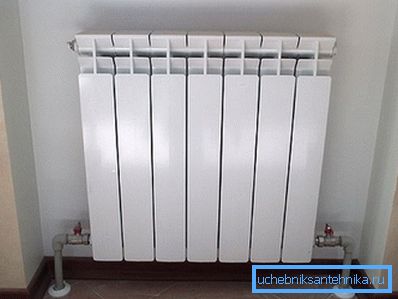

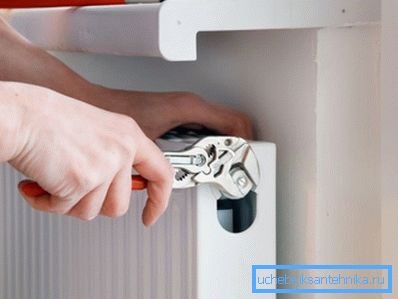

4. Bottenanslutning. Inlopp och utmatning av kylvätskan genom de nedre hålen på båda sidor. Uppvärmningen är mindre likformig och mindre effektiv;
5. Anslut till en punkt. Endast ett rör går in i enheten. Metoden är minst effektiv och används sällan.

Det bör också komma ihåg att det finns enrörs- och tvårörsuppvärmningssystem. Även om det gäller termisk radiator - det är inte så signifikant. De flesta hushållsanslutningar är av enda rörtyp.

Var uppmärksam! I monotube-system för normal justering och underhåll av enheter bör de anslutas via en bypass.

Radiatorinstallation

För dem som bestämde sig för att installera en radiator med egna händer, har vi utarbetat en instruktion.

Vi kommer att överväga ett ett-rörsystem med sidoanslutning:

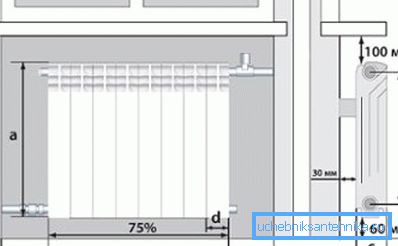

1. Enligt tillverkarens system monterar vi monteringsfästena;

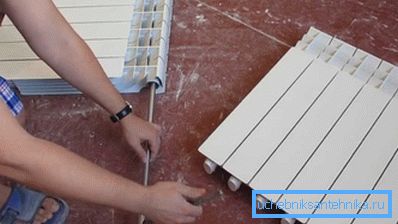

1. Vi utför montering av batteriet av värme. Skruva Mayevsky-ventilen i det övre hålet och pluggen i den nedre delen. I de andra två skruvas vi i avstängningsskenorna och justeringskranarna, justeringen - från ovan;

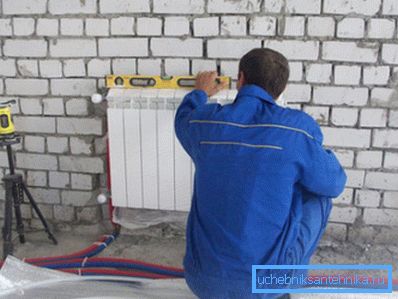

1. Vi hänger och fixar batteriet på väggen;

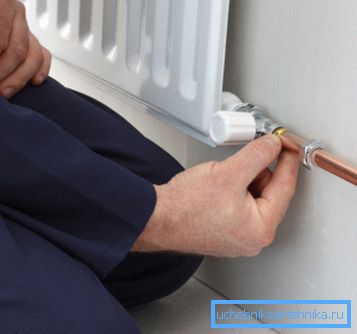

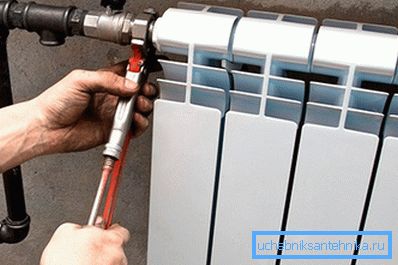

1. Skruva termostatventilen in i matningsröret och anslut den till skaftet installerat i batterihålet.

1. I returlinjen installerar vi en avstängnings kulventil, som vi ansluter till skaftet installerat i det nedre hålet;

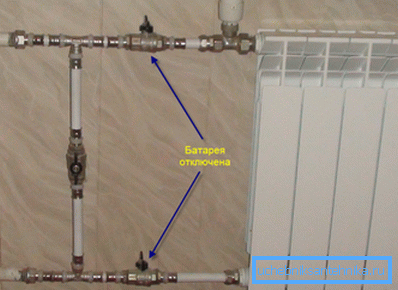

1. Matnings- och returledningar ansluts via en bypass, där vi också installerar en justeringsventil.

Var uppmärksam! Använd endast högkvalitativa kopplingar och adaptrar, bra avstängnings- och reglerventiler. Normala beslag är gjorda av rörmokeri.

slutsats

Bimetallic värme radiator är ett utmärkt val för att värma en modern lägenhet eller lantgård. Enheten kännetecknas av hög prestanda, och videon i den här artikeln hjälper till att förstå reglerna för deras installation.
