Ansluta radiatorer i ett enda rörsystem. kors, sadel,

Uppvärmningsnät i privata och flerfamiljshus har organiserats under lång tid. Sällan är en en-rörsanslutning av radiatorer försedd, vilket innebär en serieanslutning av anordningar. Detta alternativ är mest effektivt när du använder kylvätskans naturliga cirkulation.

Fördelar och nackdelar med lösningar

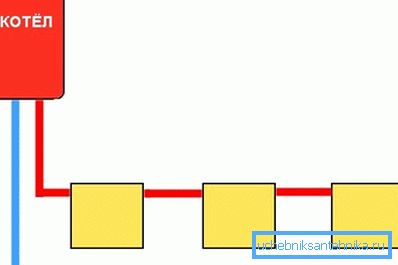

Vid konstruktion av sådana uppvärmningsnät matas tillförselröret från pannan direkt till det första batteriet, och från det till det andra, tredje och andra. Arbetsmiljön går in i enheterna i sin tur.

Om huset är anslutet till radiatorer med ett rörsystem, kan vi prata om följande fördelar och nackdelar.

De viktigaste fördelarna

• Det låga priset på det färdiga nätet förklaras av den minsta förbrukningen av de använda elementen;
• Dörrledningar är ganska lätta att dölja, eftersom de ligger i en enda linje;
• Systemets struktur är ganska enkel, och det här gör det möjligt att bygga det med egna händer.
• Denna typ av uppvärmningsnätverk kan fungera utan tvungen cirkulation.

Vissa nackdelar

• Det finns ingen möjlighet att justera arbetsmiljön i värmeanordningarna.
• Sådana system rekommenderas inte om rörlängden är mycket stor.
• Byte eller reparation av batterier måste under alla omständigheter ske med ett fullständigt stopp i kommunikationsnätet.

Komplettera! När en radiator är ansluten till ett rörsystem kan upp till 50 procent av budgeten sparas på rörledningar jämfört med ett två-rörs kommunikationsnät.

Grundläggande anslutningsalternativ

Anslutningen av värmeanordningar kan göras på flera sätt. Nivån på värmeförluster samt estetiska egenskaper kommer att bero på valet av en viss. Totalt finns det fyra grundläggande alternativ, alla ska övervägas mer detaljerat.

Korsplats

Den mest effektiva när det gäller värmeutgång är en diagonal anslutning av en radiator med ett rörsystem. Kylvätskan går in i det övre facket på batteriet och kommer direkt från botten. Med detta alternativ fördelas det lika jämnt i hela strukturen.

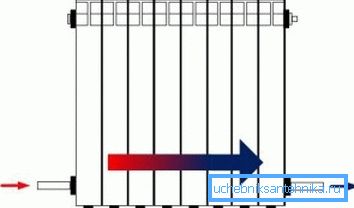

Sätesanslutning

I detta fall är rörledningen ansluten till de nedre anslutningarna på enheten på varje sida. Med denna metod för installation ökar värmeförlusten till viss del. Placeringen av elementen kan emellertid anses vara fördelaktig om vi pratar om estetiska möjligheter.

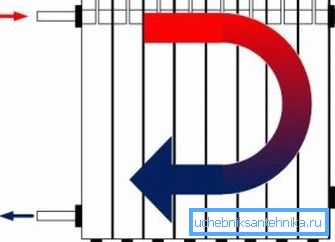

Enkelriktad anslutning

Denna teknik innebär placering av element å ena sidan, men på olika nivåer. Det vill säga att försörjningsröret är högst och utloppsröret är i botten. Således är det möjligt att helt värma den sista enheten.

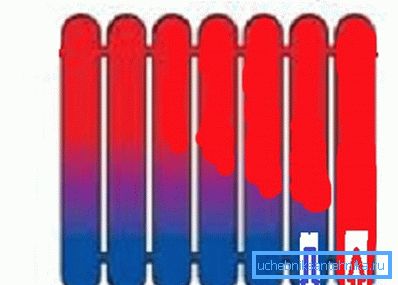

Lägre boende

Ett sådant system för att ansluta radiatorer med ett enda rörsystem är relevant om de ledande elementen är dolda under golvet. Utan installation av en cirkulationspump kan denna metod inte genomföras, eftersom kylvätskan levereras och släpps ut genom botten.

Monteringsarbete

Efter att ha blivit bekant med batteriladdningsalternativen är det dags att lära sig om installationen och den efterföljande anslutningen till ledningarna. Alla handlingar är ganska realistiska att göra på egen hand, vägrar att locka till sig proffs. Detta möjliggör betydande besparingar.

Installation av instrument

Innan radiatorer ansluts med ett rörsystem, måste de installeras. De kan fixas både till sidoytorna och till botten av rummet.

Detaljerad installationsanvisning presenteras nedan:

1. Monteringsplatserna för parenteser eller krokar är markerade först.. Under arbetet med hjälp av ett måttband och en enkel penna. Enheten ska skilja åtminstone 8 cm från golvet, ca 10 cm från fönsterbrädan och mer än 2 cm från väggen.
2. Efter att du har använt markeringen installeras klämmorna.. För att göra detta borras ett hål i armerad betong som motsvarar fästelement. Om sidplanet är av trä, så fixeras det med skruvar.
3. I sista stund är delarna fasta på en viss plats, varefter ett ordentligt förberedt batteri hänger på dem.. Vanligtvis för en enhet måste du installera 2-3 krokar eller fästen.

Varning! Efter montering av fästelement testas deras tillförlitlighet. Innehavare ska inte flytta i förhållande till horisontella och vertikala eller böjda under de ansträngda ansträngningarna.

Anslutningsprocess

Bindning av värmeanordningar kan faktiskt utföras med hjälp av element från olika material, men polypropen har nyligen blivit mer populär. Därför betraktas nedan ett alternativ med rör från denna högmolekylära förening.

Efter installation av avstängnings- och reglerventiler installeras en speciell koppling, som är nödvändig för anslutning till polypropenprodukter. Rören förenas med den genom lödning.

Vid termisk dockning bör man hålla sig till en viss uppvärmningstid. Det bör fluktuera inom 5-20 sekunder. Överhettning av delar kan orsaka skador.

Sömbindning sker inom 3 minuter, så att du måste ta hand om den här tiden, annars kan elementen vrida eller falla helt av.

Användbara rekommendationer

• Trots enkelheten i kommunikationsnätet av denna typ är det nödvändigt att utföra ett detaljerat projekt med preliminära beräkningar innan huvudarbeten utförs.
• För att ordna de ledande elementen i godtyckliga lägen är det absolut nödvändigt att installera en cirkulationspump som tvingar kylvätskan att röra sig i en sluten slinga.
• Polypropenrören själva måste fästas vid sidoytan med kompensationsstöd. De tillåter att fixa produkterna i ett läge, men samtidigt är linjär rörelse möjlig.
• Om metallanaloger används istället för polypropenelement, utförs dockning med hjälp av specialbeslag eller svetsning.
• Om så önskas kan ledningar läggas i väggen, vilket positivt påverkar rummets estetiska uppfattning. Du kan också göra en dekorativ låda som kommer att gömma ledande produkter.
• För att minska värmeförlusterna rekommenderas det inte att lokalisera värmarsystemets radiatorer i en nisch eller några öppningar, speciellt om effektiviteten i hela nätverket inte är mycket högt.
• I närvaro av en cirkulationsanordning är det önskvärt att förvärva en källa till reservkraft, eftersom uppvärmningen inte kommer att fungera när elen är avstängd.
• Montera batterier med golvhållare rekommenderas om väggarna är gjorda av lätta material. I andra fall ska speciella krokar monteras.

Slutlig del

Ovanstående information kommer att ge möjlighet för nybörjare att göra en korrekt anslutning av radiatorer med ett enda rörsystem i ett privat hus eller lägenhet.

Under installationen kan du använda något av de föreslagna systemen för anslutning av ledande element. När det gäller den speciella videon i den här artikeln kommer du att kunna visa dig visuellt med det här ämnet.
