Ångvärme: systemet, materialen som används och arrangemanget

Vanligtvis används varmvatten som värmebärare i bostadsvärmesystem, men ibland ersätts det med ånga. Ånguppvärmningen är något annorlunda än den traditionella lösningen, eftersom du bör vara noggrann uppmärksam på analysen. Bara veta alla nyanser, du kan skapa ett effektivt projekt och implementera det korrekt.

Analysera designen

Egenskaper av systemet

I sig är ångvärme ganska enkelt:

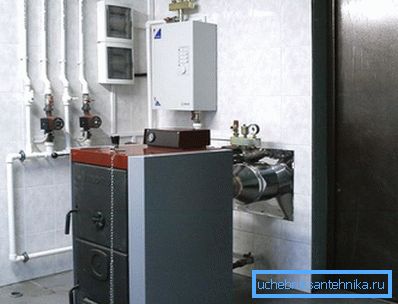

• Pannan fungerar som en vattenvärmare. (el, gas eller fast bränsle). I vissa fall är det möjligt att bygga ett system med en ugn, men då behöver den moderniseras i enlighet därmed.
• I värmaren kokas vatten, vilket bildar en stor volym ånga som är under stort tryck..

Var uppmärksam! De vanligaste är lågtryckssystem konstruerade för 100-150 kg / m². Även i privata hem kan man använda vakuum-ånguppvärmning (upp till 100 kg / m²), och i industrin används ibland strukturer som kan tåla mer än 600 kg / m².

• Ånga går in i rörledningar genom vilka det tränger in radiatorer installerade i rum.. Här finns en omfördelning av värme: rören svalnar gradvis och värmer omgivningsluften.
• Efter kylning under en viss nivå uppsamlas vatten i form av kondensat och återförs till pannan..
• Separat är det värt att notera att luften som förflyttas från systemet med ånga utmatas utomhus genom ett speciellt avgasrör..

Beroende på sättet att returnera kondensatet till pannan finns följande:

• Värmesystem av den slutna typen. I det här fallet kommer det kylda vattnet direkt in i pannan genom rören.
• Öppna typsystem. Kondensat ackumuleras initialt i en separat tank och pumpas därefter till vattenvärmarens arbetsförmåga.

Fördelar och nackdelar

Denna uppvärmningsmetod har flera fördelar:

• Rummet värms upp tillräckligt snabbt på grund av passage av högtemperaturånga genom radiatorer och rör.
• Systemet har en ganska kompakt storlek.
• Det finns ingen risk för kylvätska i rören, vilket i fallet med vattenuppvärmning leder ofta till vindkraft.
• Kostnaden för material som är nödvändig för arrangemang är relativt liten.

Å andra sidan är ånguppvärmning inte utan nackdelar:

• För det första bär rörledningarna tillräckligt snabbt under högt tryck, eftersom de måste repareras och ersättas mycket oftare.

Var uppmärksam! Förebyggande underhåll av alla anslutningar bör genomföras regelbundet. Det här är en fråga inte bara om din komfort, men också för din säkerhet.

• För det andra gör den starka uppvärmningen av kylvätskan det svårt att exakt styra temperaturen genom klimatkontrollsystem.
• För det tredje gör rören under ånganpassningen ett ganska högt ljud. Efter ett tag slutar du naturligtvis det, men under de första veckorna kan detta ljud vara obehagligt.

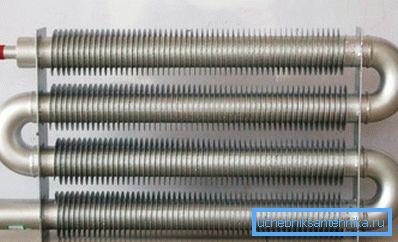

• Slutligen bör mycket heta rör placeras på ett sådant sätt att risken för kontakt med dem minimeras. Brännskador från oavsiktlig kontakt med uppvärmd metall är dock fortfarande oundvikliga.

Monteringsanvisningar

Elementval

Om du planerar att göra arrangemanget med ångvärmesystemet med egna händer, måste du noggrant välja alla komponenter i systemet.

Vi uppmärksammar följande punkter:

• Ångpannan är ett nyckelelement som i stor utsträckning bestämmer prestanda för alla installerade enheter. För vårt ändamål skulle en dubbelkretsmodell som arbetar med gas eller el vara bäst. Den optimala begränsningen av ångtemperaturen för ett privat hus är 130 ⁰S.

Var uppmärksam! För att säkerställa kontinuerlig uppvärmning av vatten i tanken kan du också köpa en fastbränsleanordning med automatisk laddning av pellets från en speciell bunker.

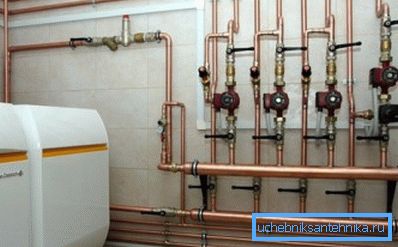

• Rör för anslutning av alla delar med antingen stål eller koppar. Det andra alternativet är att föredra, eftersom koppar inte är känslig för korrosion, men i detta fall kommer projektkostnaden att öka avsevärt.

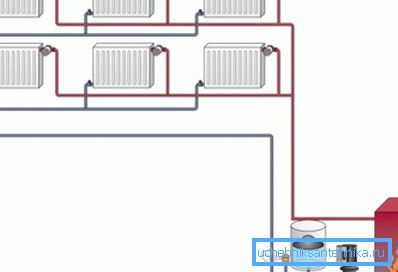

• Det är möjligt att lägga i projektet både ett-rör, och två-röret för att lägga till kommunikation. Ett enda rörsystem är billigare, men det är bättre att tillhandahålla en separat rörledning för kondensatdränering. Så vi sänker ljudnivån i systemet, och det blir enklare att reglera värmeflödet.

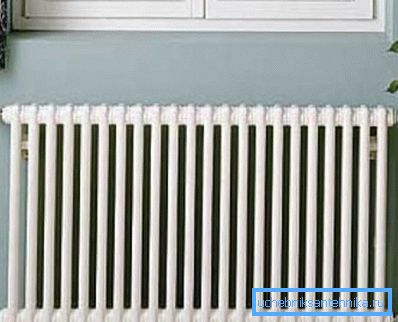

• När det gäller batterier är gjutjärns radiatorer av den klassiska konfigurationen eller stålpanelanordningarna perfekta för vårt ändamål.

• För varje värmekrets får vi en avgasventil, som automatiskt reglerar trycket i systemet.

Nuans av monteringsdesign

Arbetet med arrangemanget börjar med installationen av pannan.

Instruktionen rekommenderar att agera enligt följande:

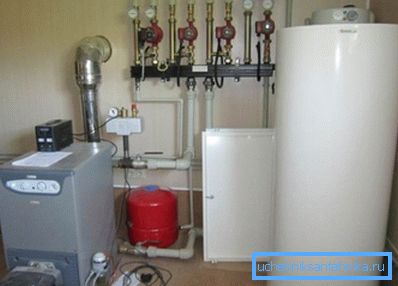

• Varmvattenberedaren installeras bäst i källaren eller underjordisk rummet - så den uppvärmda ångan kommer att stiga upp genom rören på grund av naturliga krafter. Samtidigt kommer kondensatet att återgå till tanken genom gravitation.

• Rummet för installationen av pannan avhärdar icke brännbart material. Vi häller en separat monolitisk grund under själva pannan, som är utformad för att förhindra dess förskjutning under drift.
• Vid pannans utlopp måste vi installera ångventilen, som används för att justera ångflödet.
• Ovanför pannan finns vanligtvis en membran expansionstank. Huvudfunktionen är tryckutjämning i systemet.
• Efter att ha etablerat en koppar börjar vi lägga rör. Vi fixar dem på stödkonstruktionerna med hjälp av parenteser.
• På väggarna på de valda platserna installerar vi uppvärmningsbatterier. Varje radiator kan utrustas med två kranar, vilket möjliggör, om det behövs, att stänga av batteriet från systemet, vilket reglerar graden av luftuppvärmning i rummet.
• Försiktigt försegla alla anslutningar, eftersom ångtrycket i rören kommer att vara ganska högt.
• Vi installerar avgasventiler som ansvarar för utsläpp av överskottsluft.

Var uppmärksam! Om en öppen krets används, är det absolut nödvändigt att pumpen slås på för att pumpa det använda kondensatet från tanken till pannan.

• Vi kopplar pannan till rörledningen, fyller den med vatten och utför en testkörning. Under provningarna övervakar vi mätvärdena för tryckmätaren, som registrerar trycksättet, och övervakar också utseendet på läckor vid lederna.

slutsats

De ångvärmningssystem som beskrivs ovan (med en eller två kretsar med öppen eller sluten cykel) visar maximal effektivitet i privata hus och stugor.

Denna design kan genomföras oberoende, men om du inte har erfarenhet av att utföra värmekonstruktioner, är det bättre att involvera proffs i att lösa problemet, åtminstone i designfasen. Och i nyanser av att utföra enskilda operationer, kommer videon som tillhandahålls i artikeln att hjälpa till att förstå.
