Aluminium radiator sektion: tekniska funktioner i ett

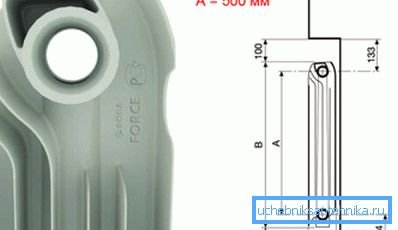

Konvektorer för icke-järnuppvärmning blir alltmer populära. Vi vill överväga det huvudsakliga strukturella elementet i en sådan radiator - en sektion, och ta reda på hur många watt som finns i en sektion av en aluminium-radiator, vilka är dess dimensioner och andra egenskaper. Vi kommer också att berätta hur du beräknar antalet sektioner av aluminium radiatorn som behövs för att värma ett visst rum.

Tekniska egenskaper hos en sektionsradio

utformning

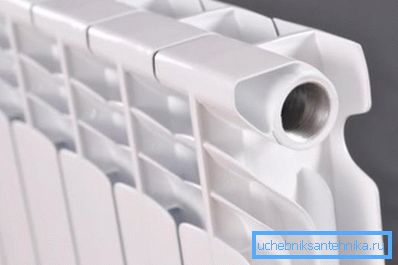

Sektionsbatterier har nästan samma design. De är ett system med två horisontella reservoar anslutna av vertikala kanaler. På de vertikala rören utanför finns plåtfenor, vilka bildar kanaler för rörelse av konvektionsströmmar och ökar området för termisk interaktion.

Avståndet mellan plattorna är valt så att konvektionsströmmarna inte är laminära men turbulenta. Detta ökar intensiteten av luftinteraktion med höljets yta.

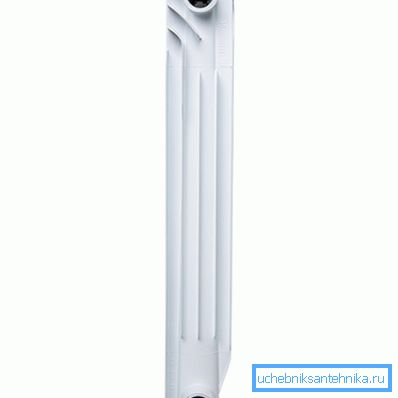

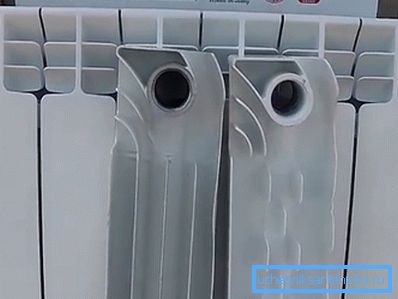

Designen är indelad i lika delar. En sådan del innefattar en vertikal kanal och två samlarelement, en från toppen, den andra från botten. Samlarelementet med den vertikala kanalen bildar en T-formad förbindelse, vars två öppna hål är anpassade att kombineras med andra liknande kollektorhål.

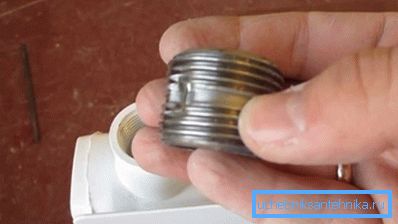

Delarna är anslutna med en speciell nippel med en packning.

Om delen är installerad med en kant, stängs hålet med en plugg eller används för att ansluta tillförsel-, retur- eller luftventilen.

Överväg driften av ett batteri med liknande design:

• Delarna är monterade i ett enda batteri, ett kylmedelsförsörjningsrör är anslutet till ett av hålen, ett avloppsrör för avloppsvätska är anslutet till en annan, en Mayevsky-ventil används för att tömma överflödig luft till den tredje, det fjärde hålet är stängt med en plugg;
• Kylvätskan går in i uppsamlaren och fyller gradvis hela enheten. Aluminium har en hög värmeledningsförmåga, cirka fyra gånger högre än stål. Därför börjar kroppen värma upp snabbt;

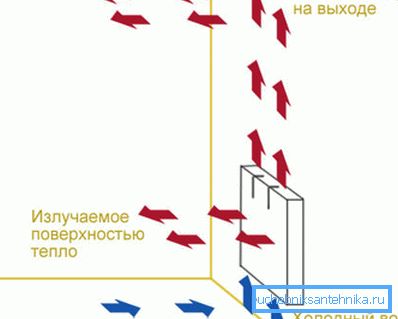

• Den uppvärmda ytan på konvektorn börjar avge termisk energi. Andelen strålning av värme i det infraröda området står för cirka 50-60% av enhetens totala värmeöverföring;
• Luften som kommer i kontakt med kroppens yta börjar värma på grund av direkt värmeöverföring. Under gravitationens verkan börjar de uppvärmda massorna röra sig uppåt genom kanalerna som bildas av konvektorens kanter och nya delar av kall luft dras in i batteriet från nedan;
• Enheten börjar fungera som en gravitationspump. Luftflöden som passerar genom kanalerna tar på en virvelkaraktär, vilket ökar plattans värmeöverföring på grund av blandning.

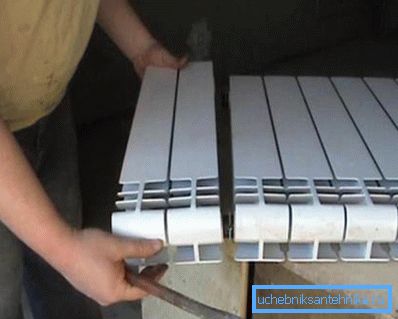

Var uppmärksam! Den största fördelen med sektionsdesignen är möjligheten att ändra enhetens kraft och storlek med egna händer.

Egenskaper och egenskaper

Den viktigaste tekniska egenskapen hos någon värmare är dess termiska effekt. Detta är den mängd värme som enheten överför till miljön per tidsenhet. Mätt i kcal / timme eller watt.

Makt beror på många faktorer, bland vilka de viktigaste är:

• enhetens yta;
• kylvätsketemperatur;
• kanal kapacitet (hur många liter i en sektion av aluminium radiatorn);
• termiskt tryck;
• material värmeledningsförmåga;
• bostadsdesign;
• anslutningsmetodmatning och retur.

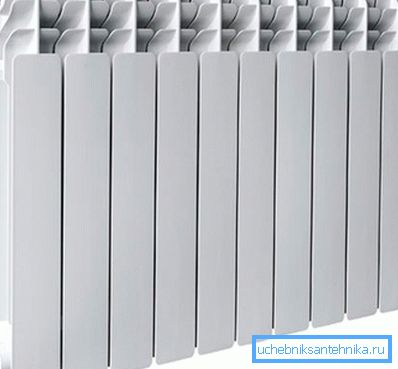

Eftersom det maximala antalet sektioner i aluminiumradiatorn inte är installerat och olika enheter har olika storlekar, är det mer lämpligt att överväga parametrarna för en separat del och bestäm sedan batteriets egenskaper genom att lägga till värdena för var och en av dess delar.

Beakta de tekniska specifikationerna mer detaljerat:

Var uppmärksam! För anslutning till de centrala kylmedelsförsörjningssystemen, välj modeller med ett maximalt tryck på minst 45 atm. och ett arbetstryck på minst 16 atm.

Bestämmer antal sektioner

Man frågar ofta hur mycket en del av en konvektor värmer, hur man beräknar antalet sektioner etc. En detaljerad och exakt beräkning av värmeförlusten kommer att bli mycket svår, men undervisningen ger dig möjlighet att använda förenklade formler.

Enligt normerna för SNiP krävs ca 100 W värmeenergi för uppvärmning av en kvadratmeter rum med takhöjd på 2,4 - 2,8 meter. Det vill säga, om vi multiplicerar området i ett sådant rum med 100, får vi den nödvändiga uppvärmningskapaciteten.

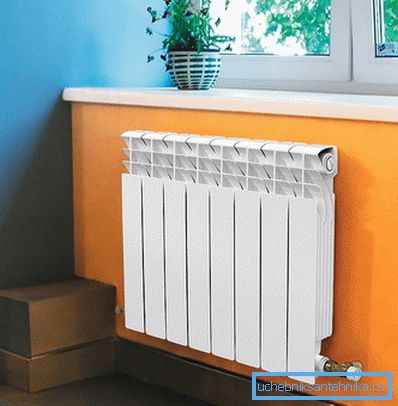

Då kommer vi att kunna hitta en lämplig enhet med avseende på parametrar, design och kvalitet och se dess passegenskaper. Det kommer att indikeras sektionskraft.

Vi delar rummets värmeffekt som tidigare hittats i en sektionskapacitet, resultatet avrundas och vi får det antal sektioner som krävs för ett visst rum.

Var uppmärksam! Det bör noteras här att den angivna effekten ofta överskattas på grund av det faktum att kylvätskan förväntas förses med en temperatur på 100? Bör styras av det faktum att den faktiska effekten vanligen ligger i intervallet 140-160 watt.

slutsats

Aluminiumuppvärmningsbatterier utnyttjar med säkerhet positioner på byggmarknaden. Dessa enheter har en bekväm sektionsavdelning, vilket förenklar deras val, montering och installation. Titta på videon i den här artikeln och läs mer om det här ämnet.
