Allt du behöver veta om en elvärmepanna med en pump

När det gäller kostnad är eluppvärmning mindre än gas, samtidigt är även små byar elektrifierade i vårt land, men det är inte så bra med förgasning, vilket förklarar den höga populariteten hos elpannor för uppvärmning. Många tillverkare förenklar uppgiften för konsumenterna och utrustar pannanordningen med extra utrustning, inklusive en cirkulationspump.

Typ av elektriska pannor

Kedjor kan klassificeras enligt metoden för uppvärmning av vatten, och pumpen till värmepannan kan installeras i en typ av enhet.

Jag delar ut sådana klasser av pannor som:

• anordningar i vilka vatten värms av värmeelement. Sådana elvärmepannor är ganska skrymmande och om vattnet är svårt, kommer skalan att snabbt täcka värmeelementet. De betraktas som de enklaste i konstruktion;

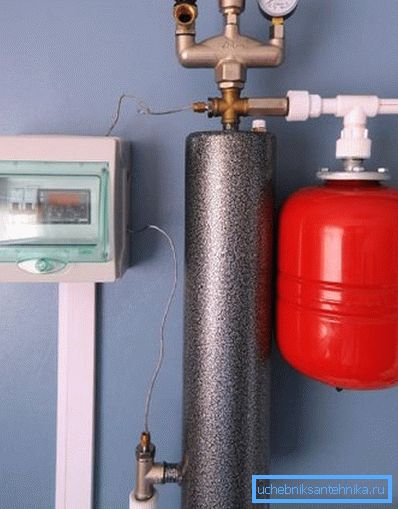

• induktion - de använder fenomenet elektromagnetisk induktion. Värmeelementet är en konventionell induktionsspole - på stålkärnan (som ligger i röret i den dielektriska) sårtråden, genom vilken elströmmen passerar. När pannan är påslagen, provar strömmen som passerar genom lindningsströmmen förekomsten av ström i kärnan, vilket leder till uppvärmningen av stålstången;

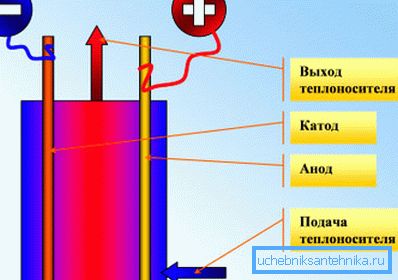

• elektrodkedjor - kan fungera uteslutande med vatten, eftersom kylvätskans sammansättning är viktig. Vatten är i princip en vanlig ledare med ett ganska stort motstånd. 2 ledare sänks in i den, genom vilken växelström passeras sedan, värms vatten som alla andra ledare. Enheter av denna typ är inte utrustade med cirkulationspumpar.

När det gäller cirkulationspumpen och expansionstanken för värmesystemet är följande alternativ för placering av dessa element möjliga:

• både pumpen och tanken ligger i pannkroppen - sådana modeller föredras vanligen om pannan är belägen i ett hus och inte i ett separat rum;

• pumpen kan flyttas utanför höljet, detta påverkar inte dess prestanda.

Elektrisk pannaanordning och installerad extrautrustning

Trots det faktum att modeller av elpannor kan listas mer än ett dussin, är designen i allmänhet oförändrad.

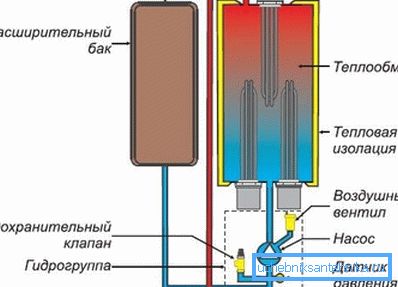

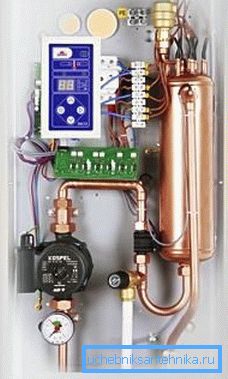

Elvärmepannor med en pump består av sådana enheter (listan ges för en typisk värmeelementmodell):

• Värmeväxlaren är en volymtank med vatten, där värmeelementen är nedsänkt, tanken måste nödvändigtvis ha fabriksisolering;

Var uppmärksam! Justering av värmepannan är beroende av att ett annat antal värmeelement ingår. Så, för att minska kraften i automation, stäng av några av dem.

• Hydrogen innefattar en cirkulationspump, en tryckmätare, en ventil för blödande luft från systemet och en säkerhetsventil;
• Expansionstank - behövs för att kompensera för förändringen i kylvätskans volym under uppvärmning.

Var uppmärksam! Cirkulationspumpen måste vara placerad på rörledningen som ger kylvätskan tillbaka till pannan. Om man sätter det på det givande röret, då höger temperaturen kommer att avsevärt minska dess hållbarhet.

Mer om valet av pannan och dess installation

Kraften hos moderna elektriska pannor varierar i ett brett spektrum. Till salu hittar du både kompakta modeller, vars effekt inte överstiger 6 kW, och de riktiga "monster", vars effekt närmar sig 100 kW. Det är uppenbart att sådana anordningar används för att värma stora områden - de används inte i privat konstruktion.

Urval av pannaffekt

I allmänhet utförs valet av kraften hos någon panna utifrån värmeförlusten hos lägenheten (eller huset), områdets klimatkännetecken, typen av isolering etc. beaktas också. mönster balanseras av värmeflödet från radiatorer.

Med tillräcklig noggrannhet kan den önskade pannkraften bestämmas av ungefärligt beroende. Med tanke på att alla moderna kedjor är utrustade med termostater är en eventuell liten överskridande inte kritisk. Ja, och priset förändras inte mycket om du försäkrar dig och tar pannan lite kraftigare än den som erhållits genom beräkning.

Den erforderliga effekten bestäms med användning av detta beroende i formeln W_k = (S • W_ud) / 10,

Sådana beteckningar godtas:

• W_till = pannaffekt, kW;
• S - totalt uppvärmt område, m²;
• W_beats - Effektdensitet, för varma regioner kan tas lika med 1,0, för centrala - 1,1 - 1,15, för norra - minst $ 1,2
• 10 - omvandlingsfaktor.

Om vi ​​använder den föreslagna formeln, då för uppvärmning av ett privat hus med ett område på till exempel 160 m², belägen i den centrala delen av Ryska federationen krävs en panna med en effekt W_k = (160 • 1.1) / 10 = 17.6? 18 kW.

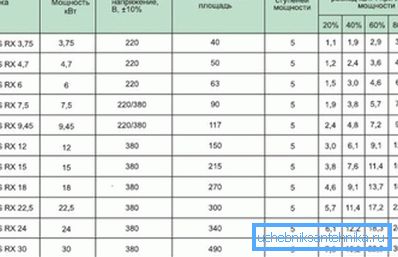

Resultatet var ganska nära de värden som tillverkarna själva rekommenderade. Så, för ett område på 150 m² rekommenderad 19 kilowatt panna, beräkningen gav nästan samma värde.

Det enklaste exemplet ges - det är lämpligt för att beräkna kraften hos en enkelkretspanna. För val av en tvåkretsanordning måste du ta hänsyn till energiförbrukningen för värmevatten för behoven hos varmvattenförsörjning (varmt vatten).

Kabeldragningskrav

Ett allvarligt hinder för att installera en panna med egna händer kan vara att du måste ha minst minimal kunskap om elteknik. I synnerhet måste du förstå att inte alla pannor kan anslutas till ett konventionellt nätaggregat.

Var uppmärksam! Det bästa alternativet kan betraktas som att lägga en enskild strömförsörjningsledning till pannan. Om det inte är tekniskt möjligt att göra det här är det bättre att se till att inte ansluta enheter med en kapacitet som är högre än 6-7 kW till ett normalt nätverk.

Generellt finns driftsspänningen hos en 220V elektrisk panna endast i relativt låg effektenheter. Om ett värmesystem är utformat för ett privat hus, så är det sannolikt att en panna med en kapacitet på ca 16-20 kW eller mer kommer att användas. Det innebär att du måste driva den separat.

Var uppmärksam! Kylare med en kapacitet på mer än 6 kW är utrustade med ett flerstegs styrsystem. Under övergångsperioder (höst-vinter, vinter-vår) minskar detta elkostnaden vid uppvärmning ibland.

Att försumma valet av ledningens tvärsnitt leder till uppvärmning av kabeln. Som ett resultat kan isoleringen smälta och de möjliga konsekvenserna av en sådan utveckling kan inte exakt benämnas positiva.

Instruktioner för att välja trådens diameter är ganska enkla. Du kan använda det ungefärliga beroendet enligt vilket en ström av 1 A kräver en sektion av en ledning med en yta på 1 mm².

Till exempel måste du bestämma minsta trådstorlekar för anslutning av en 6 kW-panna. Anslutningen sker till ett normalt nätverk på 220 V. Med tanke på detta beroende kommer beräkningen att utföras med formeln S = W_k / (U • I)

i formeln, följande notation:

• S = ledare, mm²;
• U, I - spänning respektive ström.

I det ifrågavarande exemplet bör ledarens tvärsnittsarea vara S = 6000 / (8 • 220) = 3,41 ^ Mm ^ ^.

Denna metod anses vara ganska ungefärlig. Dessutom beaktas inte en sådan faktor, t ex ledarmaterialet, och detta påverkar också den maximala tillåtna strömbelastningen. För att välja en kabel för en kraftfullare panna är det lämpligt att utföra en mer exakt beräkning.

I det här fallet är beräkningsinstruktionerna lite mer komplicerade:

• Först måste du bestämma styrkan för strömmen för varje fas. Beräkningen utförs enligt formeln I = W_k / (U_l • v3),

var du_l - Linjär spänning, 380 V i vårt fall

• i enlighet med GOST 16442-80 väljes sektionen av en ven. Samtidigt är det nödvändigt att ta hänsyn till vilken metall som används - aluminium eller koppar, liksom kabelbanans metod - över eller under jord.

Tänk på en exempelberäkning för en 3-fasskedja med en kapacitet på 22 kW, anslutningen kommer att göras med en 3-kärnad kabel.

Beräkningen utförs enligt den föreslagna metoden:

• bestäm den nuvarande styrkan I = 22000 / (380 • v3) = 33.43 A.

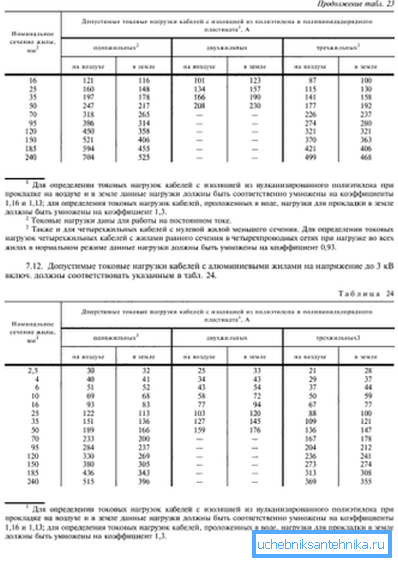

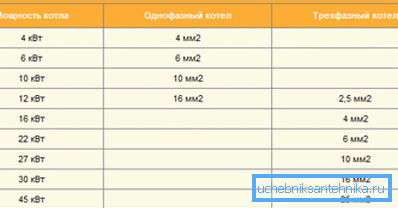

• enligt GOST 16442-80 väljes en sektion av kärnan, 2 alternativ är möjliga. Om koppar används har den en 4 mm tvärsnitt.² Riktigt passande, för den tillåten strömbelastningen blir 37 A, så att en liten marginal kvarstår. För aluminiumkärnor är det nödvändigt att öka korsets tvärsnitt till 6 mm.² - Den tillåtna strömbelastningen i detta fall kommer också att vara 37 A.

Det sista som kvarstår är att hämta en säkring av lämplig kraft. Du kan helt enkelt använda lämpliga tabeller, där för varje värde av pannans kraft anges ledarens tvärsnittsarea och effekten hos den automatiska säkringen. För vårt exempel passar du den automatiska 35A.

Säkerhetskrav

Elektriska pannor med en pump kräver särskild uppmärksamhet vid strömförsörjningssteget.

Tänk på följande:

• Effekten i den automatiska säkringen bör överstiga den maximala effekten när pannan är igång.
• anslutningsjordning krävs. Jordning 3: e eller 5: e bostads kabel;
• tråd N (nollställning) är ansluten till skyddsklämman (noll buss);

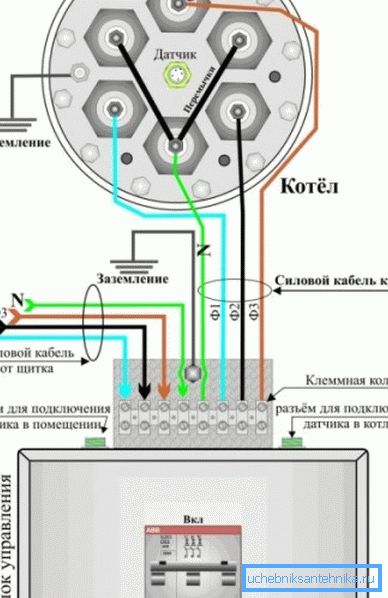

• jordning (PE-kabel på diagrammet) är ansluten till motsvarande buss (märkt "Earth").

Var uppmärksam! Ett vanligt misstag vid anslutning är att människor förvirrar N och PE-ledningar. Så vid denna tidpunkt måste du ägna särskild uppmärksamhet.

Elpanna

Piping är förstås som hela anslutningsförfarandet från A till Z, det vill säga inte bara strömförsörjningen till pannan utan också installationen av alla delar av värmesystemet (expansionstank, cirkulationspump, filter, skyddsgrupp etc.).

För ytterligare flexibilitet vid reglering av uppvärmning kan du använda en krets med en mixer. På grund av detta kan temperaturläget justeras inte bara genom att ändra kraften på pannan, men också på grund av mixern med servodrift.

Vid installationen ska pannan följa följande rekommendationer:

• Det är önskvärt att avlägsna det så långt som möjligt från VVS, den elektriska pannan är placerad endast på ett torrt ställe, detta görs för att undvika kortslutning.

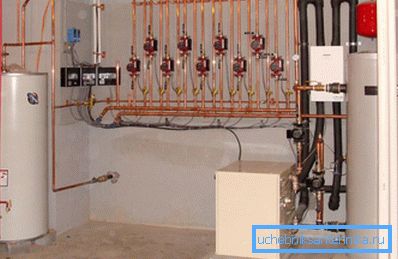

• Den kompakta pannan kan placeras på väggen, i det här fallet används hinkar eller ankarbultar. Golvmodeller är också populära, för dem kan du begränsa dig till en enkel dielektrisk ställning, naturligtvis måste basen vara platt;

• Fortsätt sedan direkt för att ansluta det till värmesystemet. Naturligtvis stoppas vattenförsörjningen vid installationstillfället. Anslutningen är enkel, avtagbara anslutningar används, så att det är lätt att demontera pannan vid behov. Pumpar till värmepannor installeras närmare pannan på returledningen;
• då kommer den elektriska delen att vända sig. Med den beräkning vi har förstått i de tidigare avsnitten är det enda som behöver noteras att ledningarna ska placeras i kabelkanalerna. Naturligtvis är alla kablar välisolerade, men ytterligare skydd är inte överflödigt. Som kabelkanal kan du använda ett korrugerat flexibelt rör.

Var uppmärksam! Om strömavbrott i nätverket inte är ovanligt, måste anslutningen ske genom en stabilisator.

• efter det är det bara att fylla systemet med vatten och kontrollera tätheten.

Sammanfattningsvis

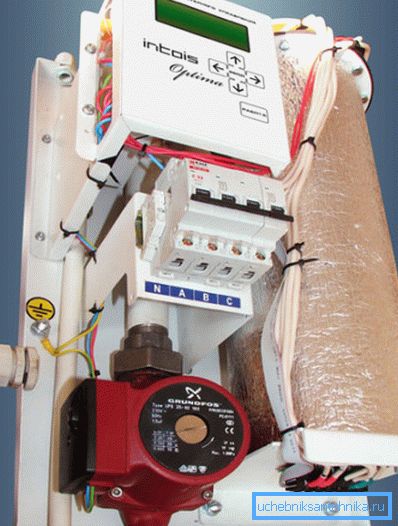

Elektriska pannor med pumpar är ett utmärkt val för hemuppvärmning i områden där det inte finns någon centraliserad gasförsörjning, och det finns ingen önskan att använda fastbränsleanaloger. Till och med vid tillverkningstillfället kompletterar tillverkaren pannan med sådana element som en expansionstank och en cirkulationspump, varför installationen av värmesystemet är något förenklad.

Videon visar ett exempel på att ansluta en 6 kW elpanna.
