Rörbänaren för profilröret själv

När man bygger ett växthus, arbetar på tomten eller lägger en rörledning, blir det nödvändigt att böja ett rör eller en metallremsa i en viss vinkel. För dessa ändamål finns det ett specialverktyg - rörbender. Du kan köpa den i butiken eller göra en rörbender för profilröret med egna händer. En sådan anordning kan böja produkter gjorda av aluminium, koppar och stål.

arter

Enhetsmodellerna skiljer sig åt i driftsprincipen:

1. Den minsta effekten är handverktyg som kan böja ett rör med en minsta diameter.
2. Större produkter kommer att kräva hydrauliska drivkrafter. Denna modell används av proffs och låter dig utföra en betydande mängd arbete på kort tid.
3. Rörbensaren med eldriften är tillverkad i stationärt och mobilt alternativ. Med det kan du böja rör med olika diametrar, och den manuella modellen är konfigurerad endast för en storlek. Användningen av ett elektromekaniskt verktyg garanterar en exakt böjvinkel och orsakar inte deformation av rörprofilen.

Påverkan metoder

• Vridning - röret är fäst vid böjningsrullen, vilket rullar på sig själv, skapar en viss vinkel.
• Armbågsmetoden - röret ligger på två stationära rullar, och den tredje trycker den i mitten.
• Rolling - konstruktionen har tre rörliga rullar belägna i ett plan. Den centrala valsen rullar och pressar produkten.
• Running in - röret är fastklämd på mallen, och den rörliga rullen rullar den runt konturen.

Rör kan inte böjas i någon vinkel, det finns speciella kataloger där tillåtna värden för produkter med olika tvärsnitt och väggtjocklekar anges.

Verktygstillverkning

Så, hur man gör ett rörböjningsverktyg? Den enklaste versionen av den manuella rörbenken är gjord av trä. En mall är skuren som matchar böjproduktens form. Dess tjocklek är något större än rörets storlek. För att säkerställa tillförlitlig fixering tillåter sågning på slutet av den avfasade profilen. Mönstret är gjord av två limmade brädor. Arbetsstycket är ordentligt fastsatt på kanten av bordet eller arbetsbänk. I närheten finns en skruvad tallrik, som kommer att fungera som ett fokus för röret.

Processen med att böja aluminium eller tunnväggigt stålprofilerat rör är som följer - produktens ände sätts in i klyftan mellan mallen och stoppet, taget på motsatt sida och försiktigt böja den. Röret ligger på slutet av trämallen. För att göra mindre ansträngning kan du infoga en metallstav i produkten eller lägga ett större rör ovanpå. Med det kan du utföra bågen för växthuset. För att rymma ett långt rör är mallen installerad i ett öppet utrymme, till exempel på en vägg eller ett staket.

Av samma princip är konstruktionen gjord av metallhakar. På grundval dras den nödvändiga radieen och detaljerna fylls längs linjen. Deras läge kan ändras för olika rörböjdiametrar.

Manuell böjmaskin

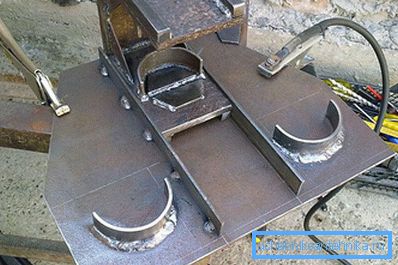

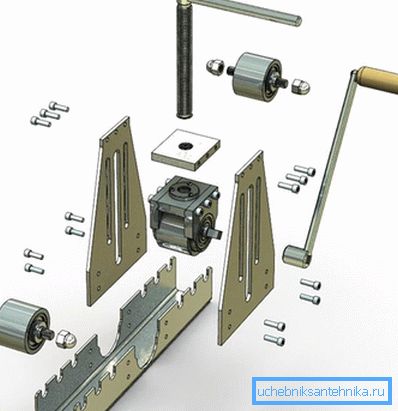

För att göra en handhållen pipbender måste du ha (eller dra de flesta) ritningarna och göra nödvändiga delar för dem. Rörbensens konstruktion ger en gradvis böjning av röret i ett sparsamt läge för det. Denna enhet används av proffs för att inte deformera produkten.

Ramen för maskinen kan vara tillverkad av metall eller trä. Det är lättare att arbeta med trädelar, men de sliter snabbt och har lägre produktivitet. Självtillverkade modeller där rördragningen utförs genom att rotera mittryckvalsen, men det är lättare att utföra en maskin med rullning av en av stödrullarna. Om en kedjedrivenhet är installerad på en sådan design, ökar effektiviteten. För tillverkning av en enkel konstruktion krävs följande:

1. Den starka metallbasen som är fixerad på en slät yta.
2. 4 rektangulära plattor tas i vilka hål borras för att fixera axlarna.
3. Skruvfästplattor är anslutna till basen.
4. Rullar med lämplig diameter införes i de färdiga spåren. Axlarna är fästa med pinnar och muttrar.
5. Konstruktionen för montering av spännaxeln, som deformerar röret, är tillverkad av fyra formade rör och en plåt svetsad ovanifrån.
6. Ett hål görs i plåten för montering av skruven, med vilken den centrala axeln kommer att pressas och lyfts upp.
7. För att fixa huvudaxeln behöver du en U-formad del, placerad mellan rackarna. I dess sidodelar är hål gjorda för att fixera axeln, och en skruv är fastsatt på topplattan.
8. Till ett av de nedre axlarna fäst handtaget för rullande rör.

Det finns många alternativ för tillverkning av rörbenders, de utmärks av komplexiteten av utförandet. Videon kommer att hjälpa till att hantera nyanserna för att utföra komplicerat arbete. Om du inte har en svetsmaskin och färdigheter att arbeta med komplexa verktyg, kan du göra en enkel mallbender.

video

Kolla in ett urval av videor som visar hur man gör de enklaste bendersna:
