Pumpstyrskåp

Pumpstyrskåp - Hjärnan i systemet med autonom vattenförsörjning, det låter dig styra sitt arbete. Tack vare installationen är utrustningen lång och energin sparas. Skåpet är den plats där alla kontroll- och säkerhetsenheter monteras. Sådana block bildas för vattenförsörjning, avloppsvatten, brandsläckning, värmesystem.

tidsbeställning

Skåpet rymmer kontrollen av flera tekniska system: vattenförsörjning, dränering och dränering. I distributionsstrukturen finns det installerade block som styr en nedsänkt nedsänkt pump, som säkerställer vattenförsörjning och uppvärmning och en dränering som används för automatisk pumpning av vatten. Alla element av kontroll och växling skyddas av metallväggar från yttre påverkan. Apparatens funktioner inkluderar:

1. Organisation av manuellt och automatiskt styrläge, skydd av pumpar mot kortslutning och gränsöverbelastning, undantag från ofullständigt fasoperationsläge.
2. Övervakning av vattentillförselns huvudparametrar: vattennivå, tryck i rör, temperatur och annan data som påverkar pumpens stabilitet. Informera om status för arbetsmekanismer.
3. Smidig start och stopp av elmotorn.
4. Skydd mot fasfel.
5. Minskad strömförbrukning.
6. Justera bytet av pumpar vid en olycka och ett enda fel.
7. Varning ett larm med hjälp av torrlöpreläsignalen.
8. Genomförande av arbete i viloläge, när det inte finns någon vattenanalys.
9. Vid styrning av flera pumpar ändras arbetsenheten periodiskt, vilket gör det möjligt att utjämna utrustningen.

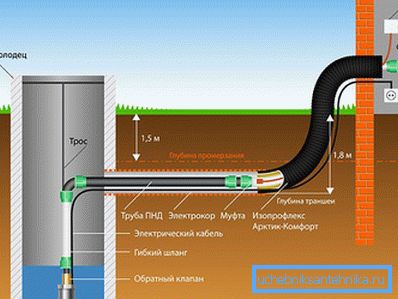

Principen om skåpets funktion innebär att en pumpmotor införs när en signal kommer till sensorn, i samordning med styrenheten är driftläget inställt. Kontrollen kan utföras i manuellt läge med knapparna och i automatiskt läge. Det andra alternativet är det viktigaste.

Standardutrustning

Kontrollskåp för alla typer av pumpar har samma konfiguration:

• Kroppen är en metalllåda som innehåller elektromekanisk utrustning.
• Fasstyrenhet - tre sensorer som rapporterar driften av varje fas. Den ligger framför maskinvaran.
• Frontpanelen - Start- och stoppknapparna är installerade på den, pump- och reläindikatorerna växlar automatiskt läge till manuell.
• Säkring - Relä, utlöses under kortslutning. Anordningen har ett smältelement som bränner vid högspänning och öppnar kretsen, skyddar all utrustning på skåpet och motorns lindning från skador.
• Kontaktor - En strömbrytare som ger energi till pumpanslutningarna och kopplar ur enheten från spänningen.
• Kontrollenheten styr pumpens driftslägen. Terminalerna hos dess sensorer finns i brunnen eller tanken och i fallet med en dräneringspump - i en septiktank. En uppsättning sensorer - reducera och höja vattennivån och överflödet, ger kommandot att slå på eller av enheten.
• Frekvensomriktare - ger en jämn start och stopp för asynkronmotorn, reglerar rotationshastigheten i början och vid avstängningstillfället.
• Temperatur- och trycksensorerna är anslutna till kontaktorn, deras avläsningar tillåter inte att enheten slås på under oacceptabla förhållanden - vid negativ temperatur och högt tryck.

Skåpets mått beror på antalet styrutrustning och tilldelade funktioner. Den massiva konstruktionen har ett golvtillverkning och i en kompakt storlek är skåpet fixat på väggen.

Typer av enheter

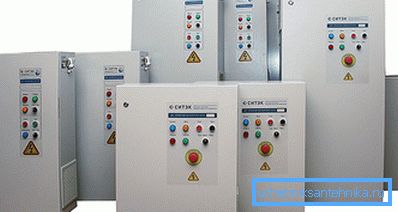

Flera typer av pumpskåp är tillgängliga:

• med direktstart - enheterna är kompakta och lätta att hantera, slår på och av det önskade antalet pumpar, utför automatisk växling av enheter;
• med en frekvensomriktare - reglera motorens hastighet smidigt, minska energiförbrukningen;

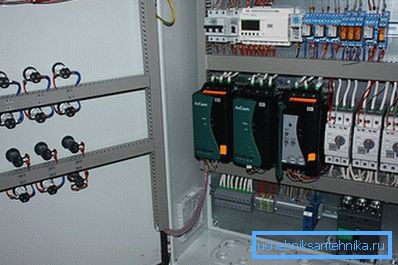

• med mjukstartsenhet - de skyddar enheter mot mekanisk överbelastning, vattenhammare och startström;
• med frekvensomvandlare installerade på alla motorer (från 1 till 5) - stöder driftsparametrar enligt sensoravläsningar, kopplar in standbypumpar i automatiskt läge.

tjänsten

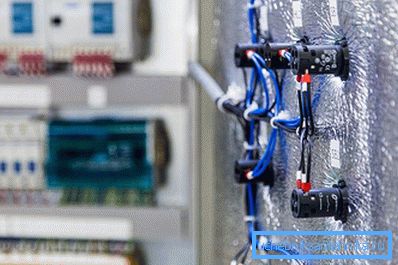

Tillverkaren tillhandahåller utrustningen med ett tekniskt pass och instruktioner. Innan du aktiverar automatiseringen bör du bekanta dig med systemet och rekommendationerna. Underhåll av skåp består i att rengöra ventilationsfiltret, byta ut slitna delar, dra åt kontakterna och monteringsskruvarna. Omriktarens fläkt och radiator måste ta bort damm. Vid allvarlig skada utförs garantiservice.

Allt underhållsarbete på skåpet är gjort med strömmen av.

video

Se hur du kan göra pumpens styrskåp på egen hand genom att spendera bara 30 minuter på det:

AlfaTech-företaget visar sina kontrollskåp för pumpar och talar om dem:
