Montering av polypropenrör

Plaströr ersätter gradvis metall i alla tekniska system hemma - VVS, uppvärmning och avloppsvatten. Deras popularitet främjades av lång sikt, rimligt pris och enkel installation. Polypropylenrör är lämpliga för transport av varmt och kallt vatten. De innehåller stabilisatorer som ger speciellt motstånd mot högtrycks- och temperaturförändringar.

Varje person kan göra installationen av propylenrör med egna händer och för att göra en högkvalitativ anslutning behöver du inte ha professionell kunskap - det är nog att följa tekniken.

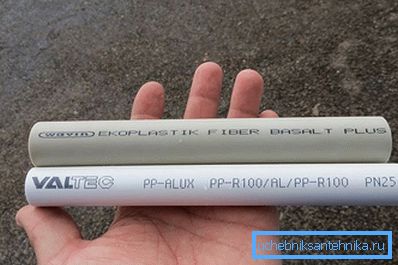

märkning

Polypropylenrör är lämpliga för alla ändamål men bör väljas enligt de egenskaper som anges av märkningen:

• PN 10, 16 - Ett tunnväggigt rör används för att leverera kallt vatten.
• PN 20 - förstärkt med glasfiber och kan användas för varmt och kallt vatten.
• PN 25 är ett rör med tjocka väggar och ett lager av aluminiumförstärkande folie, som används i värmesystemet och golvvärme.

Rörförstärkning utförs för att kompensera för expansion vid upphettning. Detta är en signifikant nackdel med propen, eftersom det förlorar sin form vid temperaturer över +20 ° C. Placering av aluminiumremsan mellan plastskikten undviker materialförlängning. Diametern på rören erbjuds i ett stort intervall från 16 till 125 mm.

Fördelarna med propenrörledningen

• Kalkstenen avsätts inte på plastens släta yta.
• låg vikt underlättar installationen;
• temperaturbegränsningar för drift från -10 till +90 ° C;
• hållbarhet 50 år;
• spricka inte när vatten fryser;
• är inte ledare av el.

För att förlänga livslängden för värmesystemet av propenrör bör man övervaka vattentemperaturen inom +70 ° C.

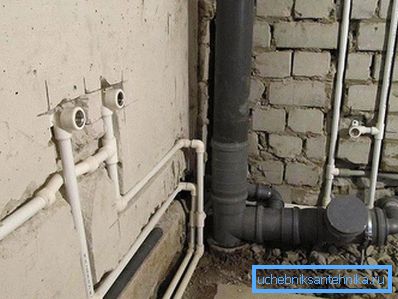

Metoder för fördelning av vattenrör

Rörledningar från anslutningspunkten till huvudlinjen till ändpunkterna - kranar, toaletter, badkar, kan vara öppna eller dolda - i väggen. Det andra alternativet förstör inte husets utseende, men det är svårare att installera och använda. Det kräver fasta rörsektioner och åtkomst till lederna. Med den öppna metoden läggs rören i närheten av golvet och i vertikalplanet - i hörnen av rummen.

Kopplingsschemat är samlare - kallt och varmt vatten levereras till en gemensam kollektor, och från den är styrd punkt för punkt och konsekvent - det här är ett enklare sätt när rören utförs direkt med tees. Det finns ett annat alternativ med genomgångskontakter, men det är inte populärt.

Uppvärmning layout

Genom att göra en plan för installation av värme beaktas alla detaljer, placeringen av fittings och adaptrar anges. Anger placeringen av fixering av rör och radiatorer. Anslutningen är gjord av ett eller två rör, underifrån eller från sidan. Liten linjär expansion är också inneboende i förstärkta rör, vilket bör beaktas i projektet. Systemets ergonomi - ett viktigt kriterium, det är nödvändigt att lägga det minsta antalet varv.

Installationsfunktioner

Röranslutning utförs av rördelar, dessa delar är gängade, de används för att skapa avtagbara fogar och är gjorda av en plast, som används för att skapa en svetsad anslutning. Anslutningselement måste vara av god kvalitet, eftersom rörledningens täthet beror på den. Installera inte deformerade delar. Vid svängning används hörn eller rör är böjda med en speciell teknik, vilket inte alltid är möjligt. Lödning av vertikala och horisontella delar av enheten utförs i rätt vinkel för att säkerställa ohindrad värmeutvidgning. Om rörledningen med varmt och kallt vatten ligger i närheten, ska den varma vara högre, annars kommer kondens på det kalla.

Gängade element är dyra, så de försöker räkna deras nummer exakt och laddar dem inte med lager, och rördelar och rör är överkomliga, så de köps mer än vad som krävs, eftersom vissa material kan försämras under misslyckad svetsning.

Fästning av rör utförs med ett steg på 500 mm, det ska köpas med resten av materialet. Arbeten på lödrör utförs vid rumstemperatur inte lägre än +5 ° C.

Verktyg för arbete

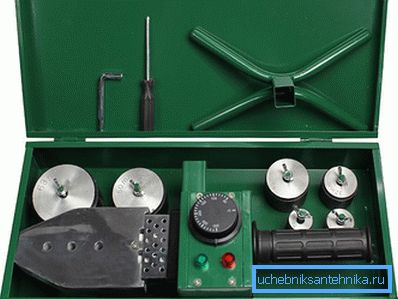

1. Hushålls elektriska lödjärn för rör med en uppsättning munstycken med önskad diameter.
2. Skarpa saxar för metall.
3. Roulette, penna.
4. Rakare - ett verktyg för avstrykning av förstärkta rör.

material

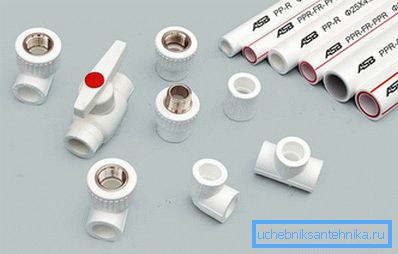

Förutom plaströr med önskad diameter, med en standardlängd på 4 m, behöver du beslag:

• kopplingar för raka längder;
• tees och korsar för grenar;
• pluggar för hermetisk tätning av rörändar;
• gängad montering för anslutning med instrument och ventiler;
• kulventiler;
• klämmor för montering av rör på väggarna.

Rörledningen är installerad efter installation av VVS och fixeringsradio. Rörlayouten är markerad på väggarna, fästena är fastsatta på markeringen.

lödning

För installation av rör väljer de en lämplig plats, du kan lödda enskilda noder och anslut sedan dem till en gemensam rörledning.

1. Efter installationen av munstycket på lödstången ingår enheten i nätverket för uppvärmning. Den normala temperaturen på enheten är 260 ° C, när den når reläet utlöses.
2. En bit av erforderlig längd skärs från röret, det viktigaste är att inte skada materialet med sax och klippa i rätt vinkel. Om gräs kvarstår, rengörs de noggrant.
3. Ändarna av den skurna avfettningen.
4. Om ett rör med ett förstärkningsskikt används, rengörs det med en rakapparat. Verktyget avlägsnar skiktet till bottenskiktet av propen och vidare utförs samma åtgärder som med ett konventionellt rör.
5. Nu mäts löddjupet, för detta sätts rörets kant in i kopplingen eller kopplingen och fördjupningsdjupet markeras med ett streck. Röret värms från utsidan, och passformen från insidan. De sätts samtidigt in i munstyckena, om du på grund av oerfarenhet inte kan göra det, sätt sedan på montering. Retentionstiden för delar på munstycket beror på deras diameter - 16 mm - 4 sekunder, 20 mm - 5 sekunder, 25 mm - 7 sekunder, 32 mm - 8 sekunder. Ju större röret desto längre värmer det upp.
6. De tar bort delar samtidigt med jämn rörelse utan att vrida och sätter dem omedelbart in i varandra upp till den avsedda linjen. I denna position håller du i 5-6 sekunder för att fixa plasten.

Flytta inte delar, annars kommer inte sömmen att vara tätt.

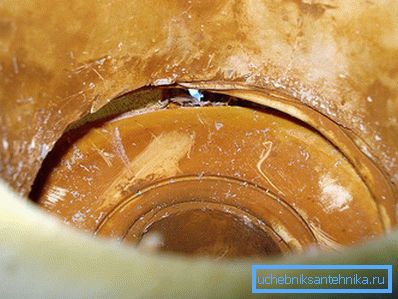

Om man tittar in i röret kan man bedöma sömmens kvalitet, om materialet har överhettats kommer det att uppstå dropp som överlappar det inre utrymmet. Misslyckad anslutning bör betraktas som erfarenhet och utföra en ny. Alla element svetsas successivt i ett enda mönster.

Det är nödvändigt att korrekt fördela sekvensen av anslutningsdelar, så att de inte måste svetsa på en avlägsen plats.

Om du ansluter nästa segment med huvudvägen måste du hålla lödstången på vikten, en av dess munstycke sätts in i röret, och tean sätts på den andra.

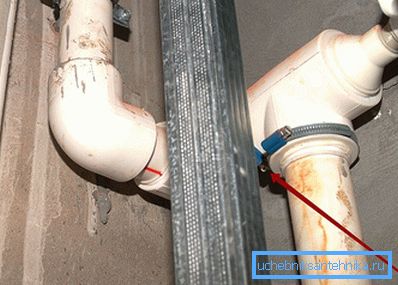

Tillåt inte fukt och förorening på rören, det leder till deformation av sömmarna och utseende av läckage under drift. Alla delar för installation av systemet måste vara från en tillverkare, annars kommer de att skilja sig från kemisk sammansättning och en tät anslutning kommer inte att erhållas.

video

I den här videon kan du se hur lödningen av polypropenrör och installationen av mixern utförs oberoende:
