Installation av avloppsmätare
Att tillhandahålla bostadshus med ingenjörskommunikation är en viktig aspekt av att öka levnadsförmågan. Att bo i ett enskilt hus präglas av en hög vattenförbrukning för hushållsbehov utan efterföljande användning: Vattning av trädgården, trädgården, vattenförbrukning av människor och djur etc. För att inte betala för avloppsvatten för det förbrukade vattnet krävs installation av avloppsmätare. Räknaren visar att mycket mindre vatten faktiskt släpps ut i avloppssystemet än det går in i huset.
Avloppsmätaren för avloppsvatten är en högteknologisk enhet som har elektroniska komponenter i sin konstruktion och säkerställer noggranna och tillförlitliga mätningar. Designen av instrumentbasen och instrumentaggregaten möjliggör arbete i kemiskt aggressiva miljöer, utan förlust av tillförlitlighet och noggrannhet i mätningarna.
Hur fungerar de?
Avloppsmätare är uppdelade i följande typer, beroende på vilken driftsprincip som ligger till grund för deras arbete:
- ultraljud;
- elektromagnetiska;
- spaken-pendel.
Enligt mätmetoden är avloppsmätningsanordningar indelade i två typer:
- Redovisning av flödet av avloppsvatten i röret. Mängden avloppsvatten bestäms beroende på kanalens storlek.
- Redovisar flödeshastigheten tillsammans med flödesnivån för utflödet i röret. Mängden avflöde bestäms av principen "area-speed".

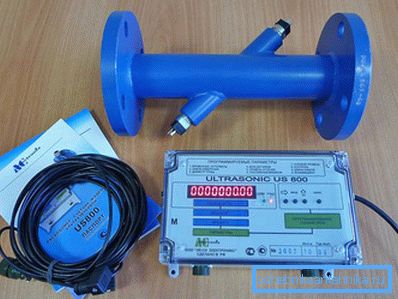

Ultraljudsräknare

Hög precision enheter avsedda att mäta mängden flytande avloppsvatten. Mätningar görs med hjälp av sensorer med kvadrathastighetsmetoden, som enkelt monteras i uppsamlaren. Används i öppna kanaler, självflödande system, icke-tryckledningar, inom industriområdet för kommersiell redovisning. Vid montering av enheter med hydrostatiska sensorer, förutom övervakning av utmatningsvolymer, övervakas fyllningen av avloppsnätet.
Installation sker i rörledningen eller kanalerna utan att utföra ytterligare byggnadsarbeten.

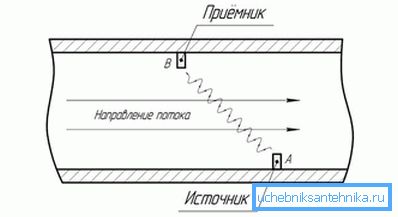

Funktionen hos ultraljudssensorer är baserad på att mäta skillnaden i tiden för passage av ultraljudsoscillationer i flödesriktningen för vätskan och mot den. Sensorer (piezoelektriska omvandlare) är monterade på mätdelen som initierar exciteringen av dessa pulser.

Ultraljudssensorn installeras i en vinkel relativt flödesdelen. Hastigheten kan mätas med en eller två strålar av ultraljudsvibrationer. Sensorerna arbetar växelvis, först som en emitter, då som mottagare. Vätskans rörelse orsakar en förändring i tiden för full utbredning av signaler längs strömmen och mot den. Baserat på de mottagna signalerna bestäms hastigheten och volymen av utflödet i rörledningen.
Fördelarna med anordningar av denna typ ligger i deras mångsidighet, möjligheten att installera i rörledningar av någon geometri med en diameter på upp till 9 m. Mätningar förekommer i alla flödesriktningar. Konstruktionen av ytterligare brunnar eller mätkammare för installation av enheten är inte nödvändig.
Nackdelarna med anordningar innefattar behovet av konstant rengöring av sensorer. Heterogenitet av avloppsvatten, förekomst av bubblor, suspensioner minskar indikatorernas tillförlitlighet. Mätfelet når 5%.

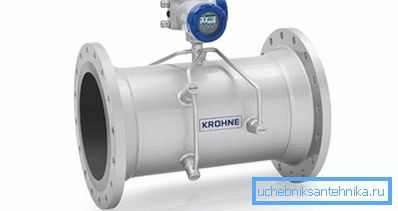

Elektromagnetisk princip

Dessa är enkla men pålitliga instrument för att mäta volymen av avloppsvatten, inklusive obehandlade. Applicera på gravitation och tryckavloppssystem, förutsatt att trycket i trycksavloppet inte överstiger 40 bar.
Principen för drift av flödesmätare är baserad på mätningen av den elektromotoriska kraften (EMF), som uppträder i avloppsvatten när den passerar genom ett artificiellt magnetfält. Flödeshastigheten är direkt proportionell mot den resulterande emf som omvandlas till en signal matad till displayenhetskontrollen. Mätning av avfallsmängder är endast möjlig om de utför en elektrisk ström, eftersom instrumentets verkan är baserad på Faradays lag (magnetisk induktion). Vätskan som passerar genom magnetfältet fungerar som en rörlig kärna. Det initierar en elektrisk ström, beroende på utflödeshastigheten för utflödet.
Fördelen med elektromagnetiska enheter ligger i deras mångsidighet, de tillåter dig att mäta vilken typ av vätskaavfall som utför elektrisk ström, inklusive obehandlade avlopp. Apparater visar konsekvent hög precisionsdata, med förbehåll för tillgången till ett självrengörande elektrodsystem.
Tips! Nackdelarna innefattar instabil drift i närvaro av stark elektromagnetisk störning. Kostnaden för flödesmätare beror på rörets eller kanalens diameter, eftersom prestandan hos primäromvandlaren alltid måste vara full borrning.

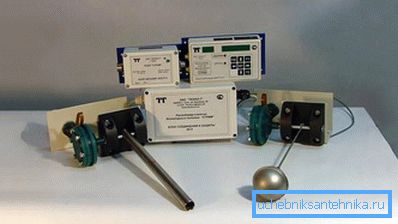

Hävarpendulmätningslager

Omfattning av apparater - Fritt flöde öppna och stängda avloppskanaler. Principen för operation är att mäta nivå och genomsnittlig flödeshastighet. Mätningarna utförs kontinuerligt. Kanaldimensioner, information om det aktuella värdet på flödesnivån gör det möjligt att beräkna det nuvarande värdet av avloppets tvärgående tvärsnittsarea. Mängden avloppsvatten definieras som produkten av flödet av avloppsvatten per måttenhet. Enhets prestanda definieras som produkt av flödesdelen med sin hastighet.

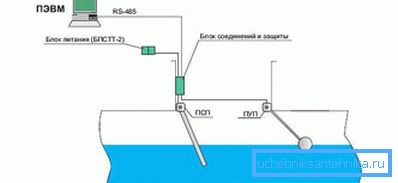

Anordningen är en anordning med en hävarm fast på axeln, på vilken en sfärisk flottör är fast fastsatt. I den andra änden av hävarmen installeras sensorn av vinkelsvinkelns vinkel i förhållande till den vertikala till den horisontella linjen. I avsaknad av lager är hävarmen i vertikal position. I närvaro av avloppsvätska stiger eller faller, ändrar lutningsvinkeln beroende på utflödesnivån i röret. Genom indikationerna av lutningsvinkeln bestäms av avloppsnivån.

För att mäta hastigheten används en annan knut som är ett roterande blad av rostfritt stål. Bladet är fixerat på axeln. Ena änden av bladet sänker sig fritt i flytande avfall. På sensorens axel är fixerad, vilken visar flödeshastigheten vid bladets böjningsvinkel beroende på flödesstyrkan.
Dessa anordningar ger hög noggrannhet av de uppmätta parametrarna för lagring, oberoende av förekomsten av föroreningar i röret och andra faktorer.
Innan du väljer en modellflödesmätare behöver du veta vilka krav som ställs på avloppssystemet och vilken typ av vattenledning som används.
Avloppsnät kan delas upp i öppna och stängda. Stängda nätverk är uppdelade i tryck och icke-tryck. För fritt flöde och öppna kanaler. Utmatningen strömmar genom tryckkanaler under inverkan av pumpar, i fritt flöde såväl som öppna - genom gravitation på grund av rörledningens lutning.
Vid mätning i tryckledningar används instrument med sensorer. Elektromagnetiska eller ultraljudsmätare väljes utifrån beräkningen av de uppskattade kostnaderna för avloppsvatten.

Att hantera avloppsvattenräkning i gravitationens flödesledningar är en svårare uppgift. Öppna eller stängda kanaler kännetecknas av rörelse av avloppsvattnet genom gravitation under tyngdkraftsverkan vid låg hastighet.

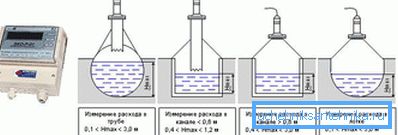

Enheter som endast mäter vätskenivån ger indikationer för vidare beräkning av volymen av avloppsvatten med beaktande av kanalens tvärsnittdata. För öppna kanaler använder man pendelflödesmätare.
Noggrannare resultat ges av enheter av den andra typen, mäta enligt kvadrathastighetsprincipen. Vätskenivån i friflödeskanalerna är inte konstant. I ett privat hus kan avloppet ske regelbundet, där avloppet kommer att lossas mest av tiden, så data på flödesområdet och dess hastighet över en tidsperiod används.
Ultraljud och elektromagnetiska flödesmätare används för att mäta hastigheten i slutna kanaler utan tryck. Specifika modeller väljs beroende på rörledningens diameter.

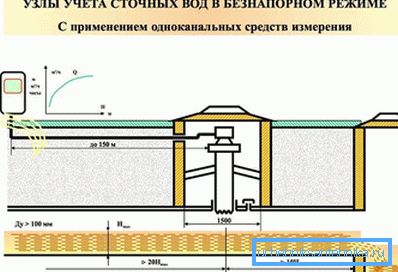

Avloppsmätningsstation

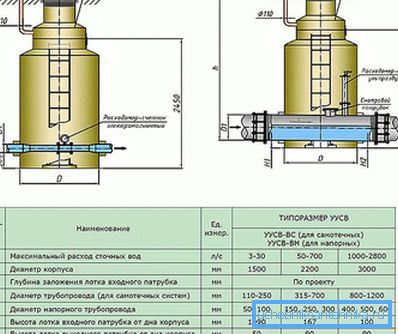

Avloppsmätningsstationen är en kombination av mätning av flödet av avloppsvatten, en brunn, för placeringen av mätanordningar och deras underhåll och längden på röret på vilket mätningar görs. Mätinstrument består av en primär givare (sensor) och en sekundär givare där bearbetning, lagring och visning av den uppmätta informationen sker. Brunnen är konstruerad speciellt i detta avsnitt av rörledningen. Rörledningen måste vara rak i avrinningsmätningssegmentet.
Innan du väljer typ av flödesmätare är det nödvändigt att bedöma nödvändigheten och möjligheten att installera en doseringsenhet och välja plats för montering av enheten.
Vid uppbyggnad av en mätare i en enskild byggnad ska platsen väljas till anslutningsplatsen med det gemensamma avloppssystemet.

Vid val av mätinstrument måste enheten registrera värdena för flödet av avfall i hela kostnadsområdet för rörledningens existerande diameter. Mätningens noggrannhet ska vara hög, felet tillåts högst 5%. Bokföringssystemet bör ackumulera all information, ge information om den totala kumulativa volymen, mätperioderna och nedetiden. Strömförsörjningen till flödesmätaren måste vara avbruten med en extra strömkälla.
Rörledningssektionen där mätanordningen är installerad måste vara enkel. Flödesmätaren ska placeras i den lägsta delen av det enskilda avloppsnätet, där den maximala fyllningen av rörledningen ligger.
På varje plats krävs ett projekt som överenskommits med de avdelningar och organisationer som betjänar avloppsnätverket. Efter att ha fått alla tillstånd och projektet är ett kontrakt för prenumerationstjänster.
