Hur man skär tråden på röret

Vid reparation av vattenförsörjningselement, reparation av rörsystem, värmekontroller och andra saker är det nödvändigt att använda delar av stålledningar med gängade sektioner. I den här artikeln kommer vi att förklara hur du själv kan klippa trådarna på röret. Om du känner till funktionerna för skärning och lagring på lämpligt verktyg, kommer du att utföra denna uppgift kvalitativt och relativt snabbt.

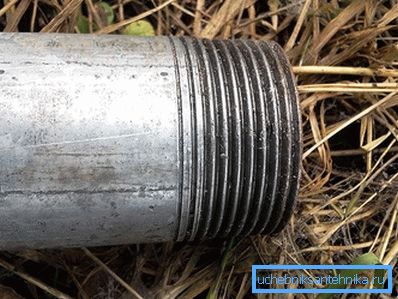

Rörskärningsfunktioner

Rörskärningsfunktioner

Det har länge använts för att skära trådar på rörformiga element som inte är metriska, men den så kallade tumtråden, som skiljer sig från den vanliga andra vinkeln på trådprofilen (55? mot 60? i metriska). Dessutom har tumtråden en mindre tonhöjd på grund av rörväggens lilla tjocklek.

En liten tonhöjd innebär att trådens trådar kommer att vara längre i samma längd av tråden. Följaktligen ökar anslutningens tillförlitlighet.

Gängan är höger och vänster. Vid de högra trådvridningarna, när du tittar från produktens slut, gå till höger och följaktligen till vänster - till vänster. Mycket oftare används högerhänta tråd.

Bestämning av vilken tråd på en av de gängade sektionerna är väldigt enkel: Om det vid skruvning av anslagselementet vrider sig medurs, betyder det att tråden är rätt.

Metrisk trådbeteckning

På vattenslangen spelar inte vändriktningen något, eftersom produkterna efter anslutningen inte roterar, men förblir stationära. Förutom rörtrådar i lederna används även fästgängor, där tonhöjden är större. Det utförs på hårdvara och hål för dem.

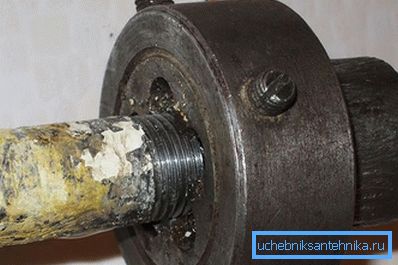

Metoder för gängning på rör

Sätt att skära trådar på röret

Gängan på vattenrören kan skäras med egna händer med hjälp av två verktyg - dör (det kallas även Lerka) och en skruvmatris. Vad är skillnaden mellan dem?

Munstycket är ett manuellt gängskärverktyg, vars yttre sida har sitt säte under kroppen i form av två motsatta spår. Och den inre sidan är en platta med ett gängat hål och spår för avlägsnande av flis, vilket återger diametern och höjden på den erforderliga tråden. I slutet av den gängade profilen finns det så kallade korsningsområden. De utför dubbla funktioner: ger enkelhet när du centrerar delar av två rör innan du ansluter dem och förbättrar utbytet av chips som bildas under trådskärning. På ändens yta appliceras beteckningen av trådens diameter. För skärning sätts matrisen in i husdrivaren, försedd med avtagbara handtag för att rotera matrisen och fästa med skruvar.

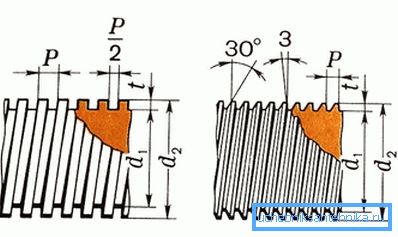

Ritning av en rektangulär och resistent tråd

Hur man skär en tråd korrekt? Det är bättre om röret som klipps är säkert och jämnt fastsatt i en metallskena. Den minsta förspänning kommer att leda till att tråden skärs med en lutning. Detta leder till försvagning av rörväggen och skevningen av hela den sammanhängande delen av VVS- eller VVS-systemet.

För att säkerställa tillförlitlig riktning bör en liten revision av plattan. För att göra detta är en styrbuss svetsad till en av ändarna av munstycket, som borde komma in i röret med ett litet mellanrum (högst 0,2-0,4 mm) där tråden skärs. Ledarhylsans längd måste vara minst två diametrar av den snittade tråden.

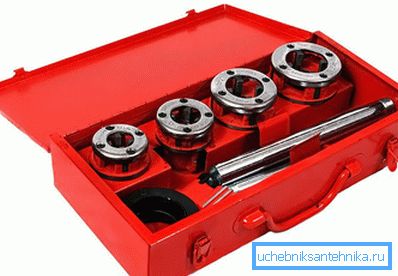

Klupp - ett mer professionellt trådskärande verktyg (till salu är vanligtvis en uppsättning flera kramar med olika diametrar). Den huvudsakliga skillnaden i skruvmatrisen är att dess dörrar glider och består av fyra halvor, så de kan justeras för att skära trådar med olika diametrar, men i ett steg. Vid montering av ett munstycke i rörsektionen bringas matriserna till ytan och säkras i önskad position. Justering av det relativa läget hos delarnas matrisdjup görs genom att man flyttar sin planbricka.

Gängskärningsskruven dör

Skruvstången har redan ett styrelement i sin konstruktion, så det kommer inte att vara något skarv på att tråden skärs när den används.

En mer praktisk typ av humps är en spärrhake, i utformningen av vilken en spärrmekanism tillhandahålls. Gängning görs inte genom rotation, utan genom att svänga rörelser på handtagen med samtidig matning av matrisen. Klupp oföränderlig om du vill klippa tråden på röret, utan att ta bort den från rörledningssektionen.

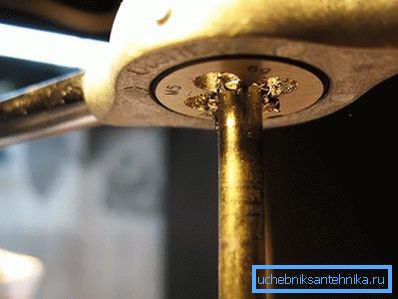

Skärteknik

Rörtrådsteknik

Trådsekvensen på röret består av följande steg:

  1. De rengör den nödvändiga delen av röret från rost, färgfärg och andra ojämnheter i rörets ytterdiameter.
  2. Smörj den önskade sektionen av röret med maskinolja eller sulfofresol, så att belastningen på handtaget vid skärning blir mycket mindre. Detsamma kan göras för dörrar / dörrar.
  3. Kläm fast röret i en skruv. I det här fallet bör rörets ände som skjuter ut för skärning inte vara mer än 5-8 av dess diameter, annars är inte skärningsnoggrannheten garanterad. Döper med en styrbussning, eller stötar kräver inte sådana restriktioner.
  4. Röret är förberedt för skärning, för vilket en inbyggnadskon med en höjd som inte är mindre än hälften av munstycket är erhållen av en fil. En löpande sektion av tråden är formad i detta område, om det är kritiskt, så kan den avlägsnas med en hacksåg.
  5. Sätt en dö eller en dö, och vrid vredet vredet, få den nödvändiga gängade sektionen. Man bör komma ihåg att längden på den snittade tråden ska vara några fler varv som krävs. För trovärdighet kan du köra plattan över klippdelen flera gånger.

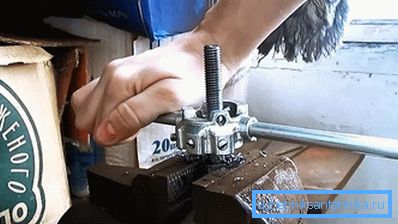

Gängskärning

Så om du följer anvisningarna och rekommendationerna som föreslås i artikeln kan du snabbt och noggrant klippa tråden på röret. Har du några frågor om ämnet? Ställ sedan frågor genom att skriva en kommentar till artikeln.

video

Kanske föredrar du att se en gång än att läsa tekniken för att klippa röret många gånger? Då kommer den här videofilmen att vara speciellt till hjälp för dig:
