Hur man böjer ett profilrör

Utvecklingen av produktionsteknologier har medfört att många lättanvända material kan uppstå som underlättar genomförandet av många typer av arbete. Profilrör är ett bra exempel på sådant material. De kan användas för att skapa en rad ramkonstruktioner. Rör är tillgängliga och praktiska på jobbet. Men ibland finns det ett behov av böjning, och det kan finnas några problem. I detta avseende anser vi hur man böjer profilröret.

Först måste du ge en generell beskrivning av problemet och skissera en ungefärlig vektor av sökningar efter lösningen. Sålunda är huvudsvårigheterna vid böjning av metallformade rör att under utförandet av uppgiften sker kantklingning med standardmetoder och röret förlorar dess hållfasthetsegenskaper. Men utvägen är inte ens en.

Rörbenders

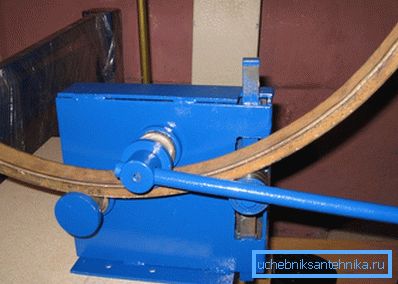

Som ett exempel på den vanligaste metoden att böja ett profilrör är användningen av speciella anordningar som kallas rörböjare. Dessa enheter kan ha en annan konstruktion och sätta igång med hjälp av en persons fysiska ansträngningar eller de kan vara elektriska. Operationsprincipen är liknande. Röret sätts in i enheten och är böjd under inverkan av element.

Till exempel finns en modell vars operationsprincip bygger på rotation av flera rullar. Två av dem är fixerade horisontellt, och den tredje rör sig vertikalt. Röret läggs på horisontella rullar och pressas mot tredje från toppen. Sedan roterar rullarna (med handtaget eller elmotorn) och röret, som passerar hela längden mellan dem, förvärvar en liten böjning. Därefter pressas den övre valsen fortfarande och proceduren upprepas. Röret böjs sålunda till önskad radie. Jag måste säga att den här metoden är det enklaste och säkraste, och rörbenken kan tillverkas för hand.

Folkmetoder

Därefter bör du överväga flera sätt att böja profilröret med folkmetoder.

bulgariska

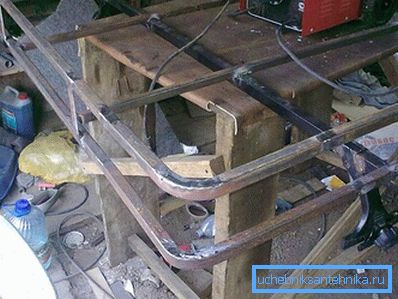

Den första av dessa kan betraktas som en variant med hjälp av en vinkelslipmaskin, och i samtalskvarn med en installerad skärplatta för metall. Kärnan i metoden ligger i det faktum att en längd av röret längs hela rörlängden utförs ca en tredjedel av rörsektionens tjocklek. Vidare böjs röret till önskad diameter med användning av vilket stationärt föremål som betonar. Formade på utsidan av böjningen svetsas luckorna med elektrisk svetsning och sömmen rengörs. Metoden är mer arbetsintensiv än den som beskrivits ovan och kan knappt användas vid tillverkning av dekorativa delar, men det är realistiskt att böja röret på detta sätt och om det kan användas, kan det användas.

vår

En annan populär metod för rörböjning utan rörbender är användningen av en fjäder. Den kan vara tillverkad av ståltråd med ett profilrör, vars yttre tvärsnitt är något mindre än den böjda inre sektionen. Tråden är böjd in i fjädern och införd i röret. Därefter upphettas röret med en blåsbrännare innan man får en karakteristisk skala och böjs över stoppet, till exempel ett gammalt hjul från ett bilhjul. Vid behov kan uppvärmningen utföras flera gånger. Våren inuti kommer att skapa ett visst motstånd, och ansikten kommer inte att hala. För att fjädern ska kunna dras ut kan ett segment av samma tråd fästas i en av dess kanter. Det är oönskat att ta repet, eftersom det under inverkan av uppvärmning kan brinna ut och fjädern kan inte dras ut. Situationen är inte kritisk, men om du behöver böja mer än ett rör, så kommer du knappast vilja göra en andra vår. Metoden kräver också ansträngning, men är giltig och kan användas.

Uppvärmning

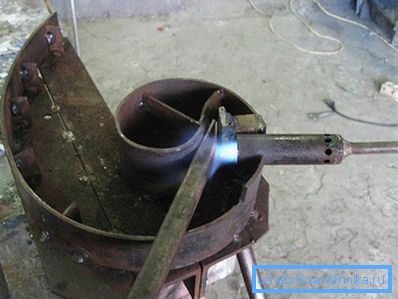

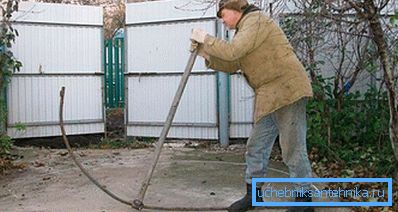

Röret kan också böjas enligt en tidigare framställd form. För att underlätta böjningsprocessen genom att värma röret med en skärare eller en fackla.

is

Ett annat alternativ för att böja profilröret hemma är att använda is. Metoden är som följer - den ena änden av röret är igensatt med ett stopp, till exempel av trä, varefter vatten hälls inuti. Den andra änden av röret är likaledes stängd, och röret är kvar under en tid i kylan. Som referenspunkt kan du lämna bredvid behållaren med vatten. Vatten under frysning tenderar att expandera, och därför kan det inre trycket på väggarna medge att man undviker rynkor i kanten. Metoden är uppriktigt sagt mycket exotisk och kan knappast användas i fallet då en vacker och jämn böjning behövs, men om det inte finns något annat alternativ, så kommer det att göra.

Var och en av dessa typer av uppgifter har sina fördelar och nackdelar, men det fungerar och kan användas.

video

Denna video visar hur man böjer profilrör vid 90 grader i en specialdesignad maskin:

En sådan rörbender kan enkelt tillverkas för hand:
