Anslutning av pannan till vattenförsörjningen:

För att huset ska vara en viloplats, är det viktigt att levnadsvillkoren är tillräckligt bekväma. Det är nästan omöjligt utan varmt vatten, vilket gör att du kan behålla personlig hygien och upprätthålla total renlighet. Förvärv av en gasvattenberedare är alltid en bra lösning, men i vissa områden är installationen helt enkelt omöjlig.

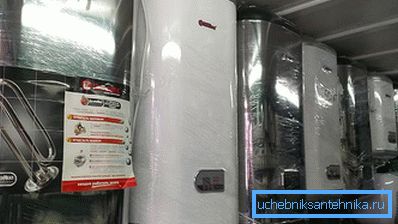

Princip 1, men många typer av vattenvärmare

Pannan är en apparat för uppvärmning och lagring av varmt vatten. Värmekällor kan vara olika element. Alla värmare kan delas in i två huvudtyper:

1. Med en lagertank.
2. Flow.

Designen av den första tillhandahölls för närvaro av kapacitet. Det kan vara av olika volym. För att temperaturen inte ska falla över en längre tid, finns det isolering mellan innertanken och ytterpanelen. Vanligtvis är den gjord av polyuretanskum. Ju större dess tjocklek desto längre blir vattnet varmt. Den andra typen är avsedd för snabb hett vatten. Den har en mindre storlek, och dess design ger värmeelement med större effekt, vilket ger snabb värmeöverföring. Som regel, både i det första och det andra fallet, har användaren möjlighet att justera temperaturen till önskad en. Termostaten kan vara både elektronisk och mekanisk. Detta påverkar inte prestanda, bara bekvämligheten, den slutliga kostnaden och kostnaden för efterföljande reparationer.

Alla lagringskällor är indelade i:

• direkt uppvärmning;
• indirekt uppvärmning
• kombineras.

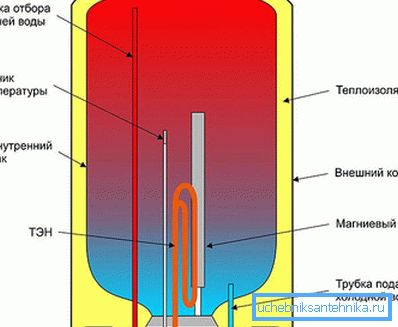

I det första fallet finns inuti tanken en värmare som ger upphettning av vätskan. Vissa modeller har två eller flera. De kan växlas omväxlande eller samtidigt för att säkerställa ultra-snabb uppvärmning. Kallt vatten levereras genom röret, som vanligtvis ligger längst ner. Utloppet utförs genom utloppet, som ligger i närheten, men inuti tanken är det längre och når nästan till toppen, där varmt vatten stiger.

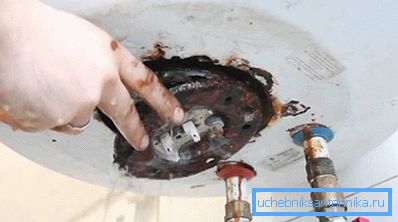

Bredvid värmaren finns en magnesiumanod. Detta är en liten metallstav som förhindrar skalbildning på väggarna. Fördelarna med denna lösning är enkel installation, samt avsaknaden av behovet av att samordna installationen med olika tjänster. Tankar kan ha både horisontellt och vertikalt läge.

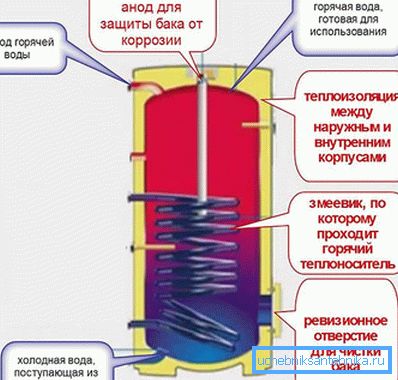

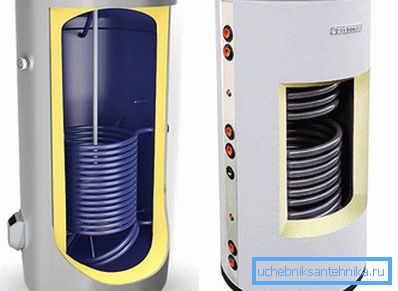

Indirekta värmepannor är vanligtvis inbyggda i värmesystemet eller funktionen i kombination med solsystem (specialpaneler, kylvätskan som värms med solenergi). Strukturellt är det exakt samma tank som den första typen, men isoleringen brukar ha en större tjocklek. Också i dem är frånvarande TEN. Uppvärmning utförs tack vare en spole, genom vilken de lämnar värmekretsen eller från ett annat system. De kan monteras både på väggen och på golvet (för tankar med stor kapacitet).

Designen har ett speciellt inspektionsfönster som gör det möjligt att utföra underhåll. Förutom inlopp och utlopp kan det finnas ytterligare två. Deras syfte - organisationen av återvinningssystemet. En separat krets skapas, varigenom varmt vatten från tanken ständigt rör sig. Detta är nödvändigt för att säkerställa en kontinuerlig blandning av vätskeskikten inuti enheten, samt kompensera avståndet till hopfällbara system. I vissa fall, tills vattnet når, är det mesta kvar i systemet, eller det förlorar sin ursprungliga temperatur. Typiskt lagde tillverkaren möjligheten att installera värmaren, som förvandlar denna underart i den som beskrivs nedan. Fördelen med denna lösning är maximal användning av värmeanläggningens effektivitet.

Av minuserna kan vi notera installationens komplexitet, liksom omöjligheten att använda under sommarperioden utan ytterligare värmare.

Kombinerade system har kombinerat det bästa av de två alternativen som anges ovan. Det finns en spole för indirekt uppvärmning och värmeelement. Den senare kan aktiveras när värmekretsens ström inte räcker, eller om sommaren, när det inte finns någon uppvärmning alls. Nackdelarna med sådana system är ganska komplicerad installation och lite lust i underhåll. Dessutom måste han hitta en lämplig plats, eftersom dimensionerna är stora.

Tips! I vissa typer av indirekta värmare finns det flera spolar. De gör det också möjligt att ansluta flera system för att frigöra värme, eller en av dem är konstruerad för att använda springvatten.

Vad man ska välja

Om du har svårt att välja, måste du analysera följande punkter:

• Var planeras installationen av värmaren? Om värmaren köps till ett privat hus där det finns ett autonomt värmesystem, är det vettigt att tänka på att köpa en indirekt värmepanna. Det är lättare för honom att hitta en separat installationsplats. Volymen begränsas endast av det tilldelade utrymmet. Samtidigt är en apparat tillräcklig för att ge alla vattenpunkter. För små lägenheter, där utrymme är begränsat och det bara finns en duschkabin utan badrum, är det meningslöst att tänka på en flödesvärmare. Det tar inte mycket utrymme och ger snabb uppvärmning. I andra fall, lämplig elektrisk lagring panna.
• Hur många människor bor i samma hus? Från detta beror på enhetens ström och volym. Tänk inte att ju större kapacitet, desto bättre är det för slutanvändaren. Faktum är att detta synsätt kan leda till irrationellt avfall på elenergi. När allt kommer omkring kan faktiskt endast 50 liter användas och 200 uppvärmes. För en invånare är en tank på 30 liter tillräcklig. Denna volym är tillräckligt för att bekvämt ta en dusch, tvätta disken och tvätta på morgonen. För en familj på 2? 3 personer behöver en enhet för 50-80 liter. I det här fallet kommer alla att kunna ta en dusch med ett litet intervall. Det finns tillräckligt med uppvärmt vatten för köksbehov etc. Om det finns 4 eller fler personer, måste du titta på en tank med en kapacitet på 100 eller mer liter.
• För vilka ändamål kommer enheten att användas huvudsakligen? I vissa fall är det meningsfullt att avgränsa områdena för konsumtion av varmt vatten. Till exempel används oftast varmt vatten för att tvätta och tvätta. För dessa ändamål kan du sätta en separat panna med en liten kapacitet på 10-20 liter och inkludera en större värmare i fall då du behöver duscha eller badkar. För de första har specialtyper med toppanslutningar utvecklats, vilka monteras direkt under diskbänken och tar inte upp mycket utrymme.
• Finns det ett autonomt värmesystem? Om det inte är så måste du titta på sidan med elvärmeelement. Förutom när det finns ett separat heliosystem.
• Vad är det elektriska ledningsförhållandet? Detta är en viktig faktor som kan påverka valet av värmeelementen. Ofta erbjuder designen elektriska värmare med en kapacitet på 1,5 kW för stora volymer? 2? 2,5 kW. För konsumenter med 3 kW och mer krävs separat åtkomst. Var noga med att ta hand om närvaron av jordning.
• Kommer väggarna klara av den planerade lasten? En 80-liters panna kan väga upp till 20 kg, vilket innebär att när den fylls med vatten kommer den att väga 100 kg eller mer. För lösa byggmaterial är detta en outhärdlig börda. I sådana fall kan det vara nödvändigt att installera genom hårdvaran eller installera en speciell metallplåt som fördelar lasten.

Tips! Vid valet är det också nödvändigt att ta hänsyn till strukturkonfigurationen. Pannan behöver inte vara cylindrisk, som vi brukade. Moderna lösningar har även smala alternativ, där diametern är reducerad till minsta möjliga storlek. Dessutom finns det rektangulära enheter. Mer specifikt kan flera mindre cylindriska tankar också placeras inuti, men ytterhöljet har en annan form. För sådana produkter är det lättare att välja en plats för installation, de tar också upp mindre utrymme.

Elvärmare kan också vara olika. Den vanligaste saken vid användning av värmare - rörformad elvärmare. Det är i direkt kontakt med vatten, som en panna. För detta alternativ krävs jordning för att eliminera alla strömmande strömmar. Mer progressivt är det torra värmeelementet. I detta fall är specialtankar inbäddade i vattenkolonnen, i vilken värmaren sätts in. Den överför temperaturen inte direkt, men genom "mediator". Denna lösning är mer rimlig ur synvinkel av lämplighet för reparation, eftersom behöver inte ta bort tanken, töm den och ta bort bottenlocket. Det kommer att vara tillräckligt för att få tillgång till värmare.

Förberedelse för installationsarbete

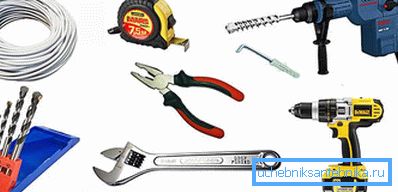

Innan du börjar jobba måste du förbereda ett verktyg:

• punch;
• borrdiameter krävs
• hängslen och krokarna;
• kabel lämplig för tvärsnitt
• rouletthjul;
• borr;
• 2 justerbara nycklar;
• byggnadsnivå.

Vilka rördelar som krävs kommer att bero på de specifika typerna av rör, vilket kommer att diskuteras senare. Bestäm på installationsplatsen. Det är bättre om det bara kommer att leverera el, och det är också bra om vattendistributionen är nära, så det blir mindre förlust på vägen från källan till mixern. Om den yttre tanken är gjord av vanligt stål, ska rummet inte ha en konstant hög luftfuktighet, eftersom Detta leder till korrosion. Det är önskvärt att upprätthålla en konstant positiv temperatur inuti. I annat fall kommer det att vara nödvändigt att se till att systemet ger skydd mot frysning, vilket automatiskt slår på värmeelementet med hänsyn till omgivande förhållanden. Det är också nödvändigt att analysera väggens tillstånd, som beskrivits ovan, och att köpa ytterligare remsor.

Tips! Den elektriska kretsen för anslutning av pannan måste nödvändigtvis innehålla en skyddsavstängningsanordning. Det kommer att få den minsta strömläckan och stoppa flödet i rätt tid, vilket förhindrar att användaren blir besegrad.

Allmänna stunder

Oavsett vilket rör du behöver göra sidofältet, finns det några grundläggande punkter som måste observeras i alla situationer.

• Innan någon åtgärd startas blockeras flödet för att förhindra översvämning. Normalt ligger ventilen framför vattenmätaren.

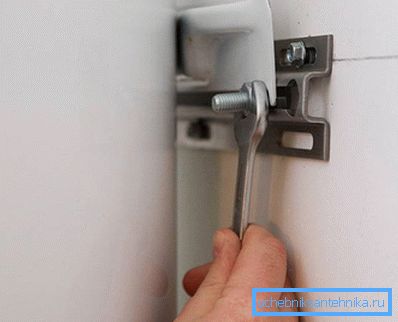

• Om värmaren är monterad på en vägg, borras två hål med en perforator. För att beräkna det rätta avståndet mellan centren måste du först mäta det på en platta som är svetsad i pannan. Därefter överförs etiketterna till väggen och justeras i ett plan med hjälp av byggnivån. Klämmor sätts in i hålen och krokarna är vridna eller förankringsbultar med krok sätts omedelbart in. Tanken är avstängd, det måste beaktas så att avståndet till väggen inte är för stort, eftersom då blir belastningen på fästena högre. Det måste vara nivå för nivå i vertikalt plan. Detta kan uppnås genom att använda ett justerbart stativ, som vanligtvis är i konstruktionen eller fodret.
• Först och främst är en avtagbar anslutning av den amerikanska typen monterad på pannröret. Detta är viktigt eftersom När du servar enheten blir det mycket lättare att koppla bort det från systemet.
• Installera därefter kulventilerna. Du kan inte köpa enskilda objekt, för Det finns låsningsmekanismer med en amerikansk.
• En backventil installeras på kallvattentillförseln, det kommer att förhindra utflöde, när vätskan försvinner i det allmänna systemet, kommer en sprängningsventil att säkerställa utsläpp av överskott vid upphettning och expansion.
• Det finns ett annat anslutningsalternativ. Vid rörtillförseln av kallt vatten är första sårt te. Kranen för vattenavlopp är ansluten till en av dess grenar. Till den andra - en sprängventil och en annan kran som kommer att skära av det totala flödet.
• Anslut en slang för att tömma överskott av vatten.
• Alla gängade anslutningar är förseglade med släp eller Teflon tejp.

Tips! Om det är känt att det finns tryckhöjningar i systemet som är mer än vad pannan kan tåla, då förutom kontrollventilen, måste du också installera en skyddande växellåda. Hans uppgift är att normalisera trycket till acceptabla värden.

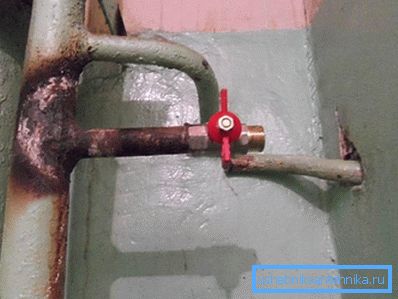

Anslutning till metallrör

I lägenheten i det gamla huset används vanligtvis ledningar från metallrör. Att ansluta till dem är på ett sätt besvärligt men inte särskilt svårt. Om du inte kan ansluta till kranen, är det viktigaste elementet som behövs en sadel. Detta är en metallklämma med gummipackningar, vilket ger anslutning till tillufts- och avgassystem. Det är nödvändigt att välja den för specifika rör, och den gängade anslutningen ska vara på? ".

• Bestämde det bästa stället för genomförandet av tie-ins.
• Rengör färg till bindningens bredd.
• Sadelens övre del appliceras på röret och hålet är markerat.
• Därefter måste du borra ett hål på den markerade etiketten.
• Samma åtgärder utförs för röret genom vilket hetvattnet kommer att släppas ut.
• På de förberedda platsen monterade sjuksköterskor. Det är viktigt att försiktigt montera gummitätningarna för att undvika läckage i framtiden. Byt ner underdelen och säkra fast med bultar.
• Det sista steget är att ansluta inbindningen och pannan med den monterade uppsättningen extrautrustning. För detta är det bättre att använda en flexibel rostfritt stålslang.

Tips! Ett annat alternativ skulle inte använda en tie-in, men med en tee. För detta, med hjälp av kvarnen, skärs en liten del av röret. En tråd är skuren från två sidor med hjälp av en mätare, en tee är monterad och en anslutning görs med en flexibel slang.

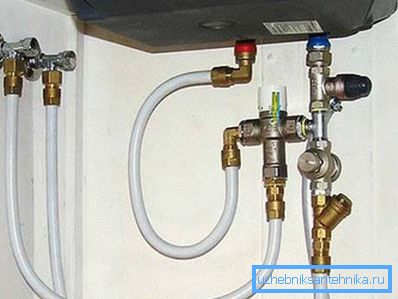

Anslutning till metallplaströr

För att utföra dessa arbeten behöver du två tees för ett metall-plaströr. Om du planerar att ansluta dem med en panna med en flexibel slang, måste de tas med en övergång till tråden i? på den gängade anslutningen.

• Välj en plats för genomförandet av bindningar.
• Den är märkt enligt teens storlek minus den del av röret som går in i anslutningarna.
• Med hjälp av speciell sax skära ett litet område.
• Lossa muttrarna från tee och tillsammans med låsringarna sätts på två munstycken. Detta är viktigt att göra nu, för då blir det omöjligt.
• Rör på båda sidor är utblåsta med en speciell enhet. Du kan också använda en vanlig skruvmejsel för detta.
• Insatt tee. Rör sjunker till stoppet. Två ringar skiftas, allt är klämmat med muttrar med en justerbar skiftnyckel.
• Om tean var med en gängad anslutning görs anslutningen med flexibla slangar, som i den första versionen.
• Om tillförseln planeras med ett rör, så skärs två segment, vars storlek kommer att vara lika med avståndet från tee till adaptern.
• Adaptrar är monterade på kulventiler.
• Rörsegment är fästa i tees och adaptrar.

Tips! Beslag används även för metallplaströr, som måste tryckas. I detta fall kommer åtgärdssekvensen att vara densamma, men dessutom behöver du ett verktyg för krympning.

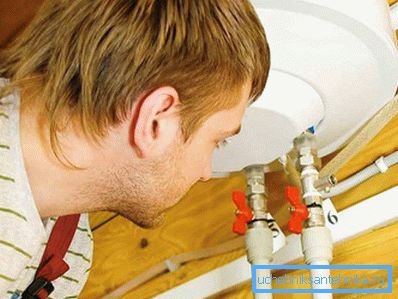

Anslutning till polypropenrör

Dessutom behöver du ett lödstryk för plaströr, speciell sax, två te, två adaptrar för en gängad anslutning (MRN eller MRV), allt kommer att bero på tråden med vilken kranarna och säkerhetsventilerna är installerade, liksom hörnen - deras antal kommer att bero på konfigurationskomplexiteten vattenförsörjning.

• Välj en plats att ansluta.
• Röret är skuren till tejdens bredd minus 2 cm. Ungefär 1 cm sänks i teen på varje sida.
• Med hjälp av lödstål värms röret och kopplingen upp, varefter de är sammankopplade. Efter artikulering kan de inte vridas, eftersom det leder till dålig täthet.
• Vidare, med hjälp av rörsektioner och hörn, göres liner till pannröret.
• Vid slutet lödkoppling med en metallgänga.
• Allt är ordentligt anslutet och spänt.

Tips! Det är bra om flera flaskor med fina filter installeras framför pannan, liksom ett saltfilter - det mjukar vattnet och minskar mängden avlagringar som kan ackumuleras på väggarna och värmeelementet.

Indirekt vattenvärmare

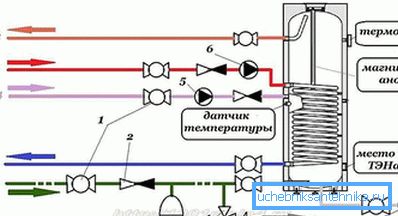

Systemet för tillförsel av rör kommer att vara detsamma som för den elektriska versionen. Men det finns vissa nyanser om hur man ordentligt organiserar konturen av värmesystemet.

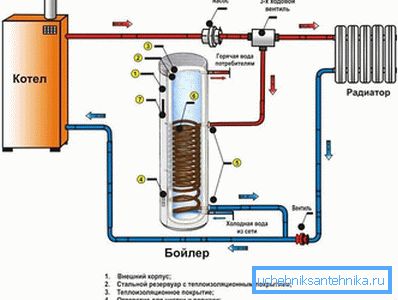

Det första systemet innebär att man kopplar till närvaron av en låsmekanism för 3 varv. Grunden är att temperaturen på termostaten är lägre än den på panntermostaten. Vatten från värmaren går till värmesystemet. Så snart vattnet i pannan värmer upp till en förutbestämd temperatur, sänker ventilen flödet till uppvärmningen och släpper ut vatten i tanken. Således prioriteras varmvattenenheten.

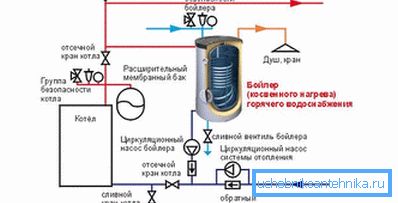

Den andra innehåller två tvungna cirkulationspumpar. En som vanligt finns på värmesystemets returledning, den andra är också på returröret, men redan den som kommer från pannans spole. Deras arbete styrs av en termostat. Så snart temperaturen i det faller, börjar lagringspumpen och den som cirkulerar runt hela värmekretsen släcks och vice versa.

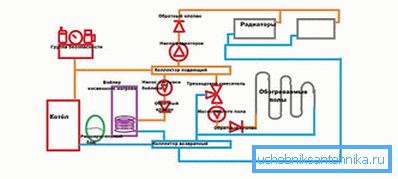

Den tredje metoden kommer att vara användbar om ett strålningsvärmekabelsystem används i huset. Den har en kollektor från vilken varmvatten från pannan kan strömma både till hett golv och till radiatorer. I ett sådant system kommer att krävas för att installera hydraulpilen. Den kommer att kompensera för skillnaden i tryck som kommer att existera på grund av att flera pumpar fungerar för enskilda kretsar.
