Yttre rördiameter - allt du behöver veta om storlekar

När det gäller utformningen av avloppssystem, värme och vattenförsörjning kan en av de viktigaste uppgifterna kallas rätt val av rörledningen. Detta hänvisar inte bara till materialet utan också till dess storlek, i synnerhet rörens ytterdiameter.

Vad påverkar storleken på storleken

Huvuduppgiften för varje rörledning är transport av flytande gas (gas), så att du kortfattat kan beskriva principen för drift av något system i huset (avlopp, uppvärmning, gasledning, ventilation etc.). Följaktligen är huvudkriteriet för effektiviteten av sitt arbete genomströmning, d.v.s. mängden vätska eller gas som passerar genom sektionen per tidsenhet.

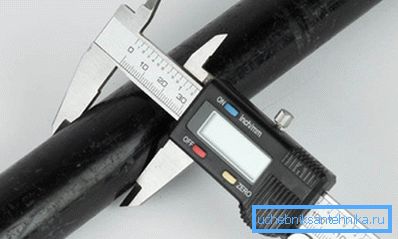

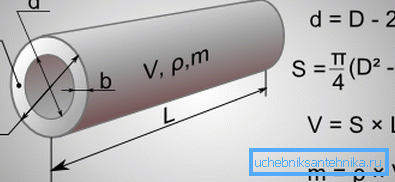

Vid planeringsstadiet tar vanligtvis hänsyn till rörets yttre och inre diameter. Intern påverkan direkt på genomströmningen, och skillnaden mellan yttre och inre kan bedömas på väggtjockleken och därmed på styrkan.

Detta är särskilt viktigt vid konstruktion av värmesystem, VVS, eftersom de arbetar i tryckläge. Om du försöker spara på och använda rörledningen för kallt vatten i värmesystemet, måste det inom en snar framtid ändras.

Vid första anblicken bör inga problem uppstå, det är nog bara att uppmärksamma märkningen. I verkligheten finns det ganska många fallgropar i den här frågan, för att inte den metriska, men tumstorleken används ofta.

Egenskaper med diameterbeteckning

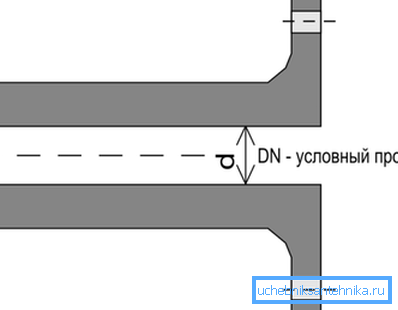

Förutom de dimensioner som anges i vanliga millimeter eller inches används konceptet med nominell diameter också - med andra ord storleken på lumen. Således, oskyldigt vid första anblicken, inträdet i form av den yttre diametern av röret DN25, börjar initialt ett misstag, eftersom akronym DU endast används som en inre dimension.

Detsamma gäller för beteckningen av den yttre diametern på röret Du32, i så fall måste antingen prefixet "Do" eller ordet yttre tas bort. Annars kan butiken spendera mer än en timme och försöker hitta en obefintlig storlek.

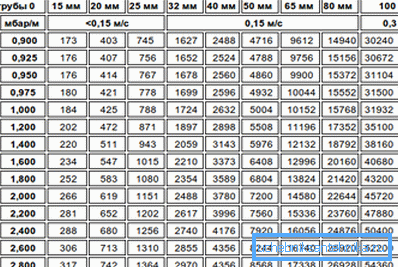

Var uppmärksam! Med värdet på Du kan du ungefär uppskatta genomströmningen. Ursprungligen väljs de så att varje nästa värde ger en ökning av genomströmningen med en mängd från 60% till 100%.

När man arbetar med olika material, till exempel, när man byter ut delar av det gamla gjutjärnssystemet till plast. Instruktioner för genomförandet av VVS-arbetet, som regel, fokuserar på teknik, utan att vara särskilt uppmärksam på valet av standardstorlekar. Problem med olika antal system kan förekomma även bland erfarna hantverkare.

Polypropylenrör

Den kan användas för installation av värmesystem och VVS. Som regel väljs en storlek i intervallet från 20 till 110 mm, även om den senare praktiskt taget inte används i privathem. Parametrarna för den färdiga produkten måste överensstämma med GOST R 52134-2003.

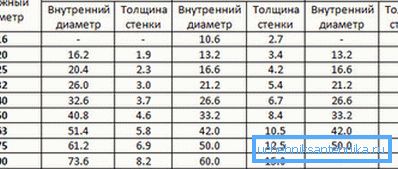

När man väljer att ta hänsyn till polypropylenrörens ytterdiameter. Faktum är att väggtjockleken skiljer sig beroende på varumärke. Så för varumärket PN10 kommer ytterdiametern 32 att motsvara den inre diametern - 26,0 mm. Och för varumärket PN20, genom att öka väggtjockleken, kommer DN att minska till 21,2 millimeter.

Vid valet är det viktigt att inte förväxla yttre och interna dimensioner. Så, om frågan är om rördiametern är 32 mm extern eller intern, så är det troligtvis en extern. Tillsammans finns Du 32 helt enkelt inte, det närmaste värdet är 32,6.

Var uppmärksam! Om allt arbete är gjort för hand, är det bättre att alla element är från samma tillverkare och från samma sats. På grund av dessa externa och interna parametrar kommer exakt att matcha varandra.

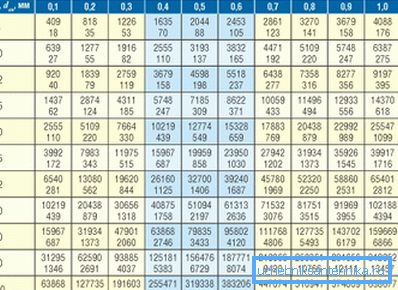

Du kan citera medelvärden på de vanligaste PP-rören. Så, för installation av värme används oftast i storleksintervallet 20 - 32 mm. Värmepannaens tjocklek överstiger sällan 50 mm. (Se även artikeln Typ av avloppsrör och anslutningar: funktioner.)

Stål och gjutjärn rör

Inom ramen för en artikel är det helt enkelt omöjligt att nämna alla ramstorlekar, det finns hundratals av dem, och de skiljer sig också beroende på produktionsmetod:

• varmvalsad rörledning. Standarden GOST 8732-78 säger att ytterdiametrarna av stålrör som tillverkas av denna teknik varierar i intervallet 20 - 550 mm (ca 70 standardstorlekar). Om vi ​​också tar hänsyn till det interna kan du välja flera hundra om inte tusentals storlekar, eftersom du också måste ta hänsyn till väggens tjocklek.

• kall hyra. GOST 8734-75 identifierar mer än 70 storlekar, och situationen är densamma som med varmvalsade röranaloger, det vill säga att väggtjockleken varierar över ett brett område.

Att tänka på hela sortimentet är förstås inte nödvändigt. Tillräckligt att navigera åtminstone i de vanligaste storlekarna. Det är bra att t ex ha den inre och yttre diametern av stålrör som används för att organisera vattenförsörjningen.

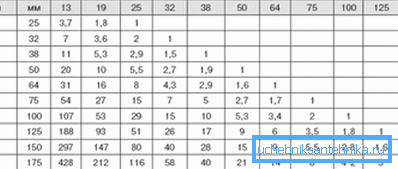

Men det viktigaste mysteriet för många är avkodningen av tumbeteckningar. Detta är speciellt viktigt om anslutningen är gängad, även om en liten felmatchning inte tillåter dig att skapa en förseglad ledning, kan det i framtiden leda till läckage.

Att veta märkningen i tum kan man bedöma trådens diameter och DN. Således indikerar den yttre diametern hos röret 3 4 att Du är 20 mm, gängad - 25,9 - 26,2.

När det gäller gjutjärn är allt mycket enklare, med 3 huvudstorlekar - 150, 100 och 50 mm. Samtidigt är huvudkriteriet den villkorliga passagen, det vill säga rörledningen du. I vardagen används gjutjärn för att organisera avfallshantering, i regel är standardstorleken 100 eller 150 mm.

VGP-rörledning

Förkortningen VGP står för vattenledning. Stål används för produktion, och det kan användas inte bara som rör för extern vattenförsörjning, men också för att lägga en gasledning.

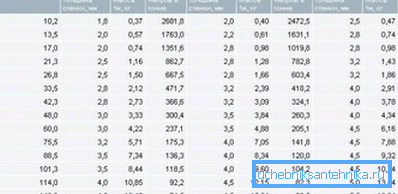

Det kompletta sortimentet av VGP-rörledning av stål bestäms av standard GOST 3262-75. Beteckningen betyder intern, eller snarare Du, samtidigt som du vet väggens tjocklek är det möjligt att beräkna rörledningens tjocklek. Således betyder beteckningen av VGP Du15 att Du är lika med 15 mm.

Stålrörets ytterdiameter är 22 mm, vilket gör det möjligt att jämföra det med VGP Du15, eftersom dess tjocklek är 21,3 mm. Men samtidigt har den elektromagnetiska analogen en mycket större clearance (från 18 till 20 mm beroende på väggtjockleken). Denna skillnad beror på systemets driftsförhållanden.

Separat är det värt att överväga tumbeteckningarna för AIV-pipeliner. Här är förhållandet mellan dimensionerna som följer.

VGP-rörets ytterdiameter beror på väggtjockleken, den är tillverkad i tre versioner:

• ljus;
• gemensamt;
• förstärkas.

Till exempel när Du 40 i intervallet indikerar Dn 48,0 mm. Väggtjockleken varierar från 3,0 (lättviktsversion) till 4,0 mm (förstärkt version). Förstärkt version används för system som arbetar under högt tryck.

Kopparrör

Trots plastens popularitet, används koppar fortfarande för att organisera VVS och värmesystem (även om priset är högre). När det gäller beteckningen av dimensioner kan du stöta på användning av både tum och metriska nummersystem. När det gäller standarden ges produkten i GOST 617-2006.

Den nya standarden lägger sina satsningar på metrisk beteckning av dimensioner, till exempel har den gamla 3/8 tums beteckningen ersatts av två storlekar (6 och 7 mm). I allmänhet ger endast kallvalsade produkter ca 70 - 80 standardstorlekar, och detta om endast tjocklek beaktas.

När du väljer rätt rörledning kan du stöta på följande storlekar:

• tum. I detta fall, beteckningen, till exempel ,? inches kommer bara att indikera den yttre storleken;
• fraktionerad. I 14/12-inspelningsformatet visar siffran 14 ytterdiametern och 12 indikerar innerdiametern;
• fraktional som indikerar väggtjockleken, t ex 14/1. I detta fall anger siffran 14 Dn och 1 - väggtjocklek.

Sammanfattningsvis

Inom ramen för en artikel är det svårt att täcka alla detaljer om märkning av rörvalsade produkter. Ändå hjälper de föreslagna uppgifterna att navigera när man väljer rätt rörledning, vilket innebär att risken för läckage minimeras.

Videon i den här artikeln visar ett exempel på diameterval baserat på rörledningens driftsförhållanden.
