Vvs-rör: material, dimensioner och installationsmetoder

Ämnet i denna artikel är de typer av rörledningar och anslutningar. Vi måste ta reda på vilka metall- och plastvattenrör som för närvarande används, hur de är anslutna till varandra och VVS-armaturer. Dessutom finner vi ut vilka diametrar som är typiska för viss kommunikation.

Material och omfattning

Börja med att ta reda på vilka rör för VVS som kan användas och för vilka ändamål.

Tryckvattenrör och värmesystem

• Svart stål förlorar fortfarande marken i centrala värmesystem. Dess styrka är ett bestämt plus; begränsat korrosionsbeständighet kompenseras av att luft inte finns i hela året.

Var uppmärksam! Okej, men det faktum att uppvärmningsrören inte ska dumpas för sommaren - bara teoretiskt. I praktiken är årets varma tid tid för reparationer, och de oundvikliga läckorna mellan sektionerna av gjutjärnens radiatorer tvingar ibland systemet att tömma.

• Galvanisering berövas den största nackdelen med svart stål.. Det finns dock en nyans här: zinkskiktet är brutet på svetsarna. Korrosionsbeständig värme eller vattenförsörjning är endast om den är helt monterad på trådarna.
• Det korrugerade rostfria stålet har den högsta draghållfastheten, är resistent mot korrosion, aggressiva medier och saknar den huvudsakliga nackdelen med tidigare lösningar - arbetsintensiteten hos installationen med trådskärning eller svetsning. Flexibla korrugerade rör böjer med en radie som är lika med deras diameter. Den enda nackdelen är det relativt höga priset (för 15 mm - från 170 rubel per linjär meter).

• Metallplast som används i golvvärmesystem, autonom värme och vattenförsörjning (varmt och kallt). I DH kan den också användas; Detta material har emellertid varit allvarligt (och utan värdighet) skadat av rykte för kompressionsbeslag för rör, som med vissa fel i installationen börjar strömma genom flera värme- och kylcykler. Röret består av två lager av tvärbunden polyeten med ett aluminiumrör mellan dem.

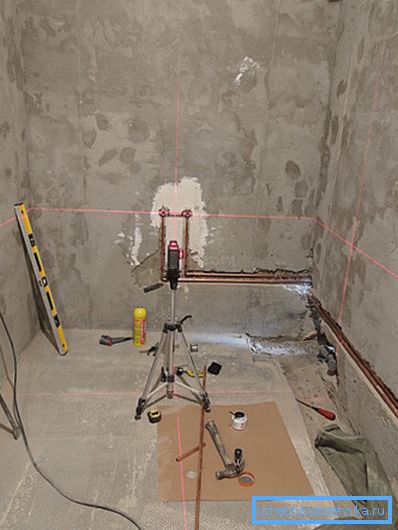

• Kopparrörsrör kan användas i alla typer av värme- och vattenförsörjningssystem. Detta är inte en billig men extremt hållbar lösning.

• Polypropen är däremot attraktiv för sin låga kostnad.. Polypropylenpump är minst ett halvt sekel och lider inte av överväxt av mineralsediment. Erosionen av den inre ytan av suspenderad hårdplast är inte heller hemskt.

Viktigt: I system för varmvattenförsörjning och uppvärmning används polypropen, förstärkt med aluminiumfolie eller hackad glasfiber (fiber). Förstärkning ökar draghållfastheten och minskar signifikant förlängningen av polymerpipelinjen under uppvärmning.

• Polyeten används endast och uteslutande för kallt vatten.. Arbets temperaturen för denna plast är begränsad till 40 grader.
• Tvärbunden polyeten är dock fundamentellt annorlunda än den genom ökad styrka och värmebeständighet.. Korsbindningar mellan polymermolekyler förändrar sina fysikaliska egenskaper, så att de kan användas i alla värmesystem och varmvattenkretsar. Flexibiliteten hos rören gör dem väldigt populära med kollektorkabeln.

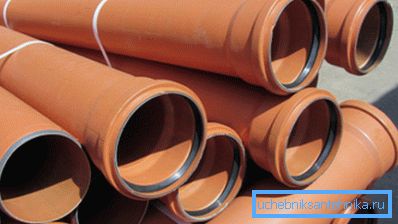

avlopp

Förteckningen över material som används för avloppssystem är märkbart mindre.

• Gjutjärn har nu förlorat sin tidigare popularitet. Skälen - den höga kostnaden, stor massa och extremt tidskrävande installation med präglingsuttag. Det enda argumentet för gjutjärn är dess akustiska egenskaper: massiva väggar absorberar eventuellt ljud, vilket är mycket användbart vid en stigare i en lägenhetsbyggnad.
• VVS-PVC-rör, tvärtom, i topp popularitet. Låg vikt, enkel installation och enkel skärning möjliggjorde att pressa konkurrerande lösningar på den nuvarande marknaden.
• Polypropylen används här. Det är även lättare än polyvinylklorid, har större hårdhet och, viktigast, värmebeständighet. Drifttemperaturen för polypropenavloppssystemet är upp till 90 grader mot 60 för PVC.

• Polyeten används mycket mindre - precis på grund av låg arbetstemperatur. Dess fördel är ljudljud: Tjocka och extremt elastiska väggar släcker ljud inte mycket värre än gjutjärn.

montering

Hur gör installationen av rörledningar det själv i var och en av de angivna fallen?

VVS, uppvärmning

avlopp

terminologi

Vissa villkor är sannolikt ovanliga för läsare långt ifrån VVS och måste därför kommenteras.

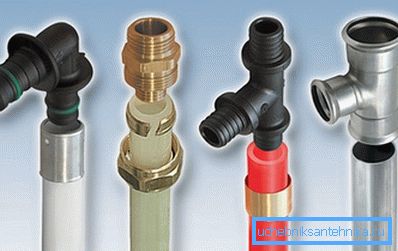

• Kompressionsmonteringen trycker antingen på röret med en gummitätning eller en silikonförsegling när man skär en kapsmutter med ett koniskt inre tvärsnitt eller trycker själva röret vid munstycket med en splittring (i fall av mjukt koppar och metallplast).
• Pressfästet fixar på ett säkert sätt metallplaströret på fästet med ett par gummiringar vid krympning av rostfritt stålfogar med specialtång.

• Tryckmontering (från den engelska språkknappen) är fast när den trycks in. Tightness finns också här med gummiringar, medan fixaren är en fjäderring av rostfritt stål med fötter som pekar inåt.

Vid svetsning av polypropen smälter ett lågtemperaturlödstål den inre ytan av kopplingsanordningen och rörets yttre yta; Därefter kombineras delarna och efter kylning blir de en.

Buttsvetsning av polyetylenledningar ser likartat ut.

• Elektrofusionsmonteringen innehåller en värmespole. Genom att mata det kan du tvinga det att värma polyetenen till smältpunkten och för att uppnå tillförlitlig svetsning av delarna.
• Korsbunden polyeten har ett mekaniskt minne och efter att sträckan har ändrats med ett specialverktyg, återgår det snabbt till sin ursprungliga diameter och komprimerar passningen in i den. Slitna ovanpå hylsan ger ytterligare fixering.
• De gängade anslutningarna av stålledningar är gjorda med gjutjärn och mässingsbeslag. trådar förseglas med lin (ofta med färgämne) eller polymera material.

Viktigt: Det är på trådarna att olika VVS-hantverk vanligtvis monteras från rörledningar - bordslampor, golvlampor, bord etc. Efter att ha målat, ser dessa roliga mönster ganska fram.

dimensioner

Låt oss citera några intressanta fakta på ett eller annat sätt som rör rörledningarnas diametrar för olika ändamål.

• Både säljare och tekniska författare indikerar ofta rörledningsdimensionerna för rören i tum. Det är på något sätt en hyllning till tradition: det är i engelska tum att diametrarna av rörtrådarna mäts. Instruktioner för att konvertera till det mätningssystem vi brukar vara enkla: bara multiplicera storleken med 25,4 - och vi får storleken i millimeter.

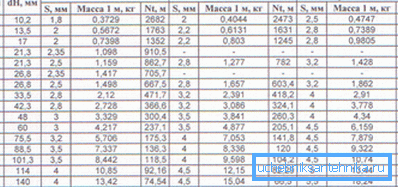

• Förvirringen slutar inte där. För stålrör är huvudparametern inte den yttre eller inre diametern, men den villkorliga passagen (DU). Som regel är den nära den inre diametern men är inte lika med den och indikerar endast möjligheten att använda den lämpliga storleken av rörtrådar för att ansluta elementen i denna rörledning.

• Dimensionerna av plaströr av alla typer anges i metriska systemet. Som regel betecknas de av ytterdiametern; För att beräkna det inre tvärsnittet måste du känna till väggtjockleken.

Vilka dimensioner är relevanta för värme- och vattenförsörjningssystem?

• Kallvatten och varmvattenförsörjningsliner har en diameter på 15-20 mm.
• Leder till radiatorn - 20-25 mm.
• Vatten- och uppvärmningssteg - 25 - 32 mm.
• 40 - 65 mm - diameteren på tappningen av värme och vatten.
• VVS-rör på 75 mm eller högre används för installation av hissaggregat och vattenmätare som ger uppvärmning, varmvattenförsörjning och kylvattenförsörjning till bostadshus.

Dimensionerna på rörledningar - PVC, polypropen, polyeten och gjutjärn - för avloppsvatten väljs med hänsyn till möjligheten att utgå från salv.

• VVS-rör på 50 mm används för att ansluta alla apparater utom toaletten.

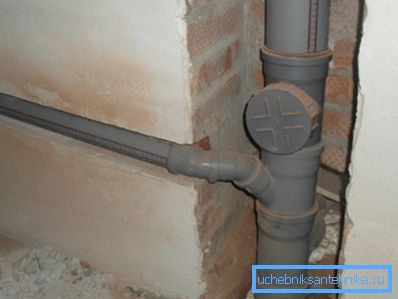

• 110 mm - en typisk del av avloppet från toaletten och avloppsrören.

• 150 och över - storleken på frigöringen till brunns- och avloppssektionerna mellan brunnarna.

slutsats

Vi hoppas att vår något ytliga granskning av befintliga lösningar kommer att vara till nytta för läsaren. Som alltid innehåller videon i den här artikeln ytterligare tematisk information. Lycka till!
