Villkorliga rörpassningsfunktioner för denna parameter

13-07-2018

Rör

Det nominella rörpasset är en nominell parameter som återspeglar systemets kapacitet, vilket är en riktlinje i design och installation, eftersom det är nödvändigt att välja rör och rördelar som är idealiska för varandra. Det är värt att notera att denna indikator betyder medelvärdet, eftersom det alltid rundas upp eller ner, så att det erhållna värdet uppfyller de standarder som återspeglas i normerna för GOST.

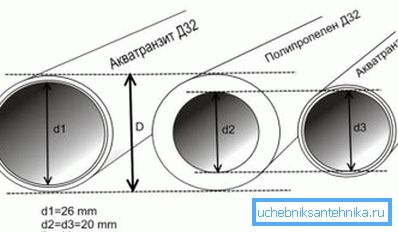

Denna bild är ett levande exempel på att med samma ytterdiameter kan systemets kapacitet skilja sig väsentligt.

Grundläggande systemparametrar

Vid karakterisering av viss kommunikation används inte bara den villkorliga passagen, men denna indikator räcker inte, eftersom det oftare inte motsvarar de faktiska dimensionerna. Det finns flera värden som kan beaktas under design och installationsarbete:

Nominell diameter	Faktum är att detta är detsamma som den villkorliga passagen, värdet är alltid approximerat och oftast sammanfaller det inte med de faktiska siffrorna. Den gemensamma beteckningen är förkortningen "Du", den är för att den kan styras av funktionerna i ett visst system. I projektdokumentationen är det ofta bara denna parameter, och valet av en viss variant av rör och rördelar beror på objektets egenskaper.
Ytterdiameter	Detta är en exakt indikator som speglar rörets riktiga storlek utanför och kan skilja sig väsentligt från DN, speciellt vid användning av tjockväggiga PVC-rör eller aluminium. Denna faktor bör beaktas för att placera kommunikation i vissa utrymmen och när man väljer isolering med ett grundligt djup
Inre diameter	Det är faktiskt den här siffran som bäst motsvarar kapaciteten hos en rörledning. Det är mycket enkelt att beräkna storleken på det inre hålrummet: väggtjockleken tas bort från ytterdiametern, som en sista utväg kan du använda en mätare - det här bestämmer parametern mycket snabbt och exakt

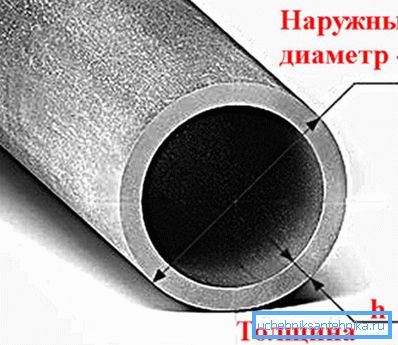

På bilden: rörets väggtjocklek är en väldigt viktig parameter, vilket i stor utsträckning bestämmer genomgången och styrkan hos den färdiga kommunikationen.

Analysmetoder och viktiga nyanser

Vi funderade på vad en villkorlig passage är, det är nu nödvändigt att behandla ämnet i detalj och i detalj.

Var uppmärksam! All nödvändig information som återspeglar sådana viktiga indikatorer som genomströmning av rörledningar, anslutande noder och rördelar samt de nödvändiga egenskaperna hos sanitära system och utrustning som är kopplade till rör, återspeglas i GOST 28338-89. Det är denna regelverk som är huvuddokumentet som reglerar alla bygg- och designorganisationer.

Mätningssystem

Denna tabell är mycket bekväm, eftersom den speglar många viktiga indikatorer på metallrör: storleken i tum, den villkorliga passagen, ytterdiametern och vikten på 1 meter av varje typ av produkt

På marknaden kan du hitta produkter, vars fysiska dimensioner anges på olika sätt:

Om du köper metallrör för gasledningar och vattenförsörjande kommunikationer, så kommer deras indikatorer troligtvis att anges i inches.. Detta är ett allmänt accepterat mätsystem, som används av både specialister och försäljningsorganisationer. Om hela systemet består av metall, så kommer det inga problem, eftersom inredningarna har en tums markering.
Produkter av PVC, polyeten, polypropen, metallplast och andra typer av polymermaterial är märkta olika, alla deras indikatorer anges i millimeter. Det är viktigt att välja rörets högsta diameter - den villkorliga passagen bör vara tillräcklig för att säkerställa oavbruten tillförsel av denna eller den här substansen eller avloppsavloppet. Det är bäst att söka råd från kvalificerade yrkesverksamma, vilket hjälper till att undvika misstag.

Var uppmärksam! Ofta uppstår frågor när det är nödvändigt att ansluta metall- och plaströr, eftersom storleken på vissa är indikerad med tum och andra för millimeter. För att förenkla denna procedur kan du använda tabellen nedan. Så du kan enkelt räkna ut vilka produkter som ska förvärvas för att följa alla parametrar för kommunikation.

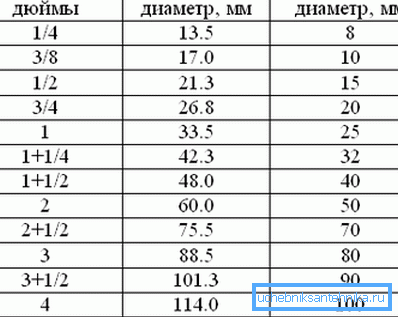

Bordkonvertering av rördiametrar från tum till millimeter

Värdet av den aktuella indikatorn

Avloppssystem bör överensstämma med den uppskattade volymen av avloppsvatten.

Definitionen av den betingade passagen av rör är mycket viktig om du gör allt arbete med egna händer:

Först beror systemets prestandaindikatorer i stor utsträckning på diametern. Om avloppsröret är för smalt kommer det hela tiden att strömma över, vilket kan leda till snabb bildning av blockeringar och till och med genomträngning av avloppsvatten i rummet genom rörsystem, vilket är mycket oönskat. Med en liten rörstorlek kommer huset inte att levereras kvalitativt med vatten, och vid uppvärmning kan det visa sig att parametrarna är för låga.
För det andra varierar priset, beroende på storlek, också avsevärt. Att använda för stora diametrar är ofta opraktiskt och till och med kostsamt (till exempel i värmesystemet ökar volymen av värmebärare avsevärt och mycket mer energi används för att värma upp det).

Om projektet redan har utvecklats är det bättre att se till att detta är korrekt och överensstämmer med normerna. Det är därför bättre att kontakta specialisterna, eftersom ingen instruktion kommer att berätta om de problem som kan uppstå under kommunikationen.

Metallplast är en utmärkt lösning för värmesystem, eftersom tjockleken på rörväggarna är liten och med liten diameter har produkterna god genomströmning

slutsats

Korrekt beräkning av DU-indikatorn är att säkerställa en oavbruten drift av rörledningen och minska sannolikheten för fel och brister. Videon i den här artikeln kommer att berätta några viktiga fakta om ämnet som behandlas.
