Vilka elektroder behövs för svetsning av rör, profiler och

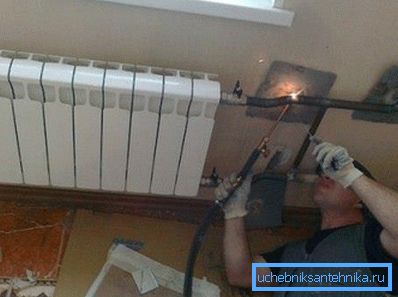

Det finns en felaktig åsikt att svetskvaliteten bara beror på utföraren, men det här är långt ifrån fallet och en god svejsare förstår att elektroderna för svetsning av rören för värme och vattenförsörjning spelar långt ifrån den sista fiolen i sådana verk.

Först och främst bör det noteras att sådana ledande stavar kan vara antingen metall eller icke-metall, det vill säga kol eller grafit, men i det här fallet intresserar den andra typen oss inte.

Låt oss titta på vilka tecken som kan särskilja förbrukningsmaterial av den här typen, hur man plockar upp dem bättre, och även videon i den här artikeln kommer att visa visuell information om vårt ämne.

Hur skiljer de sig från varandra?

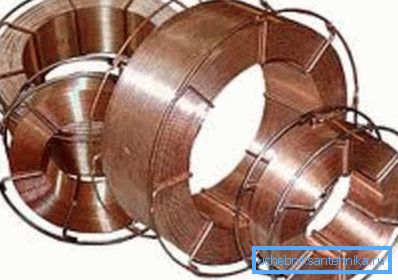

Elektroder av metall kan smälta och icke smälta. Den första typen kan beläggas med stål-, gjutjärn-, brons-, koppar- eller aluminiumstavar, medan de obelagda för närvarande endast används i form av tråd (se bild ovan) när svetsarbeten utförs i en gasskyddande miljö.

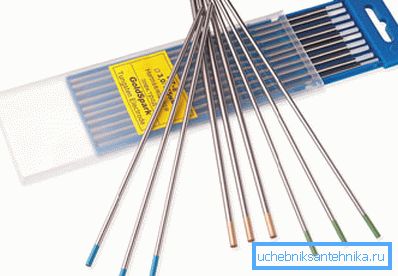

Intrinsic, thoriated, lantinerade och volfram är icke-smältande arter, därför är det ganska naturligt att deras pris är mycket högre.

Dessutom klassificeras elektroderna med syfte, det vill säga av typen av material som ska bearbetas. För högkolstål enligt GOST 9467-75 är materialet märkt med bokstaven U, för legerat och värmebeständigt stål - med bokstaven T men för smältning av ytskiktet - med bokstaven T.

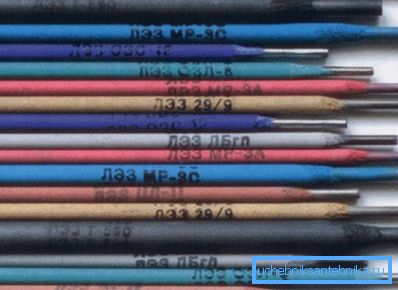

I de flesta fall finns en beläggning på stavarna, men den är också annorlunda och har sin egen märkning enligt GOST 9466-75.

Så till exempel:

• tunn beläggning markeras med bokstaven A (internationellt format - A);
• medium - med bokstav C (internationellt format - B);
• tjock - bokstaven D (internationellt format - R);
• och särskilt tjock - bokstaven G (internationellt format - C).

Förutom tjockleken på beläggningsskiktet klassificeras den enligt sin typ:

• A - surt;
• B - den viktigaste;
• C-cellulosa;
• P-rutil;
• P - blandad.

Dessutom kan det blandade skiktet vara:

• AR - sur rutil;
• RB-rutil;
• RP-rutil-cellulosa;
• RJ-rutil, med en blandning av järnpulver.

Obs. På grund av att svetsarbeten kan utföras i olika positioner klassificeras elektroderna här i olika typer. Så kan de vara för den nedre positionen av den vertikala botten upp, horisontellt och nedre i båten. Dessutom innebär anvisningarna stavar för vilken position som helst.

Till destinationen. Typer av material

• Koldioxid och låglegerande konstruktionsstål. I detta fall kan den tillfälliga draghållfastheten vara upp till 60 kgf / mm eller 600 MPa.
• Höglegerade ståltyper, som är utrustade med speciella egenskaper.
• Strukturellt stål, där bågsvetsning appliceras. Här kommer den tillfälliga draghållfastheten redan att vara mer än 60 kgf / mm eller 600 MPa.
• Surfacing av ytskiktet av metall, med speciella egenskaper.
• Gjutjärn.
• Icke-järnmetaller. (Se även artikeln Avlopp i stugan: funktioner.)

Däckdetaljer

• A-syra eller sur beläggning. Den består av järnoxider av mangan och kisel.
• B - det viktigaste. Den innehåller kalciumfluorid och kalciumkarbonat. Svetsarbeten med hjälp av sådana elektroder utförs av likströmsspolaritet.
• C-cellulosa. Den innehåller mjöl och andra organiska komponenter som är konstruerade för att skapa ett gasskyddsskal under svetsning.
• R-rutil. Den innehåller rutil, som huvudkomponent, liksom andra mineral- och organiska komponenter. Förutom gasskydd kan sådana komponenter avsevärt minska sprutningen i sömnadens produktion.

Obs. Vid hushållsbruk (uppvärmning, ramar) är allt något enklare, eftersom det vanligtvis används för alla fallelektroder med huvudbeläggningen (B), vars diameter beror på metallets tjocklek. Om du till exempel är intresserad av vilken typ av elektroder som ska svetsa ett profilrör, då du tänker på profilens tunna vägg (1,0-1,5 mm), ska du använda en 2 mm tvärsnittsstång. Beroende på svetsning (transformator eller växelriktare) väljer du själva förbrukningsvaran (för växelström eller likström).

Förbrukningstakten

För installation av uppvärmning kan förbrukningshastigheten för elektroder vid svetsrör vara olika beroende på anslutningen av svetsade rörledningar och typ av svetsning, men vi kommer endast att överväga den vertikala fogen utan avfasningskanter, som oftast används.

Elektrodkonsumtion vid svetsning av rör per meter svets

Elektrodeförbrukning vid svetsrör för 1 ledning

Obs. I stort sett klassificeras elektroder av vilken typ som helst som en av grupperna av svetsmaterial. Utöver dem inkluderar detta fyllnadsstänger, trådar, skyddsgaser och fyllmedel.

slutsats

Som du har märkt finns det många typer av elektroder, men om du vill laga uppvärmen i huset med egna händer, behöver du bara vika materialet för höglegerade och icke-järnhaltiga stål samt gjutjärn.

Dessutom är tjockleken på väggarna i värmepanna som regel inte mindre än 2 mm, då behövs en stav av 3 mm. Dessutom är elektroden för alla positioner lämplig för dig, med en medelstor beläggning (C) av typen sur (A) eller basisk (B), för kol- och lågkolestål.
