Vattenrör: fjärrkontroll och verkliga dimensioner

08-06-2018
Rör

Vad är den här parametern - fjärrkontroll? Hur jämför det med den faktiska rörstorleken? Vad introduceras det för och i vilka enheter kan det mätas? Vilka värderingar kan det ta? I artikeln kommer vi att försöka svara på dessa frågor.

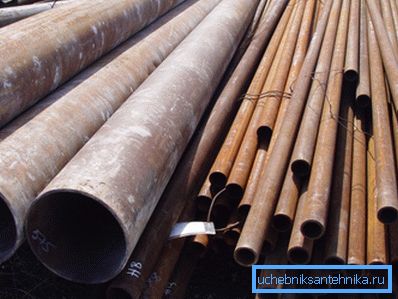

Vatten och gasrör i lager.

Vad är det

Fjärrkontrollen (nominell eller nominell diameter, nominell passage) är en parameter som kännetecknar kompatibiliteten hos rör och rördelar för dem. Till exempel kommer eventuellt rör DN25 att vara kompatibelt med vinkeln eller kopplingen av samma villkorliga passage.

Även om den villkorliga passagen är ungefär lika med den inre diametern i millimeter, ges den vanligen utan att indikera några enheter. Det vill säga namnet på röret DU40 är korrekt, men DN 50 mm - nej.

Obs! En exakt matchning mellan den villkorliga passagen och den faktiska inre diametern är möjlig, men det är mer en slump än en regel. Mått på rör DN 65 eller 100 regleras av tillämplig GOST; Emellertid motsvarar en yttre diameter och flera väggtjocklekvärden en villkorlig passage, vilket givetvis kommer att ge viss variation i inre diametrar.

En fullständig förteckning över villkorliga pass finns i GOST 28338-89. Det ger en mängd värden från 2,5 till 4000. Men eftersom vi är främst intresserade av rörledningar, kommer vi i framtiden att begränsa oss till stålvatten och gasrör tillverkat enligt GOST 3262-75; deras maximala fjärrkontroll är begränsad till 150.

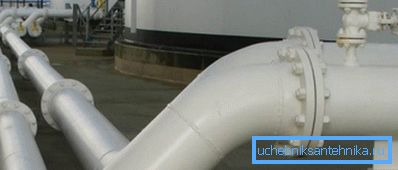

För gasnätet gäller begreppet fjärrkontroll också; De är dock klart inte inblandade i VVS.

Det är användbart att veta att tabellen över värden för villkorlig passage är vald så att varje efterföljande storlek ökar rörledningens kapacitet med 60-100%. Hon, som vi kommer ihåg från fysiken, är proportionell mot tvärsnittsområdet, som växer efter kvadraten av diametern.

Tjock och carvings

Med risken för att förvirra läsaren ännu mer måste vi nämna ytterligare ett faktum rörande rörledningarnas dimensioner. Enligt ryska standarder är måttenheten för rördiameter millimeter.

För DM är det inte angivet, men underförstått; En tum används dock för vatten och gasledningar tillsammans med en del abstrakta villkorliga passager. Så kallas rör DN20 ofta som 3/4 tum, och rör DN32 som 1 1/4.

Referens: Engelska tum är 2,54 cm.

I denna enkla omvandling av inches till det metriska mätsystemet leder vi till en oväntad upptäckt.

Enligt GOST 3262-75 ska dimensionerna av röret DU15 motsvara följande värden:

  • Ytterdiameter - 21,3.
  • Väggtjockleken är 2,5, 2,8 eller 3,2 beroende på vilken typ produkten hör till (den kan vara lätt, vanlig och förstärkt). Följaktligen ger en enkel beräkning oss en inre diameter av 16,3, 15,7 eller 14,9 mm.

Under tiden är 1/2 tum 12,7 mm. Så vad betyder namnet halvt tums rör? Endast det där är det möjligt att skära en rörskärning av motsvarande storlek.

På foto-slingan med rörtrådar på 1/2 tum.

Vi ger några värden på storlekar som ofta används för installation av rörtrådsrör.

Rörstorlek (tum) Yttre diameter (längs åsen, mm) Invändig diameter (vid fördjupningar, mm)
1/2 20,956 18,636
3/4 26,442 24,119
1 33.250 30,294
1 1/4 41,912 38,954
1 1/2 47,804 44,817
2 59,616 56,659

GOST 3262-75

Låt oss dock återvända till vattenledningarna. För att få reda på vilka dimensionerna av röret DU20 eller vad är den yttre diametern på röret DU50, är ​​det tillräckligt att noggrant undersöka GOST 3262-75, enligt vilken de är gjorda.

dimensioner

Villkorligt pass Ytterdiameter Rörväggens tjocklek
lätt vanlig stärkas
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,6 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48,0 3,0 3,5 4,0
50 60,0 3,0 3,5 4,5
65 75,5 3,2 4,0 4,5
80 88,5 3,5 4,0 4,5
90 101,3 3,5 4,0 4,5
100 114,0 4,0 4,5 5,0
125 140,0 4,0 4,5 5,5
150 165,0 4,0 4,5 5,5

Här är en komplett lista över standardstorlekar som beskrivs av standarden. För att ta reda på, till exempel, alla dimensioner på röret DU40, räcker det med att hitta det i bordet.

Var uppmärksam! Den inre diametern är lika med skillnaden mellan ytterdiametern och två gånger väggtjockleken. För en lätt DU40 blir den 48 - (3 x 2) = 42 mm.

Övriga krav

Standarden innehåller inte bara det produktsortiment som produceras av det.

Det har ett antal produktionskrav.

  • Alla VGP-rör är elektriskt växlade, det vill säga de tillverkas genom att rulla en platt billet och sedan svetsa en längsgående söm.

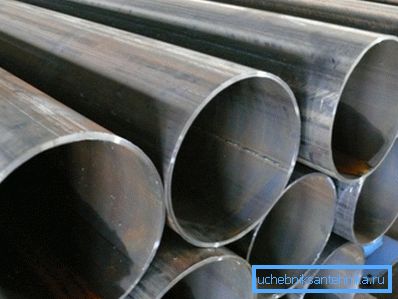

Spår av stygn kan enkelt ses på innerytan.
  • Inom ramen för standarden kan de tillverkas både utan korrosionsbeständig beläggning och galvaniserad.

Nyttigt: priset på det senare är högre med cirka 50%.

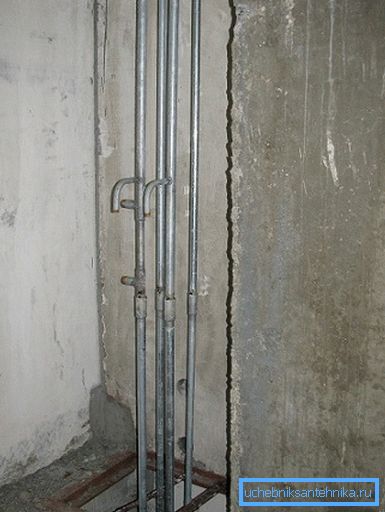

Strömmar av vatten från galvaniserad.
  • Arbetshydrauliskt tryck ska vara minst 25 kgf / cm2 för lätta och vanliga produkter och 32 kgf / cm2 för förstärkt.
  • Längden av raka segment är från 4 till 12 meter.. Enligt GOST kan de levereras obemättade, dimensionella och multipellängder; i det senare fallet görs ett tillägg på 5 mm för varje snitt.

Användbara saker

Låt oss slutligen ge oss några användbara råd till ägaren av ett hus eller lägenhet som ska installera vattenförsörjning eller ett värmesystem med egna händer.

  • Det är vettigt att använda svart stål endast vid uppvärmning. Och då, förutsatt att värmesystemet inte återställs för sommaren: kombinationen av fukt och luft är kontraindicerad.
  • Galvaniserad går uteslutande på trådarna. Instruktionen är relaterad till det faktum att zinkbeläggningen brinner ut på de svetsade lederna.
  • För tätning av gängade anslutningar enklare och billigare att använda linfärg. Lin är billigt men ruttande; färg löser helt detta problem.

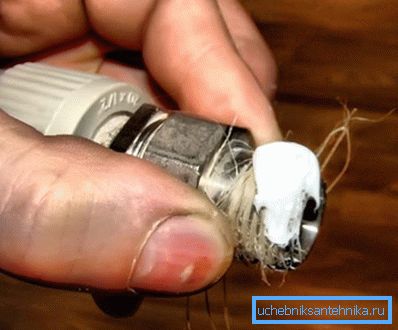

Trådlindning med linfärg.

slutsats

Vi hoppas att det material som föreslås till läsaren kommer att hjälpa honom att orientera sig om standardstorlekarna av stålrör på marknaden. Som alltid finns ytterligare information i videon i den här artikeln. Lycka till!
