Vattenförsörjningsrörslayout: diagram och material som

Vilka rör ska användas för att lösa vatten i en ny lägenhet eller stuga? Hur man ansluter VVS-armaturer Vad är skillnaden mellan serie och kollektorfördelning av vattenledningar i en lägenhet?

Vilken är mer praktisk? Låt oss försöka svara på dessa frågor.

Materialval

Till att börja med bestämmer vi valet av rör.

Observera: Vi kommer att ignorera beslutet, vilket är vanligt för bostäder byggda i sovjetisk stil, svetsade eller monterade vattenrör av stålrör. Med massor av val av moderna material är det helt enkelt omöjligt att komma fram med goda argument till deras fördel.

Vad återstår?

Lista över

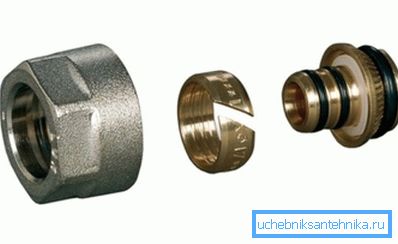

• Metall och plast. Rörelsens rykte är ganska bortskämd av berättelser om nuvarande kompressionsdetaljer. De förtjänade emellertid inte kritik: den enda orsaken till läckaget var blunders under montering, förskjutning av gummitätningar på grund av rörets ovalitet och icke borttagna avfasning. Dessutom märktes inte pressbeslag för en bra tioårsperiod av driften vid läckage.

• polypropen. Vattenfördelning av polypropenrör kräver vissa färdigheter; Dessutom behöver du ett specifikt verktyg - ett lågtemperaturlödstål.

För varmt vatten är det bättre att använda polypropen, förstärkt med fiber eller aluminiumfolie: förstärkning minskar dramatiskt förlängningen av rörledningen under uppvärmning. På långa raka sektioner behöver du dock installera kompensatorer - U-formade böjningar.

• Tvärbunden polyeten. Till skillnad från konventionell HDPE är den mycket värmebeständig och fungerar perfekt på varmt vatten. Flexibilitet och enkel installation på armaturerna kompletterar bilden.

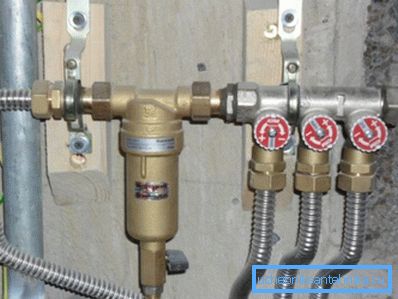

• Korrugerad Rostfri Stål - Välja en paranoid hyresgäst. Möjligheten att tolerera temperaturer upp till 130-140 grader och tryck upp till 25 atmosfärer kombineras med, återigen, flexibilitet och enkel installation av kompressionsdetaljer.

kostnader

Priset på rör och rördelar är en avgörande faktor vid val av material. Hur mycket kommer köparen att kosta linjärmätaren av fodrar i vart och ett av de listade alternativen?

Observera: priserna är mycket beroende av tillverkaren av produkten. I jämförelse användes produkter av märken på ungefär samma nivå; Du kan alltid hitta betydligt dyrare eller billigare erbjudanden.

Det verkar, allt är klart: detaljhandelspriserna fördelas mycket tydligt.

Korten kommer dock att blanda oss med extra kostnader.

• De billigaste inredningarna är polypropen. Med en liten marginal är den andra platsen upptagen av fittings för tvärbunden polyeten. Produkter för montering av metallförstärkt plast och korrugerat rostfritt stål är mycket dyrare.

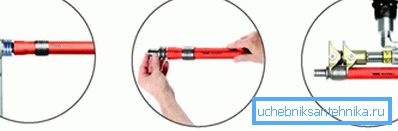

• Metallplast är monterad på kompressionsbeslag med två justerbara skruvnycklar; De kommer också att hjälpa till att montera byggandet av rostfritt stål. För polypropen behövs ett lödstryk med en kostnad från 600 till 1 500 rubel, för tvärbunden polyeten - en förlängare för 8-12 tusen.

Författaren vid den nuvarande tiden skulle troligen bo på metallplastik, helt enkelt för att han har studerat alla funktioner i detta material väl. Det är dock ganska möjligt att läsaren kommer att skapa sitt eget bord av led.

system

Låt oss återvända till layouten. Vilka alternativ är möjliga?

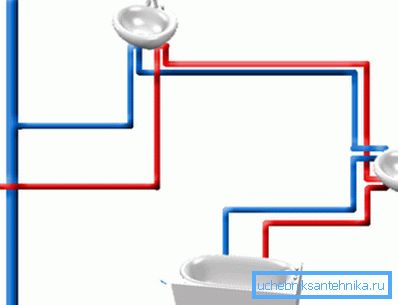

konsekvent

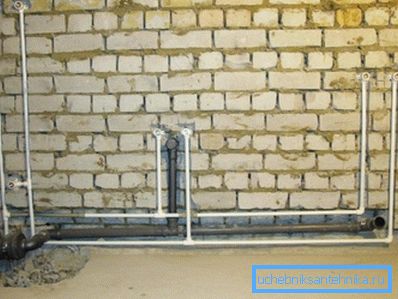

Du kan se det och titta på badrummet i ett sovjetiskt hus. Alla rörsystem är kopplade till ett gemensamt par rör - kallt vatten och varmvattenförsörjning, förgrening gjord med tees.

Fördelarna med detta system är enkelhet och låg kostnad. Har det brister

Huvudproblemet med den seriella anslutningen är tryckfallet på en sanitetsanordning när vatten strömmar genom en annan. Höga och skadliga ord från duschen till personen som slog på vattnet i köket är karakteristiska för en sekventiell ordning.

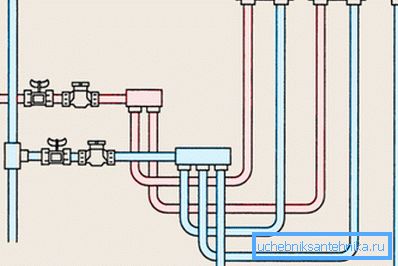

Fördelare

I detta fall levereras en kollektor från stigaren eller inloppet, utrustad med avstängningsventiler för varje enhet. Foderet på alla kranar, duschar och toaletter är också individuellt. Om rörets tvärsnitt till kollektorn är högre än sanitetsutrustningen, kan du glömma tryckfallet.

Vad är fångsten? I ett stort rörflöde och i det faktum att dessa rör inte på något sätt dekorerar väggarna.

Förresten: Om ledningarna för avloppsrör och rörsystem är färdiga innan ett nytt hus eller lägenhet är färdig kan de avlägsnas för falska väggar.

blandad

Båda programmen kan kombineras inom samma badrum. Ett typiskt exempel är när ett handfat, diskbänk och duschkabinett är anslutna via en kollektor, och en tvättmaskin och toalettskål är anslutna via tees.

Vilket system är bättre att välja när du installerar ett vattenrör med egna händer?

• Om i en stadslägenhet finns alla sanitära apparater på samma linje på stigarens sida, är vårt val en konsekvent anslutning. Tryckfallet vid användning av de beskrivna materialen kommer att minimeras genom deras låga hydrauliska motstånd.

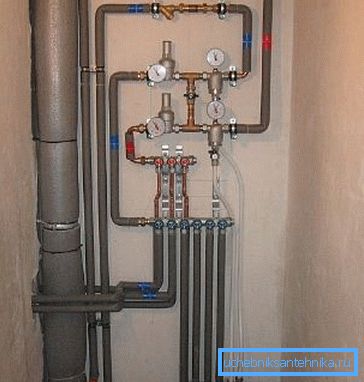

• I bostäder där stigarna ligger mellan badrummet och toaletten eller badrummet och köket är det bättre att ha en kollektor. Antalet rör kommer inte att förändras, men koncentrationen av ventiler vid en punkt kommer att vara mycket bekvämt.

• Instruktionen för stugan bestäms återigen av sin layout. I allmänhet är samlaren motiverad där ofta samtidig användning av flera punkter av vattenflöde.

slutsats

Vi hoppas att informationen som erbjuds läsaren hjälper honom att göra rätt val. Videon i den här artikeln innehåller ytterligare material om hur distributionen av vattenrör kan genomföras (se även artikeln Distribution av rör i badrummet: hur man gör det).

Lycka till!
