Varmvatten: egenskaper och installation av en resistiv kabel

Om objektets konstruktion är tillräckligt genomtänkt och det inte finns några olika ekonomiska alternativ, är också uppvärmningen av vattenröret förutsatt i förväg och behöver inga modifikationer vid slutförandet av konstruktionen. Sådana åtgärder inkluderar att ledningen är djupare än markens fryspunkt med 50 cm, liksom dess isolering med mineralull, skumplast eller extruderat polystyrenskum i källare eller inuti lagerväggar.

Men det här är tyvärr inte alltid möjligt, därför kan du i force majeure-situationer använda en resistiv kabel, som vi kommer att beskriva nedan, och även visa videon i den här artikeln.

warming

Motståndskabel

Självreglerande kabel, som kan användas för att värma vattenförsörjningen, är gjord i form av ett tjockt band, där polymermatrisen värms av parallella halvledare.

Ett sådant system är utformat för självhushållning, det vill säga halvledare reglerar sin uppvärmningstemperatur oberoende, därför är utbrändningen av detta system i princip omöjligt. Dessutom kan en sådan tråd skäras på vilken plats som helst, om dess längd överskrider det erforderliga, men kan inte vridas på den.

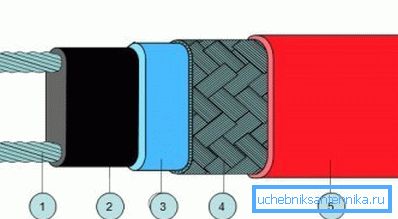

Den modifierade polyolefinen, som appliceras i två lager på en värmekabel, skapar utmärkt mekaniskt skydd mot nötning och chock, kemiska aktiva substanser (lösningsmedel, acetoner, petroleumprodukter) och fungerar också som en utmärkt dielektrisk.

Om du vill köpa en resistiv kabel av denna typ, glöm inte att priset är mycket högre än PNSVs, men du är helt lättad över kontroll över temperatur och spänning.

Installation och preliminär beräkning

När du väljer en resistiv enhet måste du ta hänsyn till tre grundläggande parametrar för installationen:

• Vattenrörets diameter;
• Det material från vilket rörledningen är gjord
• Den potentiella kapaciteten för värmeisolering över tråden.

Tabell över förhållanden av rörets diameter till tjockleken på isolering från tredje part

Obs. Vid uppvärmning av en VVS med en resistiv tråd, innehåller installationshandboken också ytterligare värmeisolering med polystyren, extruderat polyetenskum eller mineralull. Annars kommer hälften av energin att slösas, det vill säga gå in i rymden.

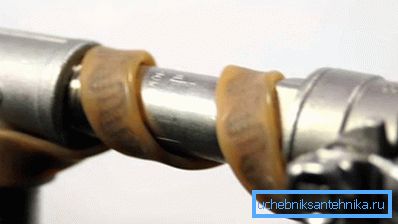

• Installation av en resistiv värmekabel kan utföras på två sätt - externt och internt. Extern läggning kan göras på flera sätt: Kör kabeln i en rak linje på ena sidan av röret, eller två band på båda sidor, men du kan också lägga den i en vågig linje och till och med lägga ihop den, men det senare alternativet kommer att orsaka mycket problem. Sådan ytmontering utförs huvudsakligen i de fall då vattenförsörjningen eller avloppssystemet redan har monterats och tas i bruk.

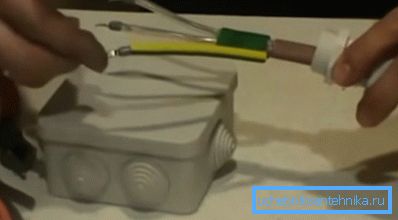

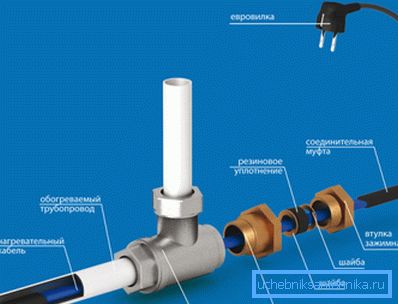

• När du köper en resistiv värmekabel för inomhusinstallation, bör du se till att du säljer hela satsen, som förutom ledningen innehåller en hylsa med en körtel för att försegla ingången, samt ett skärningssats för anslutning. Innan du börjar rengöra ändarna, ska du sätta en gängad hylsa på tråden, och därefter klämman själv, vilken bör tätt pressas mot polyolefinmanteln (läckageskydd).

• Först och främst måste du sträcka änden av den skärmade flätan, och för att göra detta, rengör polyolefinhylsan ca 30-40 mm och vrid skärmen i form av flagellum - du behöver den för jordning. Därefter ska du avlägsna nästa lager av polyolefin med 15-20 mm för att rengöra uppvärmningsändarna, som visas på toppbilden, se till att marken inte har möjlighet att kontakta värmematrisen.

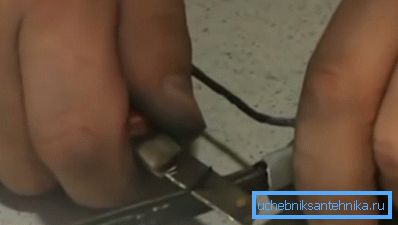

• Nu börjar du klippa matrisen själv och det är bäst att vrida kabeln sidledes och försiktigt, som om du skärpen en penna, ta bort isoleringen först från ena sidan och sedan från andra sidan. Lös sedan upp kopparledarna på sidorna och skär isoleringen från mitten. Försök inte göra någonting - matrisen är tillräckligt stel och det är bäst att ta bort det på det här sättet.

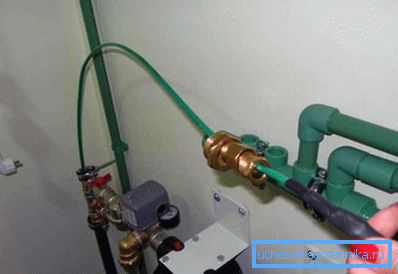

• För att ansluta de två delarna behöver du en tvåkanaladapter från satsen, fördjupningarna som du förfyller med tätningsmedel, som också levereras med utrustningen. Vid ändarna av tråden läggs också på första plast och därefter metallrör, som är pläterade med tång i form av plintar, vilka sätts in i en sköld eller en speciell låda, som i den övre bilden. Därefter sätta kabeln inuti rörledningen genom tee och dra åt tätningshylsan som du sätter på i början.

Rekommendation. När du väljer en resistiv ledning för värmevattenrör, bör du vara uppmärksam på certifieringen av isolering - den ska vara lämplig för användning av mat. Om det inte finns något sådant intyg, kan ledningen endast användas för installation i avloppssystemet.

slutsats

Efter installationen måste du försegla kabelns ände med egna händer och för att göra det, dela det och anslutningen. Endast i detta fall måste du göra ändarna av olika längder, det vill säga klippa en över den andra 5 mm längre tillsammans med munstycket och fylla med tätningsmedel.
