Varmvalsat rör: produktionsteknik och nuvarande standard

Hur gör produktionen av sömlösa rör metoden för het deformation? Vilken GOST på stål sömlösa varmvalsade rör är för närvarande i kraft? Låt oss försöka svara på dessa frågor.

Produktionsteknik

Låt oss börja med studier av produktionsteknik.

1. Cylindriska spetsar (stavar) laddas i ugnen med hjälp av en elektrisk brokran. Lastning styrs av hyresvärden och utförs individuellt som de redan uppvärmda stavarna behandlas. Avlastning - även bit för bit, rullbord.
2. Stavar skärs i ämnen med uppmätt längd.

Nyfiken: Saksens utformning ger förekomst av värmebeständiga skärmar som skyddar hydrauliken mot överhettning med infraröd strålning. Temperaturen på arbetsstycket vid ugnsutloppet överstiger väsentligen 1000 grader.

1. Vid piercing kvarn blir den monolitiska cylindern ihålig: rullarna matar arbetsstycket mot piercingstången.
2. En dorn sätts in i den tidigare stången (nu kallad en ärm), på vilken rullning kommer att utföras. Då passerar hylsan rullarna, vilket vrider den till ett rör något tjockare än den erforderliga diametern.
3. Dornen avlägsnas och skickas sedan till badet för kylning och smörjning.
4. Rörets bakre ände är skuren med en såg: Vid avlägsnande av dornen deformeras den delvis.

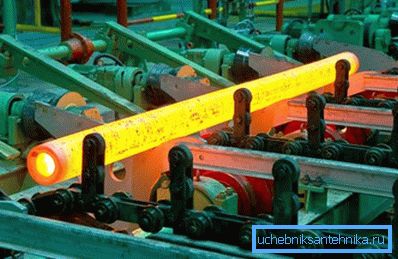

5. Röret upphettas med en induktionsvärmare och går in i reduktionsvalsarna och kalibrerar den till målstorleken. Rullarna kyls kontinuerligt med vatten under drift.
6. Efter kylning och omriktning med rullar börjar ett kallt skärningssteg: ett enstegspaket av rör pressas och skärs i stycken av uppmätt längd.
7. Efter att ha passerat kvalitetsstyrningsavdelningen är färdiga produkter bundna i paket och skickade till lageret.

Reglerande handlingar

Vad ska vara sömlösa varmvalsade rör enligt GOST? Låt oss först titta på de siffror som styr produktionsnormerna.

Det finns två av dem:

• GOST 8732-78 för deformerade rör av sömlöst stål bestämmer deras sortiment och maximala toleranser.
• GOST 8731-74 innehåller tekniska krav för produkter och beskriver kvalitetskontrollmetoder.

Nyfiken: På ett antal leverantörers officiella webbplatser anges standardnummer 8731-78. Det finns en uppenbar förvirring: dokumentet antogs 1974 och trädde i kraft den 1 januari 1976. Det kan antas att den obefintliga GOST 8731-78 för stål sömlösa varmvalsade rör är 8731-74 och 8731-87 blandad i någons vilda fantasi, antagen under omstruktureringen och senare avbruten.

Låt oss lära känna kraven i dokumenten.

GOST 8732-78

Den fullständiga förteckningen över storlekar med vilken sömlösa rör kan tillverkas enligt GOST 8732-78 är för stor för överföring. vi nämner bara intervallen.

• Diameter - från 20 till 550 mm.
• Väggtjocklek - från 2,5 till 75 millimeter.

• Mätningen av löpmätaren varierar från 1,08 till 878,57 kg.

Förresten: Tillverkare och återförsäljare anger vanligtvis priset på vilket stål som helst per längd, men per ton. Om du ska göra lite metallarbete med egna händer, måste du räkna om listerna i vikt.

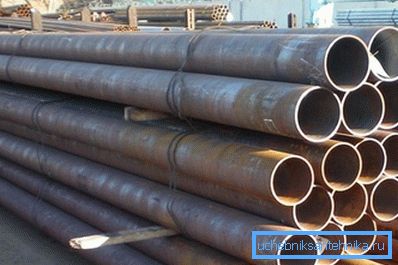

• Längden av ledningar av obestämd längd som fastställs av standarden är från 4 till 12,5 meter. Men i samförstånd med kunden får man tillverka större eller mindre segment.

• Maximal avvikelse i längd är +10 mm med en längd på upp till 6 meter och upp till +15 mm med en längd på mer än 6 m eller en diameter på mer än 152 mm.

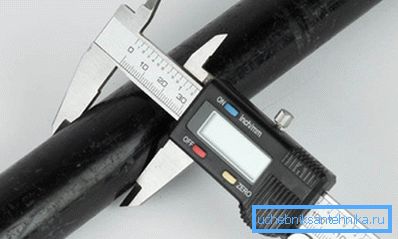

Toleranserna för ytterdiametern för läsarens bekvämlighet sammanfattas i tabellen.

På samma sätt fortsätter vi med tillåtna avvikelser i väggtjocklek.

I samordning med kunden kan rören levereras:

• Genom väggtjocklek och innerdiameter;
• Med varierande tjocklek och med yttre och inre diameter.

GOST 8731-74

Vi vänder oss till studien av det andra dokumentet.

Produkter av intresse för oss är gjorda:

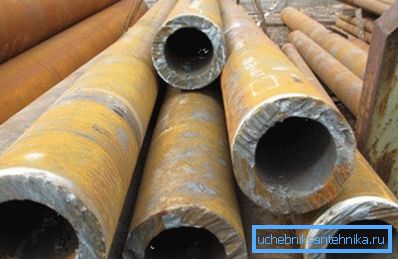

• Med rationering av mekaniska egenskaper (draghållfasthet, utbytesstyrka och relativ förlängning) av stålkvaliteter St6sp, St5sp, St4sp och ST2sp. Med en väggtjocklek på mer än 10 mm är hårdheten också standardiserad.
• Med standardisering av kemisk sammansättning.
• Med ransättning och sammansättning och mekaniska egenskaper.
• Med ransonering av komposition och selektiv kontroll av bilder efter värmebehandling.
• Utan ransättning, men med obligatoriska hydrauliska prov.

Det finns inga sprickor, solnedgångar och brister på ytan av produkterna. Mindre defekter och dross kan emellertid vara närvarande om de inte tar bort väggarna bortom toleransgränserna.

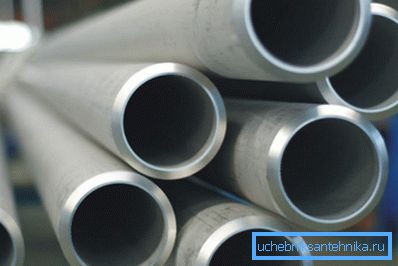

Rörens ändar skärs i rät vinkel. Dock tillåts standard och stål sömlösa varmvalsade rör med fasad svetsning. Kamfervinkel - minst 70 grader mot längdaxeln. (Se även artikeln Butt-Weld Pipe: Funktioner.)

Vid skärning av rör med en väggtjocklek på mer än 20 mm kan inte bara miter sågar utan även gasskärare användas; i detta fall bör kvittot för skuren inte vara mindre än samma 20 mm.

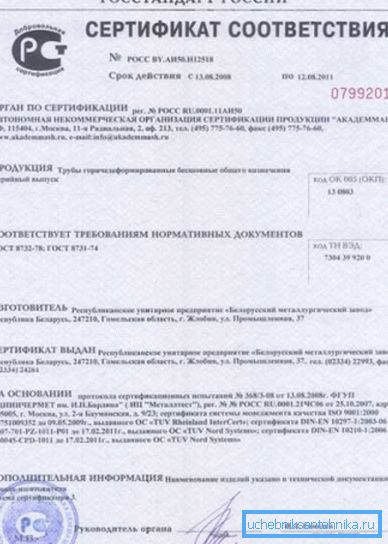

Kundens godkännande av rör utförs i partier. Texten i GOST innehåller detaljerade instruktioner för bildandet av partier: produkterna i dem väljs utifrån diameter, väggtjocklek, stålkvalitet, typ av värmebehandling och levereras med en certifikat av enstaka dokument. (Se även artikeln Stålrörsrör: Funktioner.)

Antalet produkter i en sats är också överens: För en diameter upp till 76 mm - högst 400 stycken, med en större diameter - högst 200.

Men med en diameter på mindre än 76 mm och en väggtjocklek på 2,5 mm kan satsen ökas till 600 enheter.

Regleringsdokumentet listar möjliga testmetoder. Men utan tekniska detaljer: för dem hänvisar han läsaren till relevanta standarder.

Följande typer av tester tillhandahålls:

• Kontroll makrostruktur;
• Visuell inspektion med arkivering av detekterade fel
• Bestämning av kemisk sammansättning

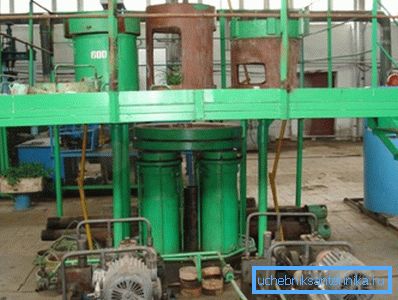

• Dragprovning;
• Hårdhetsprov
• tillplattning;
• På böjen;
• Ombordstigning
• För distribution
• Hydrauliskt prov.

slutsats

Vi hoppas att informationen som erbjuds läsaren kommer att vara användbar. Som vanligt kan du bekanta dig med ytterligare tematiska material genom att titta på videon i den här artikeln. Lycka till!
