Värmesystem med tvångsrörelse i ett privathus: problem och

Hur kan ett värmesystem installeras med tvångscirkulation med egna händer? Vilka frågor och problem kan uppstå på olika stadier av arbetet? Hur väljer man en pump med önskad kapacitet och rör med optimal diameter? I artikeln kommer vi att försöka svara på dessa frågor.

Val av rör och radiatorer

Låt oss börja med val av material, batterier och rörledningsstorlekar.

material

Vattenuppvärmning med tvungen cirkulation innebär en autonom krets som inte är relaterad till det centraliserade nätet.

Det bör klargöras: vanligtvis är kretsen ansluten till kallvattensystemet med en bygel för att fylla den med vatten. Efter det att kylvätskan är fylld är dock spärren ordentligt stängd.

I så fall är värmeparametrarna förutsägbara, stabila och säkra även för de mest utsatta moderna materialen:

• Trycket i kretsen hålls inom 1,5-2,5 kgf / cm2.
• Typiska tillförsel- och returrörstemperaturer är 70/50 C.

Det bästa valet för värmesystemet är polypropen, förstärkt med aluminiumfolie. Förstärkningen är inte så stor från styrkan, men för att den kompenserar för den höga koefficienten för linjär expansion av polypropen under uppvärmning. (Se även artikeln Polypropylenrör: Funktioner.)

Uppvärmningsanordningen, optimal för våra ändamål, - En radiator av aluminiumsektion.

Orsakerna?

• Det är ett anständigt utseende, i överensstämmelse med vilken rumsdesign som helst.

• Rimligt pris (från 300 rubel per sektion).
• Hög värmeavledning (ca 200 watt per sektion med 500 mm mitt-till-pin-nipplar).

dimensioner

Det rimliga läget för den inre diametern av rör av vilken typ som helst är:

Observera: Polypropylen är märkt med ytterdiameter, som är ca 5-7 mm större än innerdiametern. De angivna inre diametrarna motsvarar dimensionerna 20, 25 och 32 mm.

pump

val

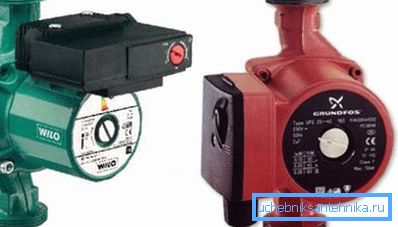

Vad ska vara en pump för ett värmesystem med tvångscirkulation? Det uppenbara valet är en apparat med en våtrotor, låg hastighet och tillåten prestandajustering (steg eller jämn). (Se även artikeln Enrörs värmesystem: funktioner.)

De två viktigaste parametrarna för någon pump är det tryck som skapas av det och dess prestanda vid den hydrauliska motståndet hos kretsen som motsvarar detta tryck.

Vilka värden ska stoppas?

1. Maximal hydraulisk motstånd av en krets med rimlig längd - 1-2 meter. Följaktligen är det för ett privat hus (om du självklart inte bygger ett palats där du kommer att vara värd för internationella konferenser), är ett tryck på 4 meter, typiskt för de yngre enheterna av alla kända tillverkare, tillräckligt.
2. Kapaciteten är vald så att hela kylvätskan i kretsen passerar genom pumpen på cirka 20 minuter. (det vill säga pumpkapaciteten i kubikmeter per timme är lika med tre gånger kylvätskans volym).

För att beräkna prestandan finns det också ett alternativt system som är kopplat till värmeffekten hos pannan eller kretsdelen.

Den reduceras till en formel av formen G = Q / (1,163 * Dt), i vilken:

• G - önskad prestanda i kubikmeter per timme.
• Q är värmeffekten hos pannan eller kretsen i kilowatt.
• 1.163 - Vattenets genomsnittliga värmekapacitet.
• Dt är delta-temperaturen mellan flödet och returröret. Vid standardvärden på 70/50 är det lätt att beräkna, det är lika med 20.

Så, med en pannaffekt på 36 kW, kommer den rimliga minsta prestandan att vara 36 / (1,163 * 20) = 1,55 m3 / timme.

montering

Hur man installerar en pump med händerna i tvångsuppvärmning av huset

I allmänhet finns det inte så många regler här.

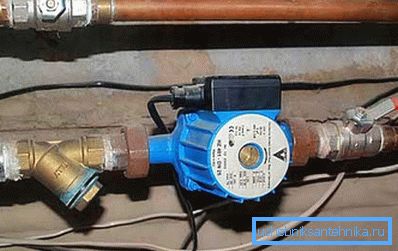

• En våtrotorpump är monterad med en stående horisontell axelposition.

• Eftersom funktionen att kyla motorn och smörja lagren tilldelas kylvätskan är pumpen extremt känslig för dess kvalitet. Härifrån - en viktigare rekommendation: En värmekrets med tvångsflöde bör innehålla en sump (i den enklaste versionen - ett grovt filter), som är monterat direkt framför pumpen.
• Pumpen och filtret är avskurna från resten av kretsen med ett par ventiler, vilket möjliggör rengöring av sumpen eller avlägsnande av pumpen med minimal förlust av kylvätska.
• När pumpen installeras i en krets som regelbundet arbetar med naturlig cirkulation lämnas en bypass med en diameter som motsvarar fyllnadsdiametern mellan bindningarna till pumpen. Bypassen är utrustad med en kulventilventil eller -ventil.

Ytterligare utrustning

Utöver slampumpen måste det tvångsuppvärmda systemet innehålla:

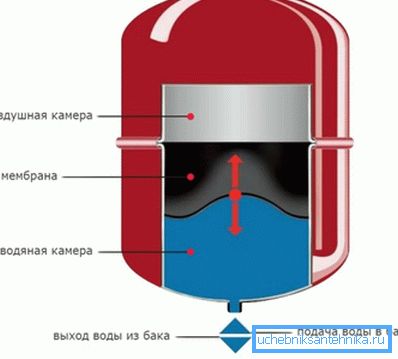

1. Expansionstank. Den placeras vid någon punkt i konturen där det inte finns någon turbulens. Tankens volym bör vara ungefär lika med 10% av kretsens volym.

1. Tryckavlastningsventil för att förhindra rörbrott när expansionstanken överflödar.
2. Tryckmätare för tryckreglering.
3. Automatisk luftventilation.
4. Luftventilation (Mayevsky-kranar eller konventionella ventiler) i kretsens övre punkter (inklusive trafikstockningar med lägre matningsradio).

system

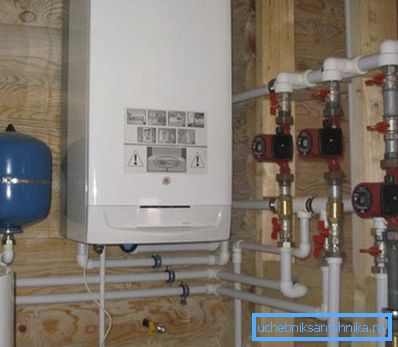

Det är uppenbart att det specifika systemet för värmesystemet med tvångscirkulation bestäms huvudsakligen av husets konfiguration. Vi kommer dock som exempel att ge några populära lösningar.

I detta diagram:

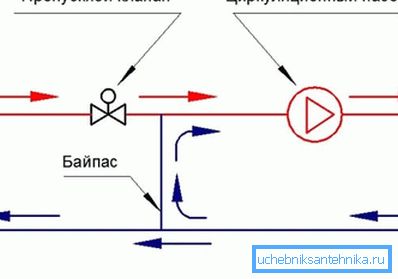

Detta system är intressant eftersom det tillåter dig att skapa en extra lågtemperaturkrets. För att minska temperaturen används en mätad tillförsel av vatten från en rak linje genom en termostat och återcirkulering av returflödet.

slutsats

Vi hoppas att det material som föreslås till läsaren hjälper honom att utforma sitt eget värmesystem. I den bifogade videon kan du som vanligt hitta ytterligare information. Lycka till!
