Värmekabel för rör: installations- och driftsfunktioner

I den här artikeln kommer vi att prata om vad som är en värmekabel för rör, vad är dess enhet och hur det kan användas för att undvika frysning av rörledningen. Med hänsyn till de klimatförhållanden som är typiska för driften av rörledningar i Ryska federationen, är det möjligt att förhindra frysning och efterföljande misslyckande under kalla årstider, genom uppvärmning av det transporterade flytande mediet.

Användningen av en speciell tråd tillåter inte bara att utesluta sannolikheten för bildandet av isstopp och upprätthålla de önskade tryckparametrarna, utan också avsevärt minska djupet av vattenledningar.

Olika värmekabel

Tidig värmekabel för rör på marknaden representeras av ett brett sortiment av produkter från utländska och inhemska tillverkare. Och det är därför det är så viktigt att förstå vilken produkt, i vilken syfte den är avsedd och vad som ska köpas, och vad är bättre att vägra.

Konventionellt presenteras hela kabeln för värmevattenrör:

• resistiv modifiering;
• självjusterande modifiering.

Båda typerna av uppvärmning har unika egenskaper som bör beaktas vid val och installation. Tänk på de tekniska och operativa egenskaperna hos båda versionerna så detaljerat som möjligt.

Motståndskabel

En resistiv kabel för uppvärmningsrör är en, oftare två spiralformade tunna ledare belagda med polymerisolering. Den största fördelen med detta alternativ är ett rimligt pris.

Viktigt: Kabeln som presenteras i försäljning, realiseras av segment av en viss längd med motsvarande motstånd. Därför är det nödvändigt att omedelbart välja lämplig storlek eftersom det inte kommer att vara möjligt att skära den inköpta ledningen till godtycklig längd.

Enkeltrådanslutning är gjord från båda ändarna. Stark modifiering från ena änden är kortsluten och från den andra änden är den kopplad till händerna mot strömkällan. Valet av en stark tråd är mer föredragen, eftersom den behöver hälften så mycket som vid en enda kärnkabel.

En tekniskt avancerad version av resistiv värmekabel är en zonavsnittskabel. Strukturellt är systemet en huvudkabel, längs med vilken det finns två trådar med låg resistans.

Mellan dessa ledningar, på något avstånd från varandra, anslutna segment av spiralledare. Zonal modifikation av värmekabeln är dyrare än den vanliga analogen, emellertid kan en sådan ledning, om så är nödvändigt, skäras i enlighet med lämplig längd.

Nackdelarna med resistiva kablar inkluderar möjligheten till överhettning, sannolikheten för kalla zoner, både i början och i slutet av kretsen.

Bland fördelarna noterar vi sådana egenskaper som:

• lågt pris;
• långsiktig konstant kraft;
• noll sannolikhet för inströmsström;
• enkel installation;
• tillförlitlighet och hållbarhet för systemet som helhet;
• driftsäkerhet.

Självreglerande kabel

Självreglerande kabel för värmerör består av två ledare omslutna i en gemensam polymermantel. I enlighet med omgivande temperatur ändras ledarens motstånd, vilket resulterar i att värmeffekten automatiskt regleras vid varje punkt på ledningen.

Denna typ av kabel är tillverkad anpassad till en specifik temperatur, till exempel kan du köpa en modifiering avsedd för smältande istemperatur.

Ledningarna är märkta med lämplig märkning, där indikatorer som mätare per meter effekt vid + 10 ° C och effekt vid minus omgivningstemperatur anges.

Kablar av denna typ är ekonomiska, tillförlitliga och säkra i drift. Tråden kan skäras till önskad längd, vilket eliminerar materialavfall under installationen.

Viktigt: Självreglerande värmesystem kräver professionell inställning till installationsarbetet. Vid otillräcklig kvalitetsinstallation av änd- och adapterhylsor kan hela värmesystemet misslyckas.

Resistiv ledningsoperation

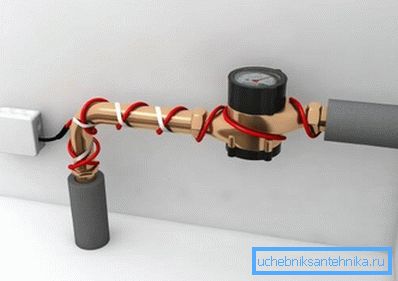

Denna typ av kablar fungerar som en vanlig elvärmare, och därför verkar installationen och driften av enheten inte vara särskilt svår.

Som redan nämnts är i enlighet med metoden för anslutning till strömförsörjningsresistiva ledningar uppdelad i enkelkärnor och tvåkärnor:

1. Enkelkärnvärmekabel - Detta är en enda ledare, täckt med isolering, skyddad av en flätad och en övre polymermantel, vilket ger den önskade graden av täthet.

Eftersom kabeln är ansluten på båda sidor ska den lutas, så att båda ändarna ligger på samma plats där anslutningen är gjord. Den mest rationella metoden för installation är installation på båda sidor av röret.

Enledare-resistiv ledning kan bara läggas från utsidan och det finns ett antal bra skäl till detta:

• Att lägga en kärnkabel i rörets hålighet tar dubbelt volymen, vilket sannolikt kommer att resultera i en minskning av vattentrycket och efterföljande blockeringar.
• Det interna arrangemanget kommer sannolikt att bli en interlacing av tråden, vilket sannolikt kommer att leda till överhettning och efterföljande fel.

1. Föruppvärmning av ett rör med en tvillingkabelkabel är en storleksordning effektivare och enklare.. Uppvärmning utförs i två åder och behöver därför inte lägga ut en slinga.

Denna fördel gör det möjligt att placera ledningarna med samma framgång både utanför och inuti röret. På grund av att kablarna är sammanfogade i en fläta, kommer ledningen i ledningen inte att påverka trycket och leder inte till blockering.

Installationsanvisningarna för en värmekabel med två kärnor innebär att du sätter in en tee i ett rör. Vinkelrör används för att infoga resistiv kabel inåt. För att vattnet som passerar genom rören för att inte gå ut, installeras en särskild hermetisk koppling på detta utlopp.

slutsats

Nu vet du vilken ledning som ska värma upp rörledningen. Styrd av ovanstående information kan du skydda rörledningen från frysning och säkerställa maximal effektivitet vid driften.

Du kan hitta mer användbar information om värmepanna med en kabel genom att titta på videon i den här artikeln.
