Värmekabel för rör: 3 typer av apparater för aktiv

Vattenuppvärmningskabel för rör kan vara en utmärkt lösning i en situation när det är nödvändigt att skydda innehållet från exponering för låga temperaturer. Naturligtvis kräver driften av sådana system tillräckligt stora mängder el, men i vissa fall är sådana kostnader ganska motiverade.

Så att du kan navigera i alla olika kabelprodukter och korrekt tillämpa dina valda modeller, presenterar vi i de följande avsnitten den mest relevanta informationen om detta ämne.

Kallt rörskydd

Placeringen av rörledningar utomhus och i ouppvärmda lokaler (i vindar, källare etc.) måste åtföljas av åtgärder för att skydda mot låga temperaturer. Faktum är att i kylan fryser vätskan, vilket i sin tur kan leda till fullständig eller partiell blockering av röret, och ibland till dess bristning.

För att förhindra sådana problem brukar vanligtvis användas på följande sätt:

• Du kan lägga rör under marken frysning. Som regel hålls den positiva temperaturen i en tempererad zon på ett djup av ca 1,5 m, även i svår frost, så det finns ingen anledning att oroa sig för att frysa vatten.

Var uppmärksam! I norra regioner måste rören begravas mycket starkare, och i permafrostzonen är denna metod vanligtvis inte tillämplig.

• Med öppen läggning, såväl som när den placeras vid ett grunt djup av kommunikationsomslaget isoleringsmaterial. Oftast används glasull eller mineralullskyddet för detta, men nyligen har skumpolystyrenkonstruktioner också blivit populära.
• Slutligen kan en speciell kabel installeras på rörledningens yta (eller inuti) för att garantera frystskydd.. Med strömmen av elektrisk ström värms denna kabel upp, vilket ger en betydande del av värmen till röret och dess innehåll.

Trots den tillräckliga komplexiteten i genomförandet och höga kostnader är den tredje metoden den mest effektiva. Därför används kabeluppvärmningsledningar där ökade krav ställs på stabiliteten hos vattenförsörjningen och avloppssystemen.

Kabeltyper

resistiv

Det enklaste systemet som används för att bibehålla den optimala temperaturen på rörledningen är en resistiv kabel.

Dess design innehåller följande element:

• Fast resistent nichrom conductor. Med passagen av nuvarande värmer upp, som är den främsta källan till värme.

Var uppmärksam! Beroende på antalet sådana ledare utmärks enfärgade och tvåkärniga modeller.

• Fotopolymerisolering som skyddar ledaren från kretsen och ger värmeöverföring till fläkten.
• En flätad koppartråd som utför funktionen av likformig fördelning av den valda ledande bostadsvärmen. Det kan också vara ett avskärmningsskikt.
• Extern isolering med god värmeledningsförmåga. Det förhindrar korrosion av koppar- och nichromdelar, vilket skyddar dem på ett tillförlitligt sätt mot fukt och förväxling.

En viktig egenskap hos resistiv kabel är att den slås på och av med en separat termostat. Funktionerna hos denna enhet regleras i automatiskt läge enligt mätvärdena för de installerade temperatursensorerna.

Närvaron av termostat och temperaturindikatorer gör systemet ganska sårbart. När minst en av dessa noder är urkopplad eller misslyckad går kabeln i kontinuerligt driftläge och som ett resultat misslyckas det snabbt på grund av överhettning.

Självreglering

De ovan beskrivna nackdelarna saknar självreglerande system för uppvärmningsrör:

• Som med resistiva kablar är källan till uppvärmning ledande ledningar av nikrom eller liknande legeringar.
• Åven placeras i polymerernas isoleringskanaler med hög värmeledningsförmåga.
• En halvledarmatris ligger mellan kanalerna beroende på temperaturen: ju mer det värms upp bildas de mindre ledande banorna i den.
• Således utförs kabeldriftens inställning automatiskt: när röret kyls ner, matar matrisen intensiv ström och ledarna värmer upp mer. Ju högre temperaturen stiger, ju lägre kabelns ledningsegenskaper kommer att vara så risken för överhettning och smältning av ledarna minimeras.

Var uppmärksam! En ytterligare pol av ett sådant system är avsaknaden av en termostat och sensorer.

Den viktigaste nackdelen med självreglerande värmare är deras relativt höga pris (cirka 200 rubel per linjär mätare). Systemets tillförlitlighet kompenserar vanligtvis för sådana kostnader.

intern

En separat grupp av enheter består av interna kablar.

Till skillnad från de mer populära utomhusenheterna är de monterade direkt i rörets hålighet och kännetecknas av mycket större effektivitet tack vare minimering av värmeförluster.

• Som huvudkälla för värme används vanligtvis en speciell självreglerande värmekabel för installation i röret. Sådana modeller är utrustade med mer tät isolering med bra fukttäta egenskaper, vilket gör att de kan skydda metallledare och dör från kretsen.
• Resistiva modeller kan också användas för inomhusinstallation, men detta är undantaget snarare än regeln.
• Förutom själva kabeln ingår speciella kopplingar och körtlar för installation på rörledningen vanligtvis i värmesystemsatsen.
• Enheten drivs från 220V nät. Ibland rekommenderar instruktionen att man kopplar ledarna genom en avbrottsfri strömförsörjning för att hålla dem i drift under ett strömavbrott.

Installationsteknik

Utomhusinstallation

Både externa och interna ledare kan installeras manuellt.

Faktum är att installationen inte uppvisar några speciella svårigheter - du behöver bara följa några enkla regler:

• För privata hus väljer vi en modell med en effekt på 30 till 60 W / m - i tempererad zon är det helt enkelt inte nödvändigt längre.
• Rengör röret från smuts, damm och rost. För den mest effektiva värmeöverföringen behöver vi ledaren passa tätt mot metallen eller plasten.

Tips! Om polymerpipelinjen upphettas, bör röret förpackas med försmält material innan du installerar värmeöverföringselementen. Så värmen fördelas jämnare, och risken för smältning av PVC eller polypropen reduceras till ett minimum.

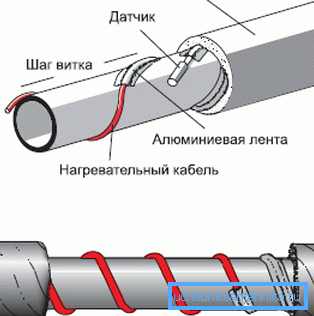

• Vi lägger kabeln längs röret (med en rak eller vågig linje) eller vindar en spiral i steg på upp till 40 cm. Vid användning av resistiva modeller tillåter vi inte ledarna att korsa: de kommer att bränna ut mycket snabbt vid kontaktpunkten.
• Varje 20 cm fixerar vi ledaren med hjälp av metalliserad tejp eller ett speciellt värmebeständigt bandage.
• För att minska värmeförlusten limar vi kabeln på toppen med ett aluminiumband på en polymerbas, varefter vi överlappar det med en värmeisoleringsjacka.

Inomhusinstallation

Den interna installationen är något mer komplicerad:

• Vi väljer en modell vars längd motsvarar längden på det uppvärmda rörsegmentet. Här är det nödvändigt att ta hänsyn till att ledaren inte ska passera genom ventilerna och planera installationen med detta i åtanke.

Tips! Sådana system kan endast användas i rörledningar med en inre diameter av 20 mm och mer.

• En tee med ett lämpligt tvärsnitt skärs in i röret vid kabelingångspunkten.
• Vi får ledaren i röret, se till att uppvärmningsdelen är helt dold i lumen.
• Fixa enheten i tee med hjälp av medföljande tillbehör och adaptrar.
• Vi kopplar värmaren till elnätet med hjälp av en plugg eller växelplatta.

Om en självreglerande kabel användes kan testkörningen utföras under alla förhållanden. Men det är önskvärt att testa resistiva modeller och bara använda dem när man fyller alla rör med vatten, annars ökar risken för överhettning väsentligt.

slutsats

Applicera en värmekabel för rör (som det kallas ibland en värmekabel), förhindrar vi att vatten fryser på vintern. Och det betyder att varken minskningen av trycket eller vattentillförseln och avloppsvattnet kommer att bli fruktansvärt för oss även i den allvarligaste frosten. Du kan lära dig mer om driftsprincipen och metoden för installation av de beskrivna enheterna i videon i den här artikeln.
