Värmekabel för avlopp
På vintern förekommer ofta isbildning av taket, och smältvattnet smälter och fryser för att bilda hängande istappar. Men detta hotar inte bara olyckor, det frusna vattnet i rännan kan förstöra det, eftersom vattnet expanderar när det fryser. Bli inte förvånad om du ser på din frostiga vintermorgon att ditt dräneringssystem har brutit. I det här fallet är det nödvändigt att börja reparera, vilket i sin tur leder till oförutsedda avfall.

Innan den kalla vinterperioden börjar bör man se till att sådana problem inte uppstår. Men vad kan man göra så att vätskan i avloppssystemen inte fryser och isbildning inte bildas? Vi måste organisera uppvärmningsavloppet. Detta kommer inte bara att hålla det intakt, men skyddar också dig och din familj mot olyckor. Detta hjälper dig att värma kabeln för avlopp. Låt oss ta reda på vilken kabel för avloppet som är bättre att välja, och hur du kan göra uppvärmningen av hela systemet med egna händer.
Från var frost och istappar förekommer

Var kommer isen på taket från, för på vinterns tid regnar det inte, och ingen häller vatten på taket ovanifrån. Två faktorer påverkar frostbildning.
Temperaturskillnad dag och natt. Särskilt denna faktor utövar sitt inflytande under vårens tidiga tid, när det på dagens snö påverkar solens värme och det smälter på taket och gradvis strömmar in i avloppssystemet. Med början på natten ändras lufttemperaturen och når en punkt under noll, vilket resulterar i att smältvattnet börjar frysa. Så här bildar is is i rännor och rör. Detsamma gäller för takets överhäng när istappar hänger från det. Råd att hela dräneringsdesignen inte är avsedd att motstå extravikt. Om det inte brister i en viss del av expansionen, kan den lätt bryta, inte kunna bära isens vikt. I det här fallet måste du helt ändra det.

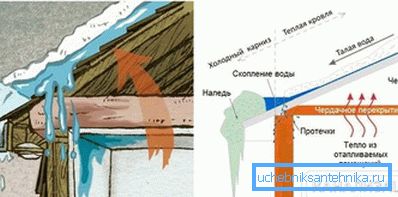

Effekten av "varmt tak". Ofta gör utvecklare tak eller varma vindar. Om taket är dåligt isolerat kan värmeförlust uppstå. Det visar sig att även på vintern, när temperaturen är under noll, börjar snön smälta, eftersom rummet är uppvärmt och, även om det är lite, täcker taklocket. Tja, då är systemet detsamma som i det första fallet: Flödar ner, vattnet svalnar och fryser sedan igen. Konsekvenserna är desamma. Men i detta fall eliminerar installationen av värmekabeln i dräneringsröret inte själva problemet, utan bara konsekvenserna: isbildning och isbildning. Det är naturligtvis bättre att lösa själva problemet, och inte symptom, genom att värma taket.
För att förhindra att taket värms upp på vintern, rekommenderar vi professionella att göra ett så kallt kallt tak när den ventilerade vinden inte värms inuti. En annan sak är att korrekt utföra takkakan, där isoleringen väljs med tillräcklig tjocklek och det finns en ventilationsgap. Det är dock inte en 100% garanti för att problemet kommer att lösas helt. För tillförlitlighet är det bättre att utföra uppvärmning av avloppssystemet. Men frågan uppstår, vilken kabel är bättre att välja?

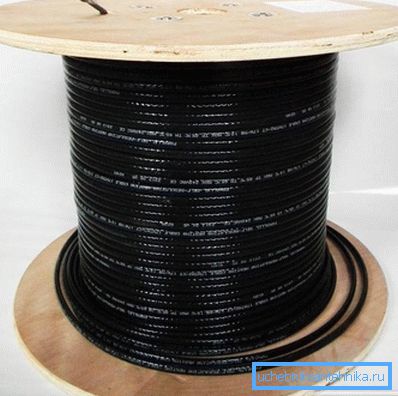

Välja en värmekabel

För att förhindra isbildning på överhängen och i avloppssystemet, använd värmekablar, som i vår tid ökar popularitet. Men hur man väljer en sådan kabel så att den effektivt utför sin uppgift och är ekonomisk? Till att börja med bör det noteras att två typer av värmekabel finns på marknaden som är lämpliga för uppvärmning av avlopp:
- Motståndskabel. Det ser ut som en enkel kabel, som består av en metalldirigent täckt med isolering. Kabelns särdrag är att den har konstant motstånd, en konstant uppvärmningstemperatur under drift och konstant effekt. Uppvärmning av elementet sker genom att ansluta kabeln till en sluten krets av el, det vill säga det fungerar från utloppet.
- Självreglerande kabel. Denna typ har stor potential för uppvärmning av takhänget och vattenavloppssystemet. Det är mer tekniskt än resistivt, och består av en matris (värme självreglerande element), inre och yttre isoleringsskal och skärmfäste. Egenskapen hos en sådan kabel är att matrisen reagerar på omgivningstemperaturen och när temperaturen sänks eller ökas ändras graden av dess uppvärmning.

När du väljer en kabel för uppvärmning måste du ta hänsyn till operativspecifikationen, eftersom den påverkas av den yttre miljön och negativa temperaturer. Var uppmärksam på det yttre polymerskalet av produkten behåller sin styrka och täthet under olika förhållanden. Kablarna ska ha följande prestanda egenskaper:
- Arbeta vid hög luftfuktighet. Inverkan av fukt, som alltid kommer att vara närvarande, bör inte påverka hela värmesystemets prestanda. Du måste försiktigt isolera kabelanslutningar för att säkerställa täthet.
- Hög mekanisk hållfasthet. En viktig indikator, eftersom den yttre skyddshöljet kommer att utsättas för olika yttre påverkan: det här är den tunga vikten av snöhatten, hagel, fåglar som vill pecka på kabeln etc. Skalet måste tåla alla laster samtidigt som integriteten upprätthålls.

Endera av de två typerna av kablar kan effektivt utföra uppvärmning av avlopp och taköverhängning, eftersom var och en av dem har sina egna egenskaper, fördelar och nackdelar. För att underlätta uppgiften att välja en produkt, låt oss titta på dessa funktioner.
Resistiv eller självreglerande

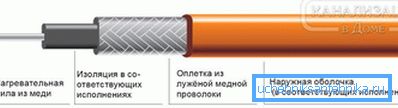

Principen för drift av resistiva modeller är att när den är påslagen, omvandlas elektrisk energi till termisk energi. Huvudskillnaden hos sådana kablar är deras överkomliga kostnad och tillförlitlighet under drift. Faktum är att kabelns konstruktion är ganska enkel. Det finns singelkärnmodeller - av mindre kapacitet och starka - med ökad kapacitet. Oftast är dessa ledare gjorda av koppartråd. Men så att det under arbetet inte orsakar elektromagnetisk strålning, tillhandahålls ett speciellt avskärmningsskal. Det utför också funktionen att jorda tråden. För att skydda ledningarna från yttre påverkan och förhindra kortslutning, tillhandahålls en yttre polymermantel.

På grund av styrkan hos den elektriska strömmen som passerar ledarna värms kabelytan upp, vilket leder till värme till den yttre miljön, i vårt fall, till rännan och takets överhäng för smältande snö. Låt oss också överväga vissa funktioner vid driften av dessa värmeelement:
- Den maximala längden på en sådan kabel är ca 200 m.
- Klippning av kabeln, återanslutning av den, är förbjuden, eftersom den kan påverka dess prestanda. Det rekommenderas att utföra alla beräkningar i förväg, ta reda på det totala antal bilder du behöver och välj den optimala längden på den fasta kabeln.
- Det är mycket effektivare när man köper för att köpa en komplett uppsättning på en gång, där det inte bara finns kabeln, utan även styrenheter och fäste.

Dessa kablar har några signifikanta nackdelar. En av dem är en hög förbrukning av elektrisk energi, vilket kommer att påverka dina räkningar. För att säkerställa god uppvärmning behöver vi modeller vars nominella effekt varierar från 100 till 180 W / m. En annan signifikant nackdel är att förhållandena i vilka olika delar av kabeln kan vara belägna skiljer sig åt. Vissa områden kan vara i luften, en annan under lövverket, den tredje under snön etc. Men det är så att värmeöverföringen av hela kabeln är densamma. För att smälta snön behöver du därför en viss mängd värme, vilket kommer att slösas bort i andra områden som inte kräver sådan uppvärmning. Det visar sig att uppvärmning av taket och avloppet, du bär några förluster och uppvärmning är ineffektivt.

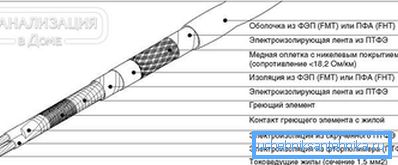

Ett alternativ är en typ av sådana kablar med zonal uppvärmning av kabeln. På grund av konstruktionsegenskaperna uppstår inte uppvärmningen av kabeln över dess yta, men endast i vissa områden. En annan lösning är att välja kablar med olika motstånd.
Tips! Medelpriset för sådana produkter beror huvudsakligen på deras konfiguration och kraft. Till exempel kan det vanligaste kabeln utan extrautrustning köpas för 100 rubel per 1 m.
En helt annan sak är en självreglerande kabel. Detta alternativ är mycket mer ekonomiskt och lönsamt. Den är idealisk för uppvärmning av avlopp, eftersom kabelns främsta fördel är att den förbrukar mindre energi och reglerar strömmen av själva strömmen, beroende på omgivningstemperaturen. Den består också av två ledande ledningar, vilket ger en resistiv effekt. Endast dessa ledningar är anslutna med en specialmatris, som reagerar på temperaturfluktuationer. Ju lägre temperaturen desto mer kabeln värmer upp och vice versa.
Men det finns en signifikant nyans som gäller uppvärmning av avloppet med denna kabel. Den största nackdelen med sådana kablar är deras höga kostnader, så installation av en sådan kabel för avlopp är väldigt dyr. Varför? För om vinteren kommer temperaturen alltid att falla under noll. Det visar sig att kabeln kommer att fungera dygnet runt till dess maximal effekt, och det finns praktiskt taget ingen möjlighet till självreglering. Som en följd, när det gäller funktionalitet kommer effekten av en sådan kabel ner till en traditionell resistiv kabel, men du betalade bara för det flera gånger dyrare.

Ändå kan detta korrigeras om du dessutom köper en justeringsenhet för styrkan hos inkommande ström. Om du byter en sådan enhet med en temperatursensor, kan du själv justera värmeffekten beroende på utetemperaturen, vilket ger dig speciella möjligheter.
Egenskaper självreglerande kabel:
- stort värde. Medelmodeller vars effekt är 15 W / m. kommer att kosta dig från 210 rubel för 1 mp;
- säkerhet och tillförlitlighet
- ekonomi och enkelhet;
- över tiden kommer polymerinsatsen att kollapsa, eftersom det har ett visst antal operationscykler. Efter det kommer graden av strömledning att minska avsevärt.
Med tanke på alla ovanstående faktorer kan du bestämma vilken värmekabel som helst. Allt beror på dig och din önskan. Professionella rekommenderar att man kombinerar självreglerande kablar med resistiv, då effektiviteten och kvaliteten på uppvärmningen kommer att öka. Till exempel kan resistiva kablar användas i takdelen, som har en konstant temperatur och effektivt värmer överhänget från snö och is. Men självreglerande kablar kan monteras i avloppssystemet i takrännorna.
Tips! Om vi talar om beräkningen av kraft och strömförbrukning av kablar, är det för resistiva modeller det bästa alternativet som har en effekt på 18-22 W / m. Vid val av självreglerande kablar, var uppmärksam på modellerna 15-30 W / m.

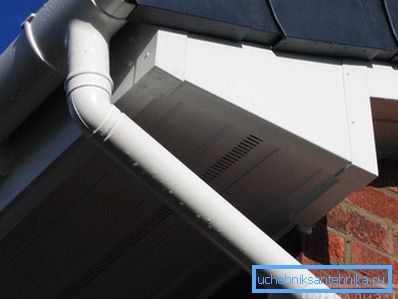

Tips! Tänk på att om ditt dräneringssystem är tillverkat av polymermaterial, är den maximala effekten av sådana kablar 17 W / m. och inte mer. Annars finns det risk för att avloppet kan skadas av överdriven värme.
Allt du behöver göra är att beräkna rätt mängd material och köpa det i butiken.

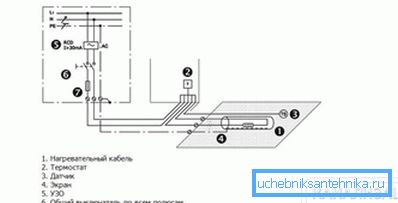

Komponenter av värmesystemet för dränering

Du bör veta att förutom direktuppvärmningskablar innehåller värmesystemet andra komponenter:
- Fästelement för att fästa kablarna på plats.
- Kontrollpanel Denna enhet omfattar: en trefasbrytare, en skyddsanordning för att stänga av systemet med en känslighet av 30 mA, en fyrpolig kontaktor, enpolig brytare för varje fas, en brytare för termostaten och en larmlampa.
- Distributionsnätverkskomponenter: Strömkabel som matar upp värmekablar, signalkablar som kopplar termostatsensorerna till kontrollpanelen, ledningsboxar och kopplingar för att säkerställa täthet för alla anslutningar.
- Termostat. För att reglera hela kabelsystemet för uppvärmning kan två typer av apparater användas: en termostat direkt, vilken styr systemet vid ett givet temperaturområde och en väderstation. Skillnaden mellan väderstationen är att utöver det inställda temperaturområdet kan det styra närvaron av nederbörd och smälter på taket. I sin komposition finns det inte bara en temperatursensor, men också en fuktighetsgivare. Vissa modeller har både en fuktighetsgivare och en temperatursensor inuti.

Saken är att när den konventionella termostaten används i kabelsystemet måste du övervaka situationen: om det finns nederbörd på taket, starta systemet manuellt, och om de inte är, stäng av det. Tack vare meteorologiska stationen kan hela arbetsprocessen enkelt automatiseras och enheten kan fördröjas för att stänga av. Men om vi pratar om priset är det fortfarande lönsamt att köpa termostater och göra allt arbete manuellt. Låt oss nu lära oss hur du monterar ett sådant system själv.
Teknisk installation av värmesystemet

Till att börja med, låt oss se i vilka områden värmekablarna för vattenavloppssystemet måste läggas. Det här är främst platser där smältvatten kommer ut och områden där frost bildas. Vad är dessa platser:
- Rännor. Det är obligatoriskt att placera värmekablarna i kanalerna i en eller flera strängar längs hela längden.

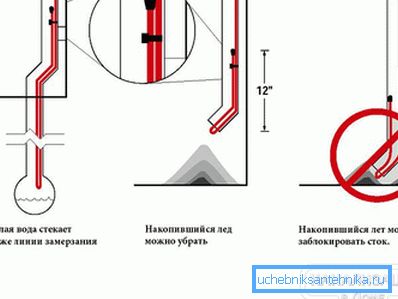

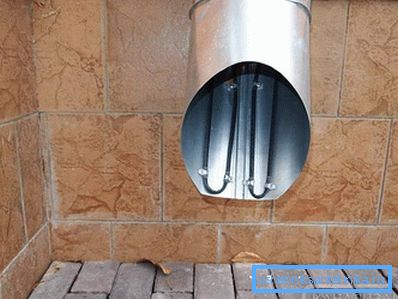

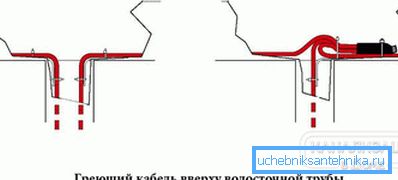

- Avloppsrör, avgaser från takrännorna. Dessutom är det nödvändigt att stärka kratrarna och utgången på rören, där isen oftast bildas. Vanligtvis placeras två kabelband i själva röret.
- Endova tak. Kabeln läggs upp och ner. Längden väljs minst 1 m från början av överhänget, men det rekommenderas att göra detta med 2/3 av dalens totala längd.

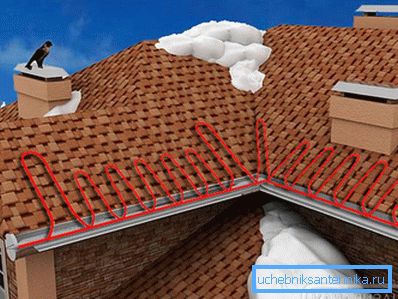

- För att förhindra bildandet av istappar och is på takets takfotar staplas trådarna med hjälp av "ormen" -metoden. I detta system ingår att lägga en värmekabel längs kanten av takskenorna. Det bör påpekas att på hårda ytor beror snedstegets steg på mönstret och på mjuka tak beroende på den kraft som kabeln ger per kvadratmeter. Höjden på en sådan triangel är vald så att ingen kall zon bildas på ytan som värms upp. Annars kan is förekomma på sådana platser.
- Kapelnik på linjen av separation av vätskan. Det är nödvändigt att fästa en eller två trådar, beroende på droppens storlek och design.


Och nu ska vi titta närmare på hur man släpper ut kabelvärmesystemet. Du måste installera systemet enligt följande regler:

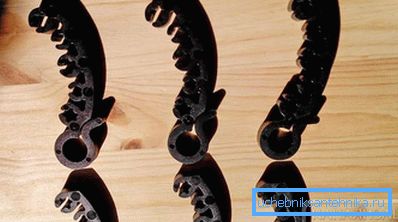

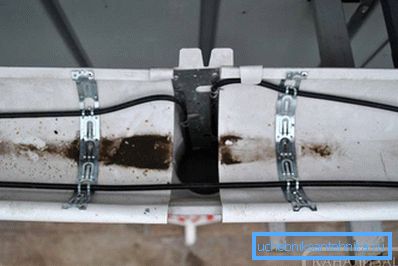

- För att fixa värmekabeln i takrännorna bör du använda ett speciellt monteringsband. Bandremsor, monterade över, håll kabeln ordentligt på rännan. Tape monteringssteget för olika kablar är annorlunda. Till exempel måste en självreglerande kabel fixas i steg om 50 cm och en resistiv kabel är 25 cm. Tejpen är fastsatt på spåret med nitar och för att inte bryta åt tätheten behandlas dessa platser med tätningsmedel.
- I avloppsrören är kablarna fixerade med monteringsband eller värmekrympslang. I det fall då rörets höjd är mer än 6 m rekommenderas att kabeln dessutom är ansluten till en metallkabel i ett isolerande skede för att överföra hela belastningen till den.

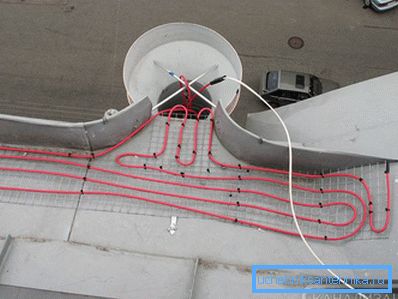

- I tratten och i rörets ände är värmekablarna fästa med samma monteringstape med nitar.
- I takmaterialet måste kabeln fästas med monteringsband på tätningsmedlet. Det finns ett annat alternativ: i ett mjukt tak uppstår fastsättning på grund av speciella SLT-C-klämmor, som är fastsatta med skruvar eller naglar på taket. Men det finns en möjlighet att taket börjar läcka, så allt måste förseglas med silikon tätningsmedel. I metalltaket är sådana klämmor fästa vid revbenen.
- Innan du monterar elementen i värmesystemet måste du inspektera alla installationsplatser. De ska inte vara främmande föremål, skarpa kanter kan skada kabeln.
- Kabeldelen bör kontrolleras för att överensstämma med deras längd uppvärmningszon.
- Om det vid kontrollen visar sig att kabeln är för lång eller inte tillräckligt lång måste sektionen klippas, tas bort eller läggas till, dämpas, expanderas och säkras.
- Därefter är det nödvändigt att installera installationslådorna, ringa upp dem och beräkna isolationsmotståndet i sektionerna.
- Därefter monteras termostatsensorerna, ström- och signalkablarna läggs.
- Nästa steg är installationen av kontrollpanelen.
- Nu mäts motståndet och ström- och signalkablarna ringer.
- För tillförlitlighet är det nödvändigt att testa om skyddsavstängningsanordningen fungerar.
- Därefter är det bara att justera termostaten till önskat temperaturområde och testköra hela systemet.
Det är allt, nu är din dränering och taket överhänget uppvärmt, vilket gör att du kan lösa problemet med att frysa vatten på dessa platser, liksom bildandet av snö och istappar. Var försiktig när du gör allt arbete i höjd. Använd en pålitlig stegladdare eller ställning.

video
Så här installerar du kabeln PTC för uppvärmning av avloppet, se i videon:
