Värmeisolering av rör: frysning och spädning av kylmedel

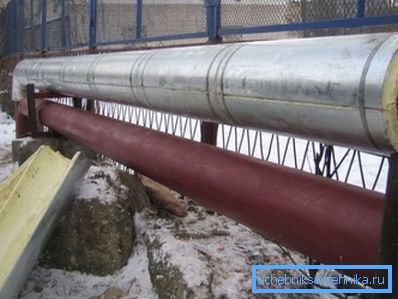

Värmeisolering av rörledningar i värmenät, samt vattenförsörjning och avloppssystem är praktiskt taget obligatoriskt. Detta beror på att när de rör sig genom rören kan deras innehåll antingen utsättas för låga temperaturer (det finns risk för frysning) eller förlora värmeenergi.

För att undvika detta använder experter en mängd olika metoder, där de mest populära kommer att diskuteras i vår artikel.

Grunderna för isolering

Behovet av att utföra arbete

Alla åtgärder för att isolera rörledningar utförs med ett specifikt mål - för att minska påverkan av yttre faktorer på rörets innehåll.

Beroende på situationen kan nyanser dock variera:

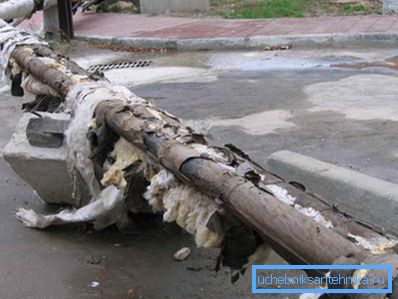

• Om vi ​​talar om uppvärmning och varmvattenförsörjning är det nödvändigt att minimera energiförluster under transport av kylvätskan.. Medan det heta vattnet når rörledningen från pannrummet till huset (speciellt på vintern) kommer det att svalna med ca 10-15⁰C. Följaktligen kommer finansiella förluster också att vara betydande.

• Dessutom är värmeisolering av varmvattenrör i bostads- och industrilokaler också viktigt.. Den är monterad för att skydda personer från brännskador när de kommer i kontakt med de uppvärmda väggarna på kommunikationskretsarna.
• Med kallt vatten och avloppssystem har vi ett något annorlunda problem.. När temperaturen i luften minskar ökar risken för att vätskan i frysan frysas, vilket i de tidiga stadierna leder till en försämring av trycket och sedan till en fullständig blockering.

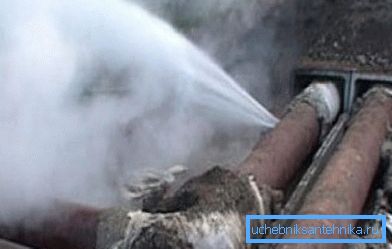

• Om du försöker använda ett system där ett isblock har bildats kan ett rör bryta. med alla följder (i bokstavlig och figurativ mening).

I själva verket används metoderna som beskrivs nedan för att lösa dessa tre problem.

Tillvägagångssätt för att lösa problemet

Skydda rörledningar från extremiteter och yttre påverkan på flera sätt:

• För det första kan avloppsrörledningarna (fekal och stormavlopp) samt vattenförsörjningssystemet utrustas med aktiva värmesystem. Sådana system är värmekablar som antingen är monterade ovanpå ett rör, eller införda i dess lumen och anslutna till elnätet.

Var uppmärksam! Vid kontinuerlig användning rekommenderar användaren att man använder sig av självreglerande ledningar som inte överhettas och inte brinner ut, eftersom de automatiskt kopplas ur när alltför stor uppvärmning uppstår.

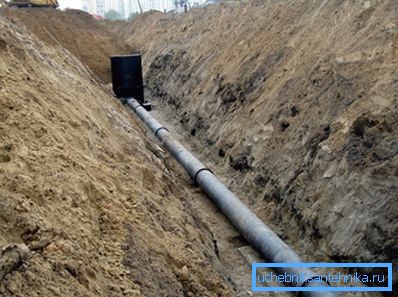

• För det andra kan rör läggas på ett sådant sätt att de har minimal kontakt med låga temperaturer. Vanligtvis för detta är all kommunikation begravd i marken under nivån av dess frysning.

• Även denna grupp av metoder innefattar läggning av rörledningar i underjordiska slutna brickor: systemet är beläget i en relativt isolerad luftkammare, luften som kyler ner mycket långsammare.
• Möjligheten att "gömma" röret under marken är dock inte alltid. Därför används i de flesta fall värmeisoleringskretsen av porösa material. Denna krets fungerar som en buffertzon, förhindrar värmeförlusterna av varmvätska och skyddar kallt vatten och avlopp från frysning.

Det är den här tekniken som vi ägnar oss åt vår detaljerade granskning.

Regulatorisk avveckling

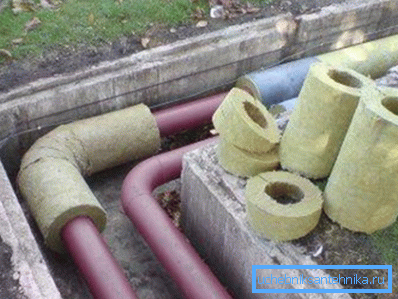

Grunddokumentet som reglerar material och metoder som används vid värmeisolering av olika kommunikationer är SNiP 2.04.14-88. I denna standard samlas information om isoleringstekniken samt de grundläggande kraven som läggs fram för skyddskretsarna.

Om vi ​​analyserar de viktigaste bestämmelserna i detta dokument innehåller SNiP om värmeisolering av utrustning och rörledningar följande rekommendationer:

• Uppvärmning bör vara en obligatorisk komponent i något system, oavsett kylvätsketemperaturen.
• För det värmeisolerande skiktets utrustning kan användas som färdigt (nedan kommer vi att berätta om funktionerna i systemen "rör i rör") och prefabricerade konstruktioner.
• Vid isolering är det viktigt att skydda metalldelar mot korrosion, eftersom rost sprider sig mycket snabbare.

• Det optimala är en flerskiktskonstruktion av kretsen, som inkluderar själva isoleringen, fastsatt med fästelement, ångspärr och ett skyddsskikt av metall, tät polymer eller fiberduk. Även i vissa fall är det uppskattat att en förstärkande kontur installeras, vars huvuduppgift är att skydda porösa material från krossning och för att förhindra deformation av själva röret.

Också i dokumentet är formlerna genom vilka tjockleken på varje lager beräknas. Data om den minsta tillåtna effekten (för SNiP) värmeisoleringskrets, som vi har samlat i tabellen nedan:

Det bör noteras att huvuddelen av kraven i standarden gäller arrangemang av högkapacitetsuppvärmningsnät samt huvudvattenförsörjningssystem och avloppsrör. Men även om du gör byggandet av ett vattenförsörjningssystem eller avloppssystem med egna händer, bör du bekanta dig med detta dokument och, om möjligt, använda de uppgifter som finns i den när du utformar och installerar.

Granskning av material

Polymermaterial

Tala om de material som används för att minska värmeförlusten, i första hand tänker vi vanligtvis på skummade polymerer. Detta är ganska rimligt, eftersom sortimentet av sådana produkter är väldigt brett och därför är det inte svårt att välja den sort som passar bäst för vår situation.

Först av allt förtjänar sådana kompositioner uppmärksamhet:

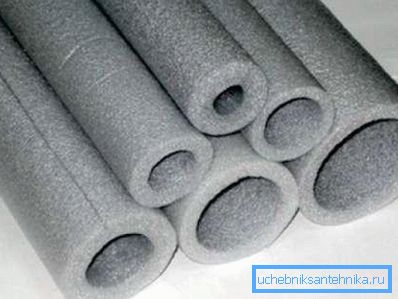

• PE skum. Denna isolering kännetecknas av hög porositet, låg densitet och relativt låg mekanisk hållfasthet. Vanligtvis är PE-skumrörisolering gjord i form av avlånga cylindrar med slits, vilket möjliggör snabb installation även utan speciella färdigheter. Nackdelarna med PFE-isolering innefattar vanligtvis snabb slitage på grund av mekanisk skada och låg värmebeständighet.

Var uppmärksam! För att underlätta monteringen av täcken och för att förhindra att materialet tas bort bör man välja en modell vars diameter motsvarar rörets diameter.

• Frigolit. Den har låg elasticitet och stor styrka, därför produceras den i form av ett "skal" från flera segment. För att ansluta delarna tillsammans, låses med spikar och spår är gjorda på kanterna, vilket gör att du kan göra utan fästanordningar och bli av med "kalla broar". Det är dyrare än polyetenskum, men tjänar också många gånger längre.

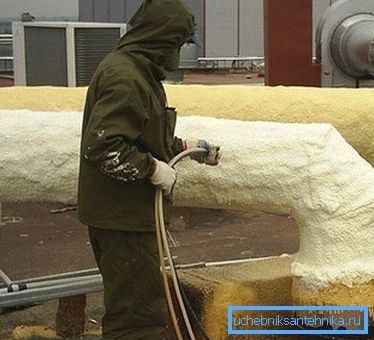

• Polyuretanskum. Vanligtvis används för produktion av förinstallerad isolering, men kan användas i vardagen. Finns i form av "skal" av två eller fyra segment, såväl som i form av isolerande skum. Sprutning av polyuretan gör att du kan tillhandahålla effektiv isolering av kommunikationer med den mest komplexa formen, medan det resulterande skalet är förseglat.

Tips! Till polyuretanskum efter polymerisering förstörs inte under påverkan av ultraviolett strålning, det är belagt med antingen färg eller non-woven cloth. Vid val av material är det väldigt viktigt att säkerställa att den har tillräcklig ångpermeabilitet.

Fibermaterial

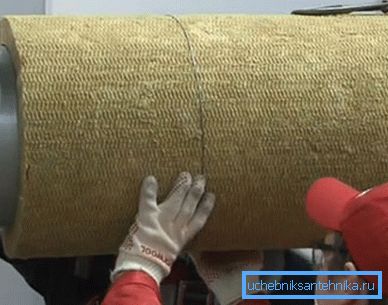

Inte mindre (och ibland fler) populära än polymera isoleringsmedel är isoleringsmaterial baserat på mineralull och dess derivat.

De har sådana fördelar:

• Låg värmeledningsförmåga, som säkerställs genom en unik inre struktur som bildas av ett flertal fibrer.
• Betydande motstånd mot yttre faktorer, nämligen värmning, inträngning av syror, alkalier, oljor etc.

Var uppmärksam! Ett extra plus är att mineralullskalet inte skadar gnagare.

• Möjligheten att behålla form utan att installera en extra ram.
• Rimligt pris.

Samtidigt bör det noteras att under installationen av sådana värmeisoleringskretsar är det nödvändigt att säkerställa att materialet inte krymper och på ett tillförlitligt sätt skyddas mot vätning, eftersom dessa effekter kan avsevärt minska effektiviteten av sitt arbete.

Både mineralull- och polymerisoleringsskal ger ofta en metalliserad beläggning av aluminium eller stålfolie av olika tjocklek. Denna beläggning fungerar som en värmesköld som reflekterar infraröd strålning och minskar värmefördelningen i atmosfären.

Konstruktioner med hög densitet

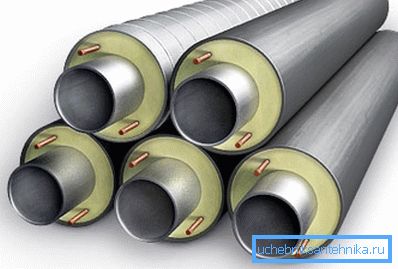

Slutligen består en separat grupp av förisolerade rör för värmenät ("pipe in pipe" -systemet). De levereras med ett redan monterat värmebesparande hölje, och mästarens uppgift är att bara kombinera alla detaljer i ett enda system.

Huvudkomponenterna för byggandet av sådana rörledningar är:

• Basen är en metall- eller polymerrör. Det fungerar som ett bärarelement för hela systemet, det kan tillverkas med sömlös teknik eller genom svetsning.
• Det isolerande skiktet, som oftast är tillverkat av polyuretanskum (PUF). Som regel appliceras den på röret enligt fylltekniken genom att fylla det speciella formverket med den smälta massan.

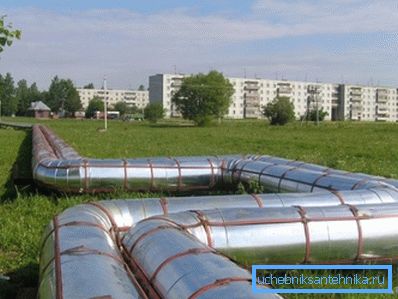

• Skyddskåpa Det är utfört av polyeten (pip PPU PE) eller galvaniserat stål (PPU OT). Den första sorten är avsedd att ligga i marken med hjälp av kanaliserande teknik, den andra - för placering i friluft.
• Dessutom läggs fjärrstyrningstrådar - kopparledare - ofta i tjockleken på polyuretanskumets isolering, vilket medger att man bestämmer hela rörets tillstånd och tydligt lokaliserar de områden där isolerings- eller stödstrukturen skadades.

Rör levereras från fabriken helt monterad och svetsad. Värmeisoleringskretsarna kombineras antingen med hjälp av speciella värmekrymphylsor, eller genom foderkopplingar av mineralull med ett folielag.

Självmonteringstips

Komplexiteten i processen att anordna isolering beror till stor del på omfattningen av arbetet. Om inom ett privat hus du kan klara på några timmar, måste du jobba ganska hårt när du lägger motorvägen.

Nedan ger vi instruktioner där vi kommer att försöka ta hänsyn till alla huvudpunkter.

Vi börjar beskrivningen med tekniken för isolering av de rör som ligger utanför.

Vi tjänar den underjordiska delen enligt följande:

• I botten av gräset ligger avloppsbryggor av betong med hög vattenbeständighet.
• Vi placerar rören i facket och försiktigt tätar lederna.
• Ovanifrån lägger vi på värmeisoleringsskydd, och sedan sätter vi in ​​produkter med ånggenomträngligt glasfiber. För fixering använd speciella polymerklämmor.
• Vi stänger locket med en bricka, varefter vi täcker den med jord som tagits bort från gräven. Det är lämpligt att lägga en lera-sandblandning i klyftan mellan brickans väggar och kanten av grävningen, följt av komprimering.
• Om brickan inte används, läggs rören på ett lager av komprimerad jord fylld med sand och grus.

Något annorlunda är värmeisoleringens arbete med den externa rörledningen:

• Börja, rengör alla delar av rost, ta bort det med en metallborste.
• Sedan behandlar vi rören med en korrosionsförening.

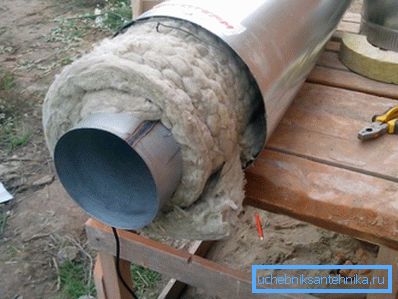

• I nästa steg installerar vi antingen polymeren "skal", eller vi packar varje rör med mineralullrullisolering.

Var uppmärksam! Du kan också applicera ett lager av polyuretanskum eller flera lager keramisk isolerande färg. Vid färgisolering finns möjlighet att spara på korrosionsbehandling.

• På samma sätt som i det föregående fallet skapar vi ett skyddande skikt, bara här kan du också använda foliebelagd film med polymerarmering.
• För att fästa hela strukturen använder vi stål- eller plastklemmar.

Det enklaste sättet att isolera interna rörledningar är: Vi lägger polyetenskumskal på motsvarande diameter på dem och fixar dem med folieband eller plastfästen.

slutsats

Värmeisolering av utrustning och rörledningar ska utföras enligt ett standardschema med lämpliga material. Endast i detta fall kommer varmvattnet att förbli varmt hela vägen från pannrummet till huset, och det kalla vattnet fryser inte ens i extrem kyla. Mer detaljerat diskuteras frågorna om isolering av kommunikation på videon i den här artikeln.
