Vad ska vara trycket i rören och vad denna indikator beror

Sökmotorerna kör ofta en fråga om hur mycket tryck som finns i uppvärmningsrören, men denna inställning är inte korrekt, eftersom MPa i systemet beror på vilket system som är centraliserat eller autonomt i ditt hus, och även här kan dessa siffror skilja sig.

Till exempel, när man använder kylmedel till låghus, är trycket mycket mindre än för höghus, så det kommer att skilja sig åt i själva kretsen. Låt oss hantera dessa korrelationer tillsammans och ta en titt på den extra videon i den här artikeln.

Tryckförhållande

Trycktyper

Obs. För att beräkna rörets styrka för tryck (för den platta konturen) är det nödvändigt att förstå vilka typer av denna mätning som helst finns.

• Med statiskt tryck menas en kolumn med vatten, mer exakt dess höjd, som pumpen kan lyfta från en panna eller ett centralt pannrum - beräkningen av effekt beror på detta, särskilt för höghus. Det vill säga att för en våning och flervåningsbyggnader med samma bostadsyta är kraven för denna indikator helt annorlunda.
• Från det dynamiska trycket beror på kylvätskans hastighet i systemet - Ju snabbare cykeln är klar, desto mindre vatten kommer att svalna, därför kommer kostnaden för uppvärmning att bli lägre, och det totala priset på energi kommer också att minska.

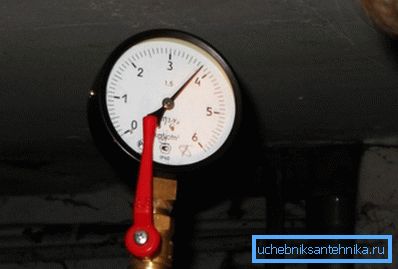

• Dessutom finns det ett arbetande (konstant) och tryckande (maximalt eller test) tryck och rörets väggtjocklek beräknas beroende på pressens tryck, och inte arbetet. Under normala driftsförhållanden i bostadshus, oavsett typ av konstruktion (nytt projekt eller Khrushchevka), bör driftstrycket vara från 8 till 9,5 atmosfärer, vilket är 0,8-0,96 MPa eller 8,1-9 , 81 kgf / cm²), enligt instruktionerna. Tyvärr är vissa siffror i vissa hus undervärderade och är ungefär 5-5,5 atmosfärer, respektive 0,5-0,55 MPa eller 5,0-5,6 kgf / cm².

Polypropylenrör

Obs. Polypropylenrör skrivs vanligtvis med förkortningen - Ryska PP eller engelska PPR. Men vilket tryck håller polypropenröret och dess termiska egenskaper anges med förkortningen PN följt av ett nummer efter det.

Om vi ​​talar om hur mycket tryck ett polypropenrör kan motstå betyder det att vi talar om värmekretsen, och troligen från det centrala pannrummet, eftersom det med ett autonomt system finns tryck på kretsen.

För det fristående alternativet är ett lågtryckspolyetenrör ganska lämpligt - det är installerat för ett uppvärmt golv. Vid märkning av polypropen PN10 b PN16 finns emellertid inget förstärkningsskikt och sådana rör är inte lämpliga för konturen - PN20 och PN25 används vanligtvis här.

Tabell över beroendet av PPR-livslängd på tryck och temperatur

Det bör också sägas att beroendet av tryck på rörets diameter inte förändrar den övergripande bilden, eftersom trycket inte förändras med ökande tvärsnitt, men volymen av kylvätska ökar, vilket medför ytterligare kostnader för uppvärmning av vatten.

Som du kan se, för centraliserad uppvärmning, dömande av parametrarna för tryck i systemet, kommer nästan alla PPR att göra (det finns fortfarande en reserv), men här bör du beakta kylvätsketemperaturen, eftersom dessa två parametrar bör kombineras.

RN10 kan klara en konstant temperatur på 20 ° C (kort 45 ° C) och RN16 håller 35 ° C (kort 60 ° C) i konstant läge, därför är det här alternativet inte lämpligt för varmvattenförsörjning eller uppvärmning.

Obs. Någon av någon anledning tror att ett stort tvärsnitt av röret gör att du kan värma rummet bättre, men det här är en farlig illusion. För det första måste, såsom nämnts ovan, en större volym vatten upphettas, för det andra är uppvärmningskällan inte kretsen, men radiatorn och för det tredje leder PCB värmen väldigt dåligt.

Så, vilken typ av polypropylenrör som är utformade för att vi kan titta på bordet ovan, och låt oss återgå till temperaturindikatorerna igen. Först betrakta RN20 - ett sådant rör anses vara universal (för varmt och kallt vatten) och är konstruerat för kontinuerlig drift utan konsekvenser vid en kylvätsketemperatur upp till 80 ° C, och konvektionskedjor för autonom uppvärmning fungerar i 60-80 ° C.

Inte mycket stora skillnader i detta avseende och i kondenseringskedjor - det finns ett normalt driftläge på 40-80 ° C, därför är båda lägena idealiska för PPR RN20.

Men inte för varje region kommer det att finnas tillräckligt med temperatur 80 ° C för radiatorer och en kontur, därför måste du använda RN25, som kan drivas kontinuerligt vid 95 ° C. I det här läget kan inte bara en autonom panna fungera, utan också ett centralt pannrum, om det finns behov, så det blir mer lönsamt att använda det här röret.

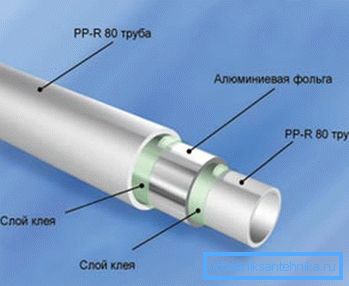

Polypropylenrör RN25 har vissa egenskaper som måste beaktas vid installationen - det här är en något ökad ytterdiameter, och placeringen av den förstärkande aluminiumfolien ligger inte mitt i väggen, men närmare ytan.

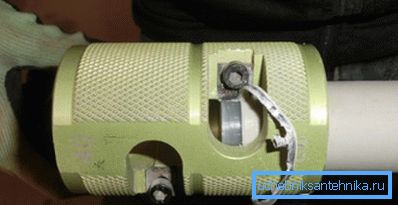

Om den förstorade sektionen inte hindrar mycket och änden fortfarande går in i hetmunstycket vid lödning, kommer folien att störa, eftersom detta skikt kommer att vara naken vilket kommer att minska vidhäftningen till röranslutningen och därmed ledkvaliteten. För att undvika detta måste du göra din egen för att rengöra änden med hjälp av en rakapparat, som visas på toppbilden.

Rekommendation. Vid lödning av polypropen ska änden av ett rör med en diameter av 20 mm gå in i fästet vid 14-17 mm, 25 mm - vid 15-19 mm. I de fall där slutet går djupare, är dess kanter platta, vilket sänker permeabiliteten eller ens skapar blockering.

slutsats

Sammanfattningsvis bör det sägas vad tryck kan motstå metallplaströr - det är 10 kg / cm², Därför är det utmärkt för golvvärmesystem. Trots det faktum att polyeten används officiellt för detta ändamål, väljer den överväldigande majoriteten av rörmokare sitt val på metallbaserat laminat med en diameter av 16 mm.
