Vad ska vara storleken på avloppsrör

Effekten av avloppssystemet beror inte bara på överensstämmelse med teknik, men också på rätt val av storlekar. Det är den inre diametern som påverkar huvudegenskaperna hos alla avloppssystem - genomströmning. Ett fel vid val av en standardstorlek kan leda till att systemet helt enkelt inte klarar avlägsnandet av avloppet.

Hur man väljer storlek

Det är nödvändigt att först och främst ta hänsyn till volymen av aktier. Till exempel kan ett avloppsrör 32 mm användas vid fördelning av avloppsvatten genom en lägenhet (till exempel för att avta avlopp från diskbänken). Men användningen av små storlekar i hela avloppssystemet kommer att leda till att det börjar arbeta i tryckläge och att kapaciteten inte räcker till. Det är att vattnet stagnerar.

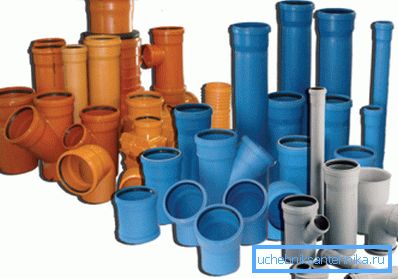

Du måste också överväga materialet från vilket rörledningen är gjord. Till exempel används gjutjärn för stigare och yttre avloppsvatten, men PVC- och polyetylenrör kan användas både inuti och utanför huset. Priset beror huvudsakligen på materialet.

Var uppmärksam! Stålrör används praktiskt taget inte för avloppsvatten. Avloppsavloppssystemet arbetar i ett tryckfritt läge, så ökad styrka spelar ingen särskild roll, men korrosionshöjden kan inte räknas som en fördel av stål.

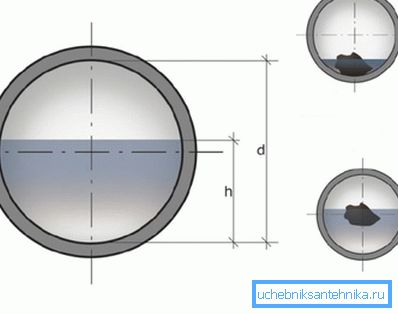

Den korrekta diametern bör se till att tvärsnittet är fyllt med avlopp ungefär i området 0,5-0,6. Till exempel kommer ett avloppsrör av 40 mm att vara lämpligt för området från sinken, en ökning i storlek kommer att resultera i att några av de fasta inneslutningarna inte tvättas av med vattenflödet och kommer att sätta sig på väggens inre yta. Resultatet av detta kan vara problem med avrinningen.

Regleringsramen

Dimensionerna och de allmänna kraven för rören (i fråga om geometri, kvalitetskontroll etc.) beror på materialet.

Du kan markera sådana standarder som:

• GOST 22689.2 - 89. Det betraktar avloppsröret, tillverkat av polyeten. De flesta av standarden ges en detaljerad beskrivning av storlekarna av formade element, de nominella diametrarna är också angivna. När det gäller längden, enligt GOST, bör avsnitten framställas med en längd av 2 till 8 m, det är tillåtet att ändra längden inom godtyckliga gränser i samförstånd med kunden.
• GOST 6942-98. Detta dokument handlar om gjutjärnslopp. Trots plastens popularitet används ett gjutjärn av 150 mm aktivt vid utläggning av utomhusavloppssystemet eller som avlopp i rummet. Standarden nämner inte ytterdiametern och den villkorliga passagen Du;

• När det gäller PVC-rörledningar är situationen något mer komplicerad, eftersom det inte finns existerande lagstiftningsdokument om rening av avloppsvatten från PVC-rör. Men med kraven för denna typ av rörledningar finns i GOST R 51613-2000. Den använder begreppet nominell ytterdiameter, så när man väljer storlek måste man ta hänsyn till väggtjockleken.

Vilka storlekar ska man välja för lägenheten

Som regel saknar installationshandboken för avloppssystemet valpunkten för standardstorlekar. Naturligtvis skulle det i idealfallet vara nödvändigt att beräkna exakt mängd avfall och, på grundval av detta, välj D, men du kan gå på ett annat sätt. Oftast används de genomsnittliga data på rörledningens diametrar för anslutning till lägenheten, stigare och yttervatten av avloppssystemet.

Huvudregeln vid en avloppsskillnad i en lägenhet är att i samband med vattenrörelsen måste diametern vara oförändrad eller växa.

När du väljer storlekar kan du använda följande rekommendationer:

• om lägenheten använder ett kombinerat avlopp för tvätt, handfat och duschar, så kommer ett avloppsrör av 50 mm att göra.;
• Om avloppet är separat, kan diametern minskas något, till ca 32 mm;
• men i toaletten är en liten storlek strängt förbjuden att använda. Diametern ska vara 100 mm.

Var uppmärksam! När man fördelar sig inuti lägenheten är det nödvändigt att ta hänsyn till att det i det område som dumpningarna dränerar in i centraliseraren, är volymen betydande, så liten storlek fungerar inte.

Utomhus avloppsvatten

Den yttre delen av avloppssystemet står ifrån varandra, vatten från huset riktas antingen till det inre avloppsnätet eller till septiktanken (i fallet med ett autonomt system). Ett avloppsrör av 100 mm är minsta storlek, för ett litet privathus kommer det att finnas tillräckligt med kapacitet.

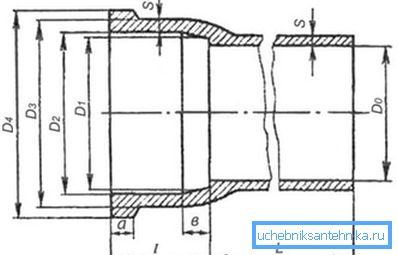

Med problem med plaströrledningen kommer sannolikt inte att uppstå, men när du väljer en gjutjärnsprodukt måste du vara uppmärksam på märkningen.

De viktigaste parametrarna är:

• Faktum är att diametern, om märkningen är angivet som DN100, betyder det att Dвn är 100 mm, med hänsyn till väggtjockleken, kommer den yttre dimensionen att öka till 110;

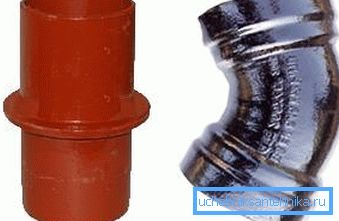

• SMU-märkning innebär att båda ändarna är smidiga, men små och medelstora företag indikerar att det finns ett uttag i ena änden.

När det gäller gjutjärnens rörledningsstorlekar är den maximala inre diametern begränsad till 400 mm (DN400), och längden beror på anslutningstypen. Således kan strykröret på 250 mm produceras med en längd av 3, 2,5 och 1 m om anslutningen är inkopplad. Men om rörledningen med ökad styrka läggs (båda ändarna är släta), så är segmentlängden 3,0 m.

När det gäller stigaren, eftersom volymen av avlopp i den är lika med den totala mängden avlopp i hela huset, bör dess diameter inte vara mindre än 100 mm. När det gäller material är det möjligt att rekommendera både gjutjärn och plast. En 75 mm avloppsrör är lämplig för utlopp från stigaren.

Var uppmärksam! Gjutjärnspip rekommenderas inte för att lägga i lägenheten med egna händer. Detta material är ganska bräckligt och kan spricka även med en liten mekanisk inverkan.

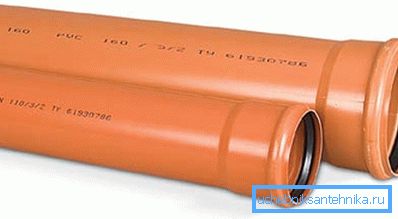

Den allmänna rekommendationen är inte att använda en storlek större än DN150 för enskild konstruktion. En sådan standardstorlek med en reserv är tillräckligt för en 2-vånings herrgård med flera toaletter och badrum. Men avloppsröret 200 mm är lämpligt för ett hotell eller en flervåningsbyggnad, men inte för en familj av flera personer.

Corrugated Pipeline

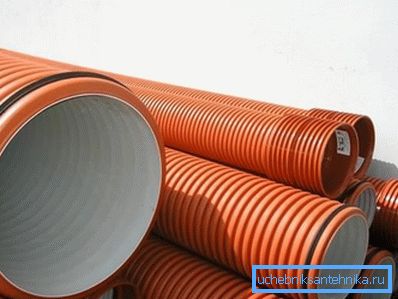

Plastkorrugerad rörledning har en mycket större ringstyvhet än vanligt. På grund av detta kan det överföra tunga laster utan konsekvenser, det vill säga att djupet på begravningen ökar.

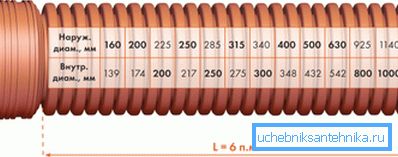

Till exempel kan ett 110 mm korrugerat avloppsrör läggas på ett djup av upp till 20 m. En sådan rörledning är gjord av 2 skikt plast, det yttre skiktet används för att öka styvheten, och den inre är slät, vilket är nödvändigt för att minimera motståndet mot vattenflödet.

Som regel används PE63 och PE80 polyetenkvaliteter för produktion. Denna polyeten är resistent mot kemiskt aggressiva ämnen, så att sammansättningen av avloppsvatten inte påverkar hållbarheten.

I slutet

Korrekt urval av avloppsdiametern - nyckeln till dess framgång. För att underlätta urvalsproblemet kan du inte utföra motsvarande beräkningar, men använda de genomsnittliga data. Informationen i denna artikel gör inte något misstag när du väljer en ramstorlek.

Videon i denna artikel visar ett exempel på att ändra avloppsplanens layout i en lägenhet med rör med olika diametrar.
