Vad är samlarna för vattenförsörjning

Till att börja med, låt oss förtydliga vad en vattenmanifold är - en teknisk rörformig del som kan blanda olika vätskor (enligt molekylär sammansättning eller temperatur) eller distribuera det via flera kanaler samtidigt. I vårt fall kan det vara en mixer, en tee, en fyrkant eller en kam för att distribuera värme- eller vattenledningsledningar.

Vi kommer att ägna mer uppmärksamhet åt den senaste versionen - ta reda på hur den ansluter och se en videodemonstration i den här artikeln.

Montering av samlare

Obs. Sammantaget existerar inte installationen av samlare alls eftersom det bara är en mellanliggande adapter som underlättar den lätta överföringen av vätska till andra kanaler. Hela installationen av en sådan anordning betraktas vanligen i samband med andra VVS-armaturer och system.

arter

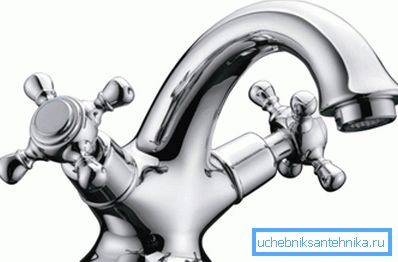

• Den mest kända formen av en kollektor för en vanlig användare med sanitära enheter är en diskbänk eller badmixare, som är inbyggd i ett badrum och appliceras på en vägg (det finns också vägghåltagna alternativ). Denna mekanism kan ha ventiler i form av en kranlåda (tvåventil och tvåhandsmodeller), eller i form av en patron eller en kula (enstaka eller joystick modeller).
• I någon av typerna av ventiler arbetar en princip med vattenintag - det kommer från två källor (varmt och kallt) och kommer ut för konsumtion genom en kanal, kallad tippen. Priset på sådana anordningar kan variera kraftigt från varandra beroende på kvalitet och dekoration.

• Den enklaste av alla vattensamlare är en sanitetslampa för rör, som i grunden är en vattenfördelare - tillförseln går genom en kanal och fördelningen går igenom två. Sådana anordningar används ständigt inte bara i vattenförsörjningen utan också i avloppssystemet (fläktteor), liksom de används för att transportera och distribuera en mängd olika vätskor och gaser. I vattenförsörjningen är de gjorda av stål, mässing, koppar, polypropen, tvärbunden polyeten och polybutylen.

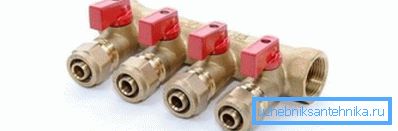

• Slutligen är den mest kända rörmokartypen en kam, som används för vattenaggregat vid installation av ett vattenuppvärmt golv, eller det kan vara fördelningen av vätska för radiatorer till olika vingar av byggnaden.. I de flesta fall säljs det med ventiler, som du ser på bilden ovan, men det kan även levereras utan det - så måste ventilerna installeras oberoende.
• Kammar av denna typ är som regel gjorda av mässing, även om de också kan vara gjorda av koppar, stål och till och med silumin, även om det är bättre att inte använda det senare alternativet. Antalet kranar vid en sådan anordning kan vara olika, allt från tre till oändligheten, det vill säga att du kan ansluta samlare som har 10 eller fler uttag, om det finns behov.

Uppvärmd golvuppsamlare

Distributionsnoden för vattenanalys i värmeinstruktion gör det möjligt att installera inte bara i nischen utan även om ett specialrum är allokerat för detta - ett pannrum, där ett sådant system inte kommer att störa någon. Men först och främst förstår vi kärnan, det är i princip att ansluta värmesystemet genom samlaren och ta reda på hur det fungerar.

Två kretsar sträcker sig alltid från någon värmepanna - en för att leverera varmt vatten och den andra för att återföra det redan kylda kylmediet, för att installera ett uppvärmt golv, behöver du också två kamar - ett inlopp och ett utlopp.

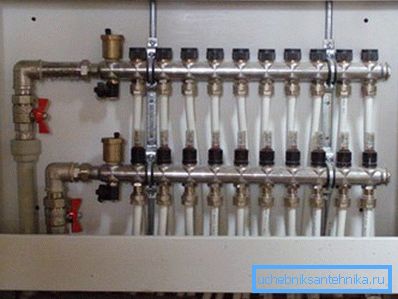

Så installerar du en varmvattenpanna, varifrån värmekretsarna är separerade, men i detta fall går tillförselröret och returledningen till vattendispensern med kamar. Så är en samlare installerad för tillförseln och för återgången av den andra är de vanligtvis monterade ovanför varandra, oavsett om de är försänkta i väggen eller inte.

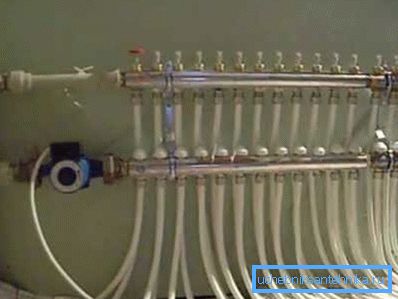

Som du kan se i de övre fotona finns avstängningsventilerna inte bara på kollektorrören utan även på rören som förbinder dem med värmepannan, och på andra sidan var och en av dem, är Mayevsky-ventilen vanligtvis skruvas in till blötsluft som alltid kan vara i systemet.

Antalet munstycken beror på antalet vattenkretsar. Du kan till exempel installera en distributionsnod i ett hus på 10 rum, då behöver du kammar med minst 10 kranar, men det kan finnas mer än en krets i ett rum, då måste antalet ledningar ökas .

En golvvattenkrets, oavsett om den är gjord av tvärbunden polyeten eller metallförstärkt plast, borde inte ha anslutningar som är stängda av cementcement - annars riskerar du längden på livslängden för värmesystemet.

I de fall där rummet är stort och du inte passar in i en rörs spole, är det bäst att dela rummet längs vingarna, så för ett sådant område kan det finnas två, tre eller till och med fyra vingar som i sin tur kommer att vara reflektera över samlarens längd.

Men det är oerhört opraktiskt att installera ett vattenuttag för ett stort hus - i så fall måste du lägga extra rör, och i början kan detta vara en ganska imponerande ackumulering av kretsar, vilket inte är mycket praktiskt för installationen.

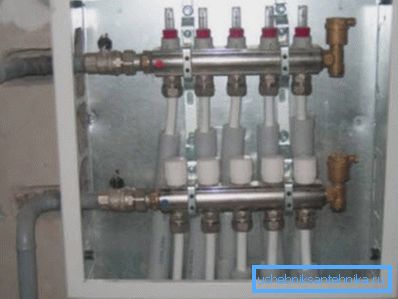

Det är mycket lättare att göra en vattenknut i två eller tre rum, vilket visas i det övre fotot, då måste du lägga färre rör på ett ställe, vilket medför en ökning av passagen genom väggarna. Ledningen av matnings- och returkretsarna i sådana fall utförs vanligen med polypropen, som passerar till mässingsröret genom en gängad montering.

Obs. Praktiken visar att installationen av ett vattenuppvärmt golv är mycket mer lönsamt att producera inte med tvärbunden polyeten, men med metallbaserat laminat - kvaliteten på uppvärmning och dess livslängd förändras inte, medan kostnaden minskar. Dessutom finns det alltid samlare till salu, vars grenrör är utrustade med ändbeslag för byte till metallplaströr.

slutsats

Sammanfattningsvis vill jag notera att du kan använda någon av samlarna genom att ansluta den till vattenrören med egna händer - det är inte alls svårt. Även långa kammar för att installera ett varmt golv är i själva verket inte mycket annorlunda än den vanliga utslagsplatsen.
