Vad är rören av värme och hur de är monterade

Beroende på materialet kan alla uppvärmningsrör uppdelas i tre stora grupper: metall, asbestcement (krysotilcement) och polymer, även om var och en av kategorierna har sina egna sorter och egenskaper i ansökan. Var och en av alla listade typer kan vara mer eller mindre lämpliga på ett eller annat sätt, vilket är samordnat med installationsplatsen och -metoden, trycket och självklart kundens önskan. Vi kommer att få möjlighet att diskutera de allmänna egenskaperna hos sådana strukturella material.

Kommunikationsmaterial

metall

• För värmesystem med något tryck används rör från olika metaller, bland annat svart och rostfritt stål, gjutjärn, koppar och aluminium kan kallas.
• Också relevant är kombinationer av två material, till exempel stål-aluminium eller stål-koppar eller bimetall.
• Om vi ​​talar om styrka kommer det i första hand att vara stål, på värmeledningsförmåga - aluminium och på praktiska - bimetalliska system.
• Bimetaler används inte för motorvägar och konturer - här kan man använda svart och rostfritt stål, gjutjärn och koppar. Alla dessa material (med undantag av rostfritt stål) har en allvarlig nackdel för asbestcement och polymerer - känslig för korrosion eller oxidation.

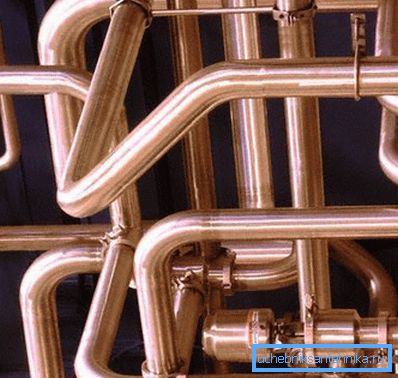

• Men om vi pratar om rörledningar finns svart stål och gjutjärn oftast där och koppar används mer för lokaler, särskilt eftersom priset är ganska högt.

OBS! Mycket effektiv, speciellt för hus, värmer luften genom rören, vilket är möjligt för ugnar som bulerier. Ugnen själv är mycket ekonomisk, på grund av bränslens sekundära efterbränning, och en hög värmeöverföringskoefficient uppnås tack vare stålrören som är förankrade runt den.

Asbestcement

För den mest ekonomiska uppvärmningsnätet kan kanske krysotilcementröret kallas - det kräver ingen kraftig isolering, eftersom den har en tillräckligt låg värmeledningsförmåga. Vidare är dess deformationshastighet vid uppvärmning 12 gånger lägre än för stål, för installation, dyr kompensering koppling. På grund av dess sammansättning bildar asbestcement inte organiska tillväxter, därför minskar inte permeabiliteten eller det hydrauliska motståndet praktiskt taget där.

Samtidigt noterar instruktionen om asbestcementrör sina bräcklighet (trots förstärkning) - de är rädda för starka stötar och stötar under transport. Vid installation av sådana rörledningar är det obligatoriskt att genomföra två visuella inspektioner - en efter lossning vid grävningen, och den andra - efter att ha lagts. Dockning utförs med hjälp av homogena kopplingar med gummitätningar.

teknopolymerer

• Under de senaste åren har polymerrör i allt större utsträckning använts för uppvärmningssystem eller deras kretsar, vilka alltmer ersätter olika metallkomponenter.
• Kanske är en del av sådan popularitet förenad med det faktum att det är lätt att montera dem med egna händer, vilket är vad många ägare använder, vilket sparar pengar på att locka specialister (svetsare).
• Polymerer och polypropen faller i kategorin polymerer, men vi kommer att prata om detta mer detaljerat nedan.

Obs. I dokumentationen istället för materialets fullständiga namn kan du ofta hitta dess förkortning. Således kallas polyeten HDPE / LDPE eller helt enkelt HDPE / LDPE (lågt respektive högt tryck), HDPE / LDPE (internationell version) och polypropen PP eller PPR (internationell version).

Översikt över polymerprodukter

Polyeten och metallplast

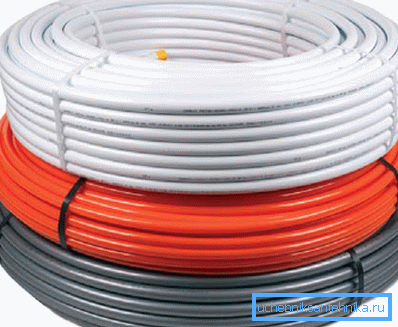

Bland polyetylenrör är vi främst intresserade av LDPE (tvärbunden PE) och metallbaserat laminat - de används inte för radiatorkretsar, men man kan inte undvika dem när man installerar ett golvvärmesystem.

• För detta ändamål kan tvärbunden PE med en diameter av 16 mm användas - det nominella trycket här är tillåtet upp till 10 bar och den maximala driftstemperaturen är upp till 110 ° C.
• Sådana egenskaper tyder på att rör kan användas med några fristående pannor, och även om kylvätskan levereras från centralvärme.

Var uppmärksam! Detta system kan endast genomföras med autonom uppvärmning. Att ansluta ett varmt golv till ett gemensamt batteri innebär att man riskerar att få böter och missnöje hos grannarna.

• Nackdelen med en sådan polymer kan kallas sin otillräckliga stelhet - som det är känt placeras konturen på kopplaren, varefter den hälls med ett annat lager av mortel och om röret inte är fyllt med vatten under en sådan operation kan den deformeras.
• Fixering till undergolvet utförs med specialbandsklämmor, med hjälp av vilken det är bekvämt att klara ett visst beläggningssteg och avstånd från väggen, så att sockeln under den inte orsakar skador.

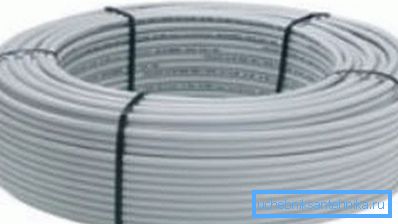

Med samma framgång används metallbaserat laminat för golvvärme, dessutom föredrar de flesta rörmokare PE-material - det är bekvämare att lägga det och dessutom är kostnaden för metallbaserad laminat något lägre än LDPE.

• Ett sådant rör har tre huvudlager - den inre av LDPE, den mellersta delen - av aluminiumfolie och den yttre - av HDPE. Alla måste vara bundna med lim (för kvalitetsprodukter).
• Om det finns behov av skarpa böjningar, som inte kan undvikas vid läggning med en orm, läggs en stålfjäder (20-25 cm) på röret, vars inre diameter är flera millimeter större än rörsektionen, det vill säga 18-20 mm.
• Den här våren skjuts in i stället för böjningen och gradvis, som den läggs, skjuts den fram till slutet.
• När det är nödvändigt att installera en upplagt termometer på uppvärmningsröret görs detta inte i golvet utan på fördelningskoden, som oftast är inbäddad i väggen.

Populära modeller

För att ta reda på vilka produkter som är lämpliga för värmesystemet och vilka inte är, kommer tabellen nedan att hjälpa till:

PPR sammanfattning

För radiatorkretsar (inklusive detta kan vara ett rörledningssystem) används modifikationer av polypropen RN20 och RN25, även om den senare huvudsakligen är avsedd för sådana ändamål.

Faktum är att, som du kan se från tabellen ovan, når arbetstemperaturen för RN20 80 ° C och det optimala läget för konvektionspannan är 60-80 ° C, därför finns det inga överträdelser här.

Men ändå, om du tror att köldens arbetstid (konstant) överstiger 80 ° C, så använder du naturligtvis bättre RN25.

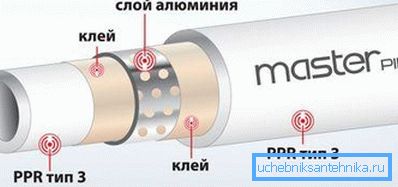

Obs. I RN 25 är aluminiumfolien inte placerad i mitten av väggen, men närmare ytan och detta kommer att störa svetsarbetet. För att avlägsna det, använd en rakapparat för att ta bort det övre lagret och folien. Det bör också noteras att för radiokretsar på fakturatermostaten på värmeröret kan monteras på vilket som helst ställe som är bekvämt för dig.

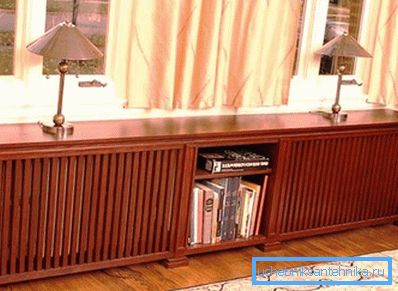

Om du är intresserad av hur du stänger värmesystemet, kan du köpa det i en butik eller göra dig som i det översta fotot, dekorativa galler som inte bara värmer radiatorer, men (om det behövs) och rör. PPR är fastsatt på väggen med metallfästen eller plastklämmor.

slutsats

Om du bestämmer dig för att installera PPR i väggen - fördelarna och nackdelarna är uppenbara, men tekniskt sett spelar det ingen roll för kretsen. Fördelen här är att du helt enkelt tar bort röret från utsikten, utan att ha någon värmeförlust. Men den negativa sidan är svår att ringa, förutom att ökningen av arbetsintensiteten under installationen av kretsen. Videon i den här artikeln kommer att hjälpa mer detaljerat för att förstå problemet.
