Vad är ett korrugerat rör: egenskaper hos de mest populära

I produktion, industri, konstruktion, såväl som för olika hushållsändamål används ett korrugerat rör med tvålager, eller en annan typ av sådana slangar. Beroende på de tekniska villkoren som bestämmer användningen, kommer materialet (plast, gummi, metall), dess kvalitativa sammansättning och dimensioner (längd, diameter) att ändras. Vi pratar mer om detta nedan, ger mer information.

Korrugerade produkter

Obs. I stort sett är röret korrugerat - GOST beror på materialet - är en universell enhet. Här är en enkelskikts- eller tvåskiktsvägg med ett polymerskal och / eller förstärkningselement möjlig.

• För brandfarliga konstruktioner, genom vilka du behöver sträcka kommunikationskablar, liksom för transport av gaser och vätskor, används ofta ett korrugerat stålrör, vilket kan vara av svart eller rostfritt stål. Konfigurationen av ytan (korrugeringsformen, ringen på ringarna, diametern) kan vara mycket annorlunda, men samtidigt kommer sådana indikatorer inte att påverka dess kvalitet, utan indikerar bara att de tillhör en eller annan tillverkningsanläggning. Produkter av denna typ tillverkas enligt All-Union standard OST 35-22-83.

• I de flesta fall används ett korrugerat gummislang för pumpning av vätskor, men det kan också användas för frö- och tuftledningar (med TU RB 00149438.091-99), kopplingar och munstycken av olika storlekar. En sådan gummiprodukt förstärks ofta med en stålspiral, vilket väsentligt ökar sin tekniska kapacitet, eftersom styvheten kan motstå svåra mekaniska påkänningar vid arbete med sug eller tryck. Produkter av denna typ är gjorda enligt GOST 5398-76.

• Korrugerad plaströr kan som regel användas som en flexibel kabelkanal för olika kommunikationer, liksom avloppsanslutningar för sippor av handfat, badkar, handfat, duschkabiner, toalettskålar och så vidare.

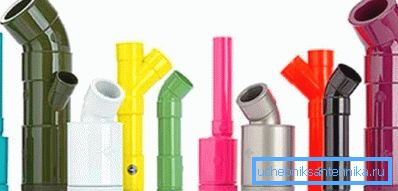

För tillverkningen används PVC (polyvinylklorid), HDPE (lågtryckspolyeten), LDPE (högtryckspolyeten) eller båda dessa modifieringar samtidigt (två lager). För sanitära ändamål kan den dessutom förstärkas med stålringar eller spiraler. Produkter av denna typ tillverkas enligt GOST 17675-87.

Granskning av material

stål

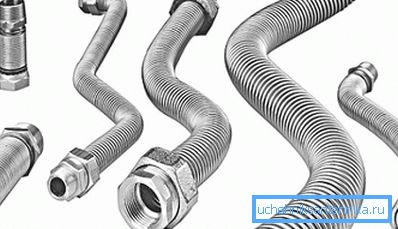

För närvarande är det koreanska korrugerade, icke-brännbara rostfria röret ledande på byggmarknaden, men i början av 1900-talet började japanska tillverkare för första gången tillverka det. Men om vi pratar om användargrundan täcker den nästan hela världen. Populariteten och det höga priset på sådana produkter är inte förvånande, eftersom de är tillverkade av höglegerat stål.

Med hänsyn till det faktum att rostfritt stål inte är känsligt för korrosion och oxidation, behöver sådana produkter inte förebyggande underhåll, därför är deras livslängd nästan obegränsad. Denna kvalitet gör att du kan använda korrugering av rostfritt stål på ett slutet sätt, det vill säga lägga det under klädseln (gipsskivor, väggpaneler), häll betong och kitt.

Ett sådant rör behöver inte kompensera kopplingar, eftersom temperaturdeformationen släckes av själva produktets struktur och i fallet med frysning kan den värmas även med en öppen flamma. Vid transport av vätskor på innerväggarna bildas inga olika avlagringar och organiska formationer som alger, så det krävs inte extra rengöring här.

Ibland har dessa slangar en polyetenbeläggning, som används mer till dekoration, till exempel för kallt vatten, en blå beläggning görs och för varmt vatten - en röd.

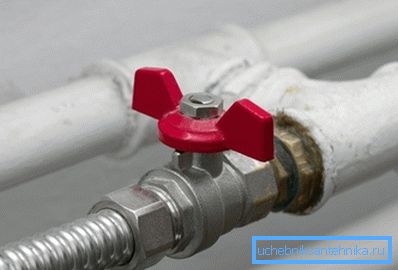

Korrugerade stålslangar är kopplade till varandra, liksom med olika mekanismer och anordningar, med hjälp av speciella mässingsbeslag, vilka också är kompression (kompression skapas av gummi eller paronitiska packningar som levereras med beslag).

Det finns inga specialverktyg för installation här - mästare hanterar vanligen med en skiftnyckel eller gasnyckel och ibland med en skiftnyckel.

Obs. Inte så länge sedan började stålslang användas för installation av gasinstallationer. Sådana slangar är mycket mer tillförlitliga än gummi - de kan tåla allt tryck som är möjligt i systemet, de spricker inte och spricker inte med tiden.

gummi

Trots att sådana slangar kallas gummi är de i själva verket en kompositgummi-teknisk produkt med flera skikt. Rena gummihylsor är mekaniskt instabila och används utom för frö och tuftlinjer. I vardagen kan du se en förstärkt slang av denna typ på brand och avloppsvagnar (fat).

Klassificeringen av slangar enligt GOST 5398-76 anges i tabellen:

  Obs. Den första gruppen innehåller sugslangar med ett negativt tryck på upp till 0,08 MPa, och den andra gruppen innehåller trycksugning med ett eventuellt tryck på upp till 1,2 MPa. Olika gummislangar med en textilram kan användas i vilket värme (tropiskt klimat) med en lägre temperaturgräns på -50? C.

När du köper denna typ av gummivaror, var uppmärksam på närvaron av märkning (detta är samma anvisningar för användning), vilket nödvändigtvis måste anbringas i form av en längsgående remsa med hjälp av lättnad eller outplånlig färg. Symboler som du ser där indikerar klassen, gruppen, innerdiametern, det nominella trycket och möjligheten att använda klimatet.

Till exempel anger märkning B (A) - 1 - 25 - 10 - T - GOST 5398-76 att hylsan med antistatisk är konstruerad för pumpning av bränsle med ett arbetstryck på 1,0 MPa i ett tropiskt klimat med en nedre gräns på -10 ° C.

På bilden ser du konstruktionen av en flerskikts gummiband, som består av följande element:

1. Textil flätor;
2. Gummi lager
3. Metall spiral;
4. Gummi lager
5. Textil flätor;
6. Extra textil eller gummi lager.

För slangar av klass B, P och KSH är det yttre skiktet av gummi och i ändarna av sådana ärmar finns vanligtvis ramlösa mjuka manschetter som möjliggör anslutning till övergångsrör och styva rörledningar. Förvaring av sådana gummiprodukter bör utföras vid temperaturer från -25 ° C till +35 ° C, på ett avstånd av minst en meter från värmeanordningar av vilken typ som helst.

polymerer

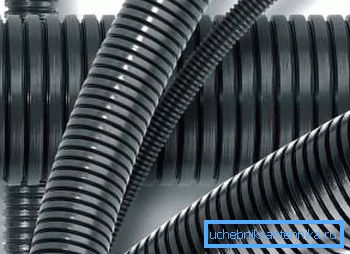

För att skydda kabel- och kabelkommunikation under svåra driftsförhållanden används polyamidkorrugering, som kan bibehålla flexibilitet och mekanisk hållfasthet under påverkan och vid temperaturer från -40 ° C till + 105 ° C och under en kort period av +150 ° C.

När du dyker till ett djup på 20 m ger unika kompressionsdetaljer tillförlitlig tätning, liksom enkel installation. Dessutom skyddar väggarna av polyamid kablarna från olika petroleumprodukter, såsom bensin, dieselbränsle, fotogen och oljor, de är resistenta mot ultraviolett strålning och svarar inte på vibrationsbelastningar.

Produktutbud

Enligt GOST 287-79 kan polyamidrör av denna typ vara av två typer - PV-2 och PV-0.

• Första alternativet skiljer sig åt i högre grad av slagmotstånd och kan användas för installation av industriell utrustning, tv- och elkommunikation, kommunikationssystem där kabelkanalen inte har ökat brandsäkerhetskraven.
• Andra alternativet Den har lägre mekanisk styrka och används för samma ändamål, men med vissa brandkrav. Det är anmärkningsvärt att det är PV-0 som används för kommunikation av el och kommunikation när de monteras med egna händer hemma.

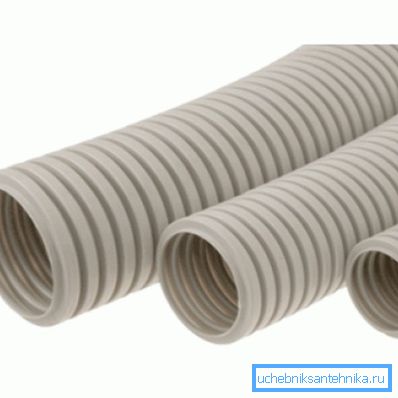

PVC-rör är gjorda av samma material och används som kabelkanaler för tv- och radiokommunikation, elnät och kommunikation. De används även framgångsrikt hemma (priset är ganska rimligt) för att maskera samma nätverk under en rambeklädnad som gips och väggpaneler, men de hälls inte med betong eller läggs med en kitt.

Tips! Om det finns ett behov av att skydda det dolda innehållet från exponering för ultraviolett strålning, välj en svartvals korrugering.

Korrugerad rör med en sond passar väl för ramfodring av falsk takstyp, vilket gör det möjligt att inte bara ansluta kablar inuti kanalen utan även utföra reparationsarbete vid demontering / montering av innehållet. PVC-korrugering med en sond är tillräckligt resistent mot låga och höga temperaturer (i genomsnitt från -40 ° C till +40 ° C) och reagerar inte på kontakt med petroleumprodukter från kategorin bränsle och smörjmedel.

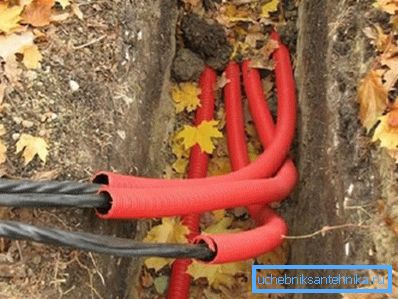

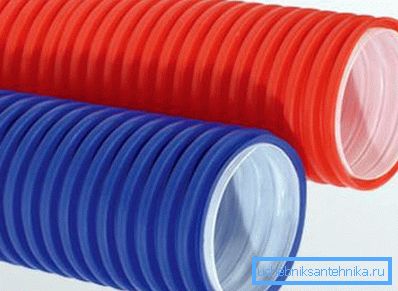

Mycket ofta för installation av olika kabelkommunikationer används korrugerad dubbelrör av kombinerad polyeten, det vill säga lagren har olika egenskaper.

Dessa är HDPE (HDPE) - lågtryckspolyeten och LDPE (LDPE) - högtryckspolyeten (förvirra inte - polypropenröret har ingen relation till sådana produkter!).

• Toppskiktet består av PND och det är lätt att definiera det vid beröring. Den är grov och har ingen buckalstruktur, men den är resistent mot stötar, reagerar inte på oljeprodukter från kategorin bränslen och smörjmedel och är en utmärkt dielektrisk.
• Inuti finns ett lager av LDPE - det är oftast vitt i färg, har en mycket jämn yta och har god elasticitet.. För allt detta kan du lägga till samma positiva egenskaper som PND.

Obs. Det bör också noteras att medeltryckpolyeten (PSD) också produceras, men det benämns ofta HDPE och används praktiskt taget inte vid produktion av korrugerade produkter.

slutsats

Hur som helst är det korrugerade röret av polyamid, polyeten, gummi, stål eller en kombination av dessa material ganska väl etablerad i vårt vardag. Och även om du inte märker det - i alla fall använder du de olika fördelarna med civilisationen, där en sådan enhet används.

I den tematiska videon i denna artikel kan du hitta ytterligare information om ämnet som diskuteras, det är möjligt att det också kommer att vara användbart för dig.
