Vad är en culvert, vad är funktionerna i deras funktion

I något område kan du hitta floder, dammar, raviner och bara flödesplatsen för vårflodar. Sådana hjälpfunktioner gör det väldigt svårt att ordna vägarna, särskilt när det gäller anslutningen av bosättningar. Det finns två tekniska lösningar på detta problem: broar och culverts.

Om den andra av dem kommer att diskuteras i den här artikeln.

Tekniska och strukturella egenskaper

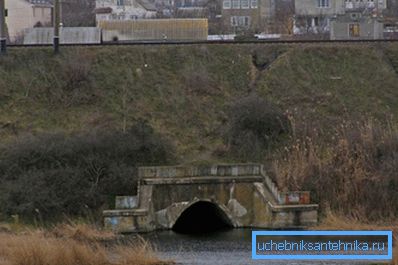

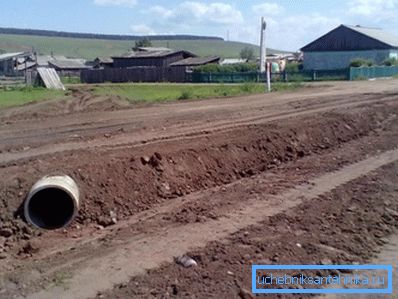

Vattenröret är en speciell cylindrisk struktur av en viss storlek, som installeras vid basen av vägen och är en slags tunnel för vattenflödet som flyter under det. Det vill säga om det exempelvis finns en ström genom vilken det är nödvändigt att bana en högkvalitativ väg, är den beskrivna strukturen monterad i sin kanal och planerade verk utförs redan på den.

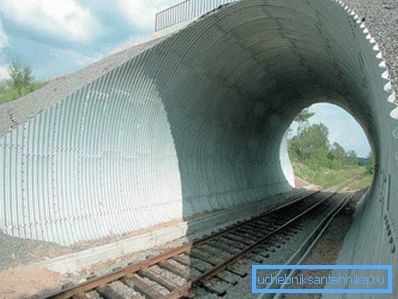

Vara medveten: Vattentransmissionen av funktionaliteten hos sådana rör är inte begränsad, och ibland används de för att skapa ett husdjurspass eller andra övergångar.

Jämförelse med bron

Om det i huvudsak är den viktigaste uppgiften för den aktuella produkten att lägga en väg genom ett vattenhinder, varför installera inte en liten bro för detta?

Faktum är att röret med ungefär samma byggkostnader har flera fördelar:

• Det finns ingen kränkning av undergrads integritet och den belagda banans struktur.
• Relativt lågt innehåll av culverts. Reparation och underhåll kostar mindre än broar.
• Att minska belastningen på röret är proportionell mot ökningen i jordens tjocklek, allt från två meter.

• Rimligt pris för hela strukturen.

Således kan man dra slutsatsen att bron vid en stor sträcka mellan bankerna är den enda möjliga konstruktionen, men på kort avstånd kommer installationen av ett culvertrör att bli mycket mer rationellt.

arter

Det finns många typer av strukturer som övervägs, deras särskiljningsegenskaper kan identifieras i följande tabell:

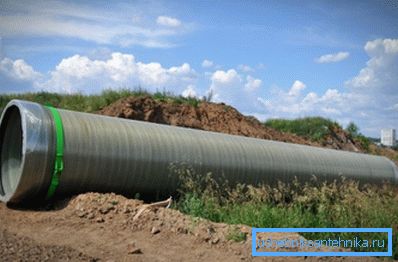

dimensioner

Det rekommenderade förhållandet mellan avloppsrörets diameter och längd ser ut så här:

Det finns också en bestämd formel för beräkning av culverts:

L_smp= i + 2 (ns-d)? m, var

Allmänna arrangemangsregler

• När man installerar ett tio meter rör på en gårdsväg med halvmått, måste man göra en däck med en tjocklek av minst femtio centimeter.
• Cirvertrör på motorvägar av SNiP kan endast lokaliseras under förutsättning att det finns en profil och plan som motsvarar denna typ av vägar.

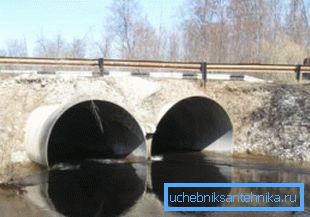

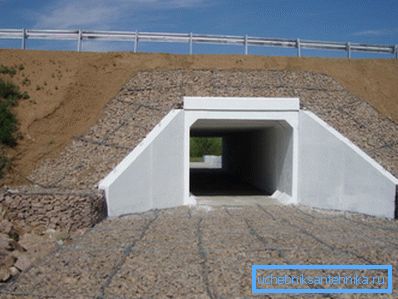

• Den vanligaste typen av drift av dessa anläggningar - fritt flöde, vilket medför det naturliga flödet av vatten. Mindre vanligt tryck eller halvtryck.
• Instruktionen förbjuder installering av kuvertkonstruktioner på reservoar längs vilka isdrift flyttar vid isbildning, eftersom isflak kan skapa nödstopp vid ingången till röret.

Tips: För arrangemang av rör i floder där fiskgytning sker, är det först nödvändigt att få tillstånd från fiskkontrollmyndigheten. I motsatt fall kommer utvecklaren att förvänta sig en stor böter.

• Avståndet till grundvatten bör respekteras beroende på driftslägen, följande:

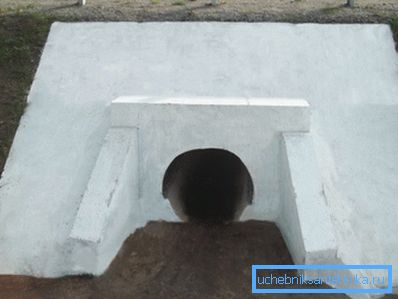

• Endarna på culvertrören är skapade från portväggarnas väggar och sluttande vingar begravda i marken under frostnivån vid 0,25 m och med en grusplatta minst tio centimeter tjock.

• Normal mark under uppbyggnad ersätts av en blandning av sand och murar. Detta kommer att eliminera sin sagging.
• Det finns tre typer av grupper som skiljer sig åt i sin bärkraft. I varje av dem har jordfyllnadshöjden sin egen indikator: 2 m, 4 m respektive 6 m.

Observera: I icke-standardförhållanden får man använda andra jordfyllningar och beräknade höjder för att uppnå en mer rationell resursanvändning.

• Culvert-rören är märkta med bokstäver och siffror åtskilda av bindestreck. På vänster sida indikerar produkttypen och på högra sidan - diametern på konventionella passager, användbar längd och antal grupper som bestämmer konstruktionens lagerkapacitet.
• Betongprodukter är installerade enligt GOST 26633. Därför används tung betong med en styrka som inte är lägre än B25 och vattentäthet - W Endast sådana parametrar garanterar en lång och korrekt funktion av strukturen.

Du borde veta: Förekomst av sprickor i rör av betong och armerad betong är inte tillåtet. Det enda undantaget är krympbredden inte överstigande 0,05 mm.

• Monolitiska betongplattor av klass B är lämpliga för att skapa vingar. Förstärkning är inte nödvändig.

Byggnadsarbete

På arbetets utförande bara med egna händer, tal och kan inte vara eftersom strukturelementen är övergripande och tunga. Men med installationsgruppen och den lämpliga utrustningen är det lätt att hantera.

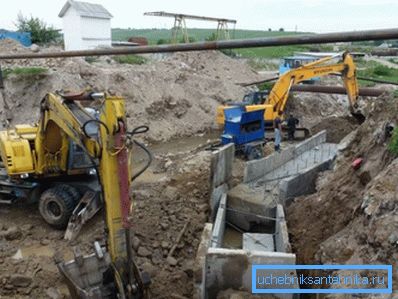

Stiftelsen grop

Vid grävning av en grop observeras ett antal regler:

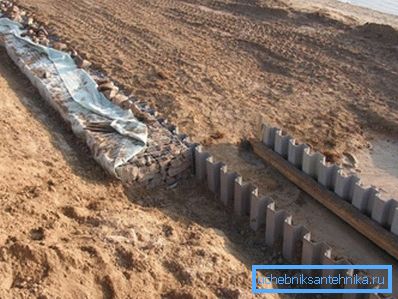

1. Fästning av väggar tillhandahålls endast vid hög jordmättnad med grundvatten.

1. Brantens sluttning bestäms i enlighet med djupet av grävningen och de utvecklade markernas egenskaper.
2. Om du planerar att installera vattentätning på eller annat liknande arbete som involverar närvaro av personer i gropen, ska dess väggar avlägsnas från källaren på ett avstånd av inte mindre än 0,7 m.

Tips: Om inget ytterligare arbete planeras efter att röret har lagts, kan det begränsas till ett intervall på 0,1 m. Detta räcker för att säkerställa normal installation.

1. Längs föremålets omkrets är jordrullar anordnade för att förhindra att ytvattnet tränger in i skytten.
2. I de fall där installationen utförs på reservoarens territorium kan du använda ett av två sätt att ta bort vätska från byggplatsen:
3. Om situationen ligger på en sluttning, då ur botten av gropen bara en extra gräv gräver för att avleda vatten i gräset.
4. I andra fall är det nödvändigt att skapa en sump och pumpa ut vätska från den med hjälp av pumputrustning.

foundation

De vanligaste är prefabricerade och monolitiska stiftelser, mindre vanligt förekommande prefabricerade monolitiska, och för platser med svag mark är det bättre lämpligt kolumnar.

Tänk på installationens gång på exemplet av det mest tidskrävande alternativet - monolitisk:

1. Montera formen runt fyllningens omkrets.
2. Knäda eller leverera konkret lösning.
3. Vi gör fyllning och ramming av blandningen.

Tips: I processen med att hälla betong rekommenderas att stansa det regelbundet med en stålstång. Detta kommer att undvika bildandet av luftfickor.

1. Täck betongen med en film och häll vatten tills den sätter.
2. Ta bort formen.
3. Vi fyller upp mellanslag mellan marken och monoliten i källaren med grus blandat med sand.

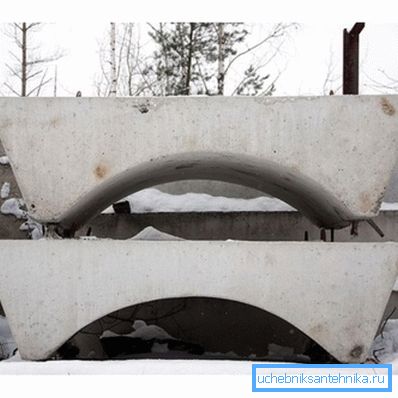

Den prefabricerade basen kännetecknas av det faktum att i stället för att hälla murbruk monteras färdiga betongkomponenter.

Rörmaterial

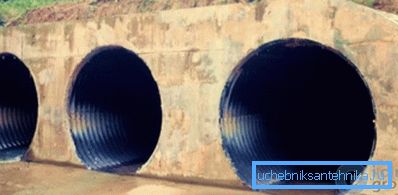

Betong- eller armeringspipor är klassiska i denna fråga och tidstestad. Men jag vill ägna särskild uppmärksamhet åt en mer avancerad version, som är en metallbalkad struktur.

Fördelarna med denna typ av anläggning:

• Ett brett utbud av olika diametrar. Gör det möjligt för dig att göra det mest optimala valet för alla situationer.
• Låg vikt Förenklar transport- och installationsarbetet betydligt.
• Enkel installation. Hanteringen av det aktuella materialet kräver ingen speciella färdigheter.
• Hög styrka och flexibilitet. I kombination med jorden ger större tillförlitlighet än armerad betongkonstruktion.
• Den långa verksamhetsperioden sträcker sig till hundra år.
• Lågt pris Ger upp till 50% besparing jämfört med att använda andra material.
• Mångsidighet. Den appliceras under alla klimatförhållanden.

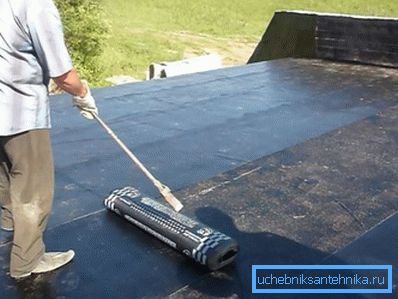

tätskikt

Vattentätningsarbete utförs oftast med hjälp av bitumenmortel eller ark av takmaterial. Det viktigaste innan du lägger materialet för att rengöra rörets yta från skräp, smuts och på vintern och från istiden.

återfyllning

Efter att strukturen är installerad ska den fyllas med jord. För detta ändamål är den som tidigare tagits bort från gropen ganska lämplig.

Allt händer som följer:

1. Vi fyller jämnt marken i utrymmet mellan marken och byggnadens väggar.
2. När marken är fylld på båda sidor förseglar vi den med hjälp av speciella tampmaskiner.
3. Därefter skapar vi en hög på toppen, vars tjocklek motsvarar ditt projekt.
4. Direkt ovanför röret uppstår tätningen inte för att undvika teknisk överbelastning på produkten.

slutsats

Byggandet av broar är inte alltid motiverat vid byggandet av vägar över floder eller raviner. Ofta är det mycket mer rationellt att installera en culvert, vilket är billigare och har flera viktiga fördelar (se även artikeln Krimprör i ditt hus).

Nyckeln till framgångsrik installation är efterlevnad av vissa regler, som beskrivs i detalj ovan. Processen i sig består av jordarbeten, lägger grunden, lägger produkten och fyller på den igen.

Videon i den här artikeln ger dig en extra mängd information som är direkt relaterad till de granskade materialen.

Installationen av de beskrivna strukturerna möjliggör att lösa många problem i samband med byggandet av vägar på terrängen, inrymmt av floder och raviner.
