Uppvärmningsgrenrör: syfte, fördelar och installation

Uppvärmningsuppsamlare - Radialvärmesystemets huvudnod, som är en av de mest progressiva och effektiva lösningarna hittills. Vi kommer att prata om de viktigaste strukturella egenskaperna hos uppsamlaren för uppvärmning, överväga typerna av kammar och ge ett antal tips som hjälper dig att installera en kollektor för uppvärmning med egna händer.

Collector-beam värmesystem

Tänk på uppvärmningsuppsamlaren i samband med övervägande av kylmedlets radiella layout, så det blir lättare att förstå dess huvudfunktioner och fördelar.

Som ni vet finns det tre huvudtyper av rörledningar:

1. En rördesign. Här är radiatorerna anslutna i serie, det vill säga kylvätskan levereras till den första enheten, passerar sedan genom batteriet och går in i nästa, som gradvis passerar hela kretsen och återgår till pannan. Det är uppenbart att efter varje radiator kyler vattnet ned och batterierna värms ojämnt;
2. Två-rörskrets. Denna lösning ger tillgång till vatten genom ett rör och utloppet till det andra, det vill säga kretsen består av två linjer, mellan vilka radiatorer är parallella anslutna. Med detta system kan du värma enheterna jämnare.
3. Strålmönster. Kylvätskan levereras till fördelningsenheten (uppvärmningssystemets samlare), varifrån det kommer till varje radiator genom ett separat rör, och sedan går det tillbaka genom returrören, samlas med en kam och går in i pannan. Således är det möjligt att uppnå den mest enhetliga fördelningen av värme i rummet.

Var uppmärksam! Som du kan se finns det i radialsystemet många kretsar, en för varje batteri. För systemets normala drift behövs därför en cirkulationspump som kan tillhandahålla de nödvändiga parametrarna för kylvätskans tryck och cirkulationshastighet.

Strålschemat gör det möjligt att värma varje enskild radiator så jämnt som möjligt, och det gör det också möjligt att justera värmeförsörjningens intensitet för varje batteri.

Även i det här systemet kan du stänga av en enhet utan att ändra hela systemet och i höghus kan du stänga av hela golv utan att avbryta flödet av kylvätska till andra delar av byggnaden.

För att uppnå dessa fördelar används uppvärmningssamlare, som ingår i fördelningskoden i form av ett par enheter - en matnings- och returkam. Omkoppling av värmekolvventiler, luft- och dräneringsventiler, flödesmätare och termostathuvuden möjliggör automatisk reglering av temperaturförhållandena på varje enskild värmeanordning.

Var uppmärksam! Oftast används sådana ledningar vid uppbyggnaden av värmesystem för privata hus och stugor, men detta system kan också tillämpas i en lägenhet med centraliserad tillgång till värmebärare. Man bör komma ihåg att röret bäst utförs under golvet.

En annan fördel med den radiella layouten är möjligheten att gömma rörledningen under en sockel eller djup i golvet. Ofta påverkar den här funktionen valet av layout.

Inte heller att nämna ett sådant system som "varmt golv". Konturerna är inte anslutna till radiatorerna, men läggs på ett speciellt sätt i golvskyddet för att värma upp det.

Den enda betydande nackdelen med denna lösning är det höga priset på material och arbete.

Uppvärmning kam

utformning

Kammen är ett tum eller tre fjärdedelar, hålen i ändarna är gängade. Den ena änden är ansluten till vattenförsörjningen eller avloppsledningen och den andra är stängd med en plugg, en luftluft och / eller en kran för att dränera kylvätskan från systemet.

Med tiden kommer du att kunna ta bort locket eller kranarna och lägga till nya länkar till kammen för att expandera värmesystemet eller ansluta det "varma golvet".

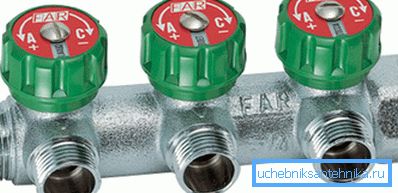

Dessutom är röret utrustat med kranar för anslutning av värmerör och uttag för montering av reglerventiler. Leveransdelen är som regel utrustad med flödesmätningsventiler som reglerar flödet och returdelen - med termiska huvuden, som mäter returvattnets temperatur och vid behov öppnar eller stänger flödesmätarna.

Var uppmärksam! Rörning är möjlig med enkla justeringskranar: i detta fall utförs kontrollen manuellt. Kranar måste installeras, de behövs för att koppla bort enheterna från nätverket för att reparera eller byta ut defekta delar.

Vid enkel omkoppling med kranar krävs inte uttag för inredning, därför kan kammen ha en enklare design. Varianter av mönster, vi överväger i nästa avsnitt.

arter

Det finns olika modeller av distributörer, som skiljer sig åt i komplett uppsättning avband, material, tillverkare och design. Det kan också finnas skillnader beroende på syftet med enheterna.

De mest effektiva och pålitliga märkesmodellerna som är utrustade med alla nödvändiga anordningar och tillbehör.

Sammansättningen av sådana produkter kan innefatta:

• Matning och omvänd kam. Som regel tillverkad av högkvalitativ mässing eller rostfritt stål;
• Cirkulationspump;
• Flödesmätare på den givande distributören;
• Termostatiska huvuden på samlingsknuten;
• Mayevsky luftventil eller kran för att evakuera luft från systemet;
• Kran för dränering av kylvätska;
• Tryckmätare för tryckkontroll;
• Fästen eller annan monteringsutrustning;
• Böjningar för anslutning av rörledningar.

Var uppmärksam! Märkesmodellerna är monterade och utrustade med alla funktioner hos utrustningen och kamens design. Som regel är detaljerna för ett sådant system utformade för varandra och fungerar mest effektivt i denna gemensamma konfiguration.

Kostnaden för högkvalitativa sammansättningar från ledande företag kan nå 20-30 tusen rubel. Om det här är för dyrt för dig kan du använda enklare och billigare enheter.

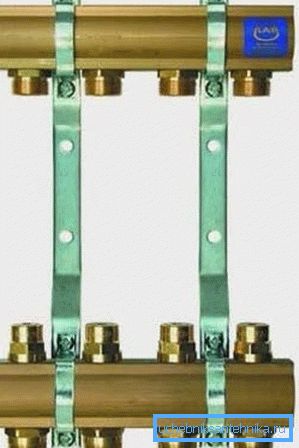

En mindre komplex variant är tummässingröret med halv-tums pinouts för ledningar. Matardelen är utrustad med utlopp, och på bakkammen finns slitsar för montering av termostater eller flödesmätare. Val av och installation av ventiler måste ske självständigt.

Detta är dock inte det enklaste alternativet, det finns också kinesiska produkter:

En gjutningsmodell med kinesiska kontrollventiler blir ännu billigare. Det finns möjliga problem som är förknippade med försämringen av tätningar och läckor i ventilaggregatets område. Byte av tätningar är ofta svårt eller omöjligt på grund av produktens gjutna utformning.

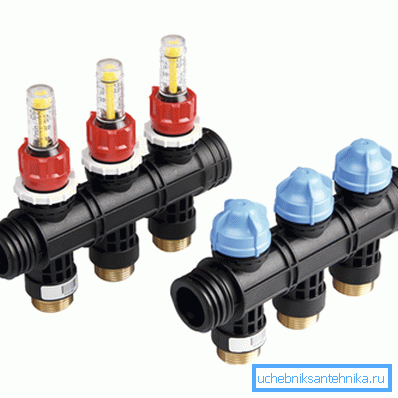

Du hittar även plastmodeller av ventiler. De utmärks av låg kostnad och ganska god kvalitet, men deras tillförlitlighet är tveksamt. Eftersom det inte finns någon tillförlitlig statistik och driftserfarenhet än, är det dags att berätta om hållbarhet.

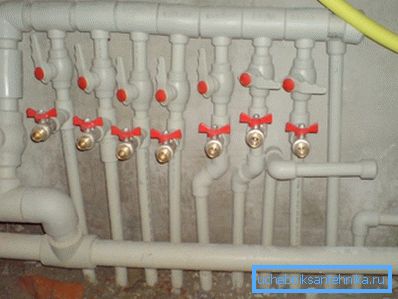

Slutligen kan du montera en polypropenfördelningsenhet genom att tappa te i ett tums förstärkt rör. Detta är det billigaste och enklaste sättet, men dess tillförlitlighet tenderar mot negativa värden, vilket gör det möjligt att kalla en sådan lösning tillfälligt.

Var uppmärksam! När det gäller en begränsad budget, bör du inte spara på uppvärmning, det är bättre att minska kostnaden för efterbehandling eller inredning, eftersom en olycka med kokande vattenläckor kommer att kosta mycket mer och dekorationen kommer att drabbas först.

montering

Installationen av värmekollektor börjar med installation av dörrar på konsolen. Skruva sedan loss pluggarna och sätt in luftventilen och dräneringsventilen.

Därefter tar de locken ur uttagen och monterar flödesmätarna på matningen och lägger termostaten på returröret. Om pumpen inte är installerad i början, är den installerad.

Därefter monteras konsolen på väggen eller i ett distributionsskåp. När satsen är monterad och installerad, anslut radiatorrör eller konturer av ett golvvärme. Vid slutet är huvudledningarna anslutna och systemet krympas med en speciell pump.

Var uppmärksam! Denna anvisning är inte slutlig och kan variera beroende på vilken utrustning som används och systemkonfigurationen.

slutsats

Samlarvärme är det mest progressiva systemet för uppvärmning av vattenutrymmen. För dess genomförande med olika modeller av distributörer, vars mest effektiva europeiska varumärken är märkta med en komplett uppsättning. Videon hjälper dig att förstå detta ämne bättre.
