Uppvärmning av rör med värmekabel: hur är processen

Under byggandet av lanthus bör alla åtgärder för isolering av kommunikationer göras i förväg (begravning i marken under fryspunkten, isolering av mineralull, polystyrenskum, polyetenskum), men ibland är allt detta inte. Du kan stöta på en grund gräv, rör som löper genom ett ouppvärmt rum, och i sådana fall kan du rädda med en värmekabel för rörledningar.

Nedan ser vi på vad det är, hur det är monterat och visar dig också videon i den här artikeln.

Rörledningens isolering

Värmekabel

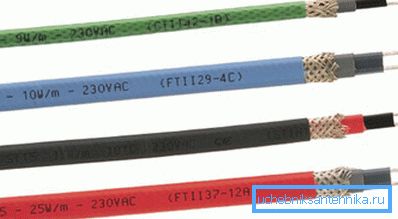

• En självreglerande värmekabel för uppvärmningsrör produceras i form av en tejpvärmare, där halvledarpolymermatrisen upphettas av två parallella ledare. Det är anmärkningsvärt att när du installerar en sådan kabel, kan instruktionen du klippa den för anslutning på något ställe utan rädsla för att en kallzon kommer att uppstå där. Dessutom kan en sådan tejpstruktur reglera mängden värme som alstras av varje enskild sektion, därför kan en sådan kabel inte brinna ut i princip.
• På grund av dubbelisolering med modifierad polyolefin förvärvar enheten mekaniskt skydd (nötning, slag), skydd mot aktiva kemikalier, vattenmotstånd och höga dielektriska egenskaper.. Man bör komma ihåg att priset på en sådan resistiv enhet är mycket högre än PNSV, men det finns praktiskt taget inget behov av kontinuerlig övervakning, eftersom anpassningen sker på egen hand.

Vad som ska beaktas vid beräkning av effekten

För att välja rätt resistiv enhet måste du i grunden ta hänsyn till tre huvudfaktorer: 1) kraften i värmeisolering från tredje part; 2) det material av vilket röret är tillverkat; 3) rörledningens diameter.

Obs. Om du har installerat en värmekabel för vattenförsörjningen inuti röret betyder det inte att det inte längre behöver isoleras. Om du gör extra isolering mineralull, polystyrenskum eller polyetenskum, kommer det att avsevärt minska värmeförlusten, därför kommer kostnaden för el också att vara mindre.

montering

Obs. Om det här är en värmekabel för avloppsvatten inuti röret, kan den köpas med vilken skede som helst, men för vätskebolag bör fluorpolymerisoleringen ha en tolerans för livsmedels lämplighet.

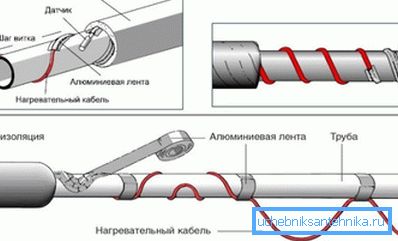

Det finns två huvudsakliga sätt på vilka självreglerande värmekabel för rör läggs - inomhus och utomhusinstallation. Men för den sistnämnda metoden finns det några alternativ, varav en anges i överbilden, så att den kan bindas längs röret i singularen i en rak linje, den kan också läggas på båda sidor, och dessutom är den monterad med en våglinje eller spiral.

Men sådana alternativ används huvudsakligen endast när avloppssystemet eller vattenförsörjningssystemet redan är inblandat och det finns problem med frysning, och dessutom används denna värmeband för vinteruppvärmning av taken (isskydd).

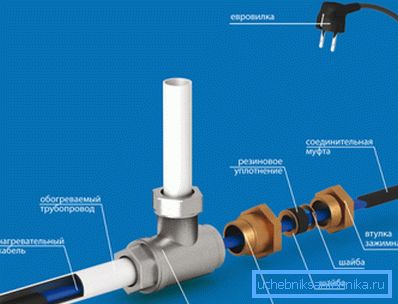

Innan du köper en sådan enhet måste du se till att den säljs tillsammans med det kit som är avsett för skärning, vilket inkluderar en hylsa och körtel som skyddar kabeln från vattenpenetration inuti, under isolering. Dessutom börjar installationen av värmekabeln inuti röret med den första monteringen av kopplingen på den, och därefter körteln som passar tätt mot skalet.

Det är önskvärt att göra detta innan du trimmer ändarna - det gör processen enklare - det är mycket bekvämare och snabbare.

Efter att du har satt din koppling och körtel med egna händer, kan du börja klippa och för detta måste vi dra sig tillbaka från kanten på 100-120 mm. Först skar vi isoleringen längs omkretsen, men vi skär bara den för att inte skada skärmen. Efter snittet böjer du kabeln på denna plats flera gånger och skäret blir komplett.

Därefter skärs isoleringen längs och tar bort den (med kanten kan du skilja den med en kniv - det här är bekvämare).

När du har tagit bort isoleringen kommer du att ha en skärmfäste framför dig, som du måste väva och vrida i flagellum, vilket görs på bilden ovan - senare kommer du att ansluta den till marken. Nu måste du släppa upp värmematrisen och dra tillbaka från kanten av den övre skärmen 15-20 mm och försiktigt så att inte matrisen skadas, men att krossa skalet runt omkretsen, men processen är exakt densamma som med toppskiktet.

Nu har du nått matrisen själv och du måste rengöra ledningarna för anslutning genom att ta bort skalet från dem med en kniv, men det här är något svårare jämfört med de två övre isoleringsskikten som du har av med. För genomförandet av den tänkta, expandera bandkanten och ta försiktigt bort plasten, precis som du skärp en penna - du ser ett fragment av processen i det översta fotot.

Gör ett sådant svep från två sidor och dra försiktigt ledningarna och sprida dem runt, så att du kan klippa bort det redan onödiga skalet - du kan förstås klippa matrisen längs mitten, men med tanke på dess styvhet blir det ganska svårt för dig.

Nu sätter vi ett speciellt tvåkanalsmunstycke från satsen på de nakna ledningarna, men fyller först tätningsmedlet i hålen för att säkerställa vattentäthet (efter installationen, tillsätt tätningsmedlet till hålen igen). På varje kärna (skärm inklusive) sätt på plaströr från samma kit, och på ändarna av kärnor finns det metallrör som du klämmer fast med tang eller ett plint.

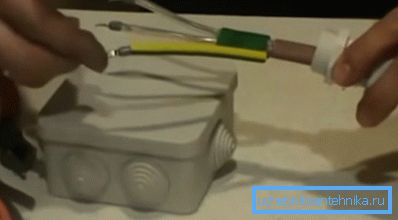

Nu är kabeln klar för anslutning till en sköld eller en speciell låda, som i det översta fotot.

Obs. Kabelns baksida måste vara förseglad. För att göra detta, ta bort 20-25 mm toppisolering, lämna 5-7 mm av skärmen och förkorta en av matrisdragen med 5 mm - ingen kortslutning kommer att uppstå.

Från ovan sätter du på värmen krympa från satsen och värmer den med en match.

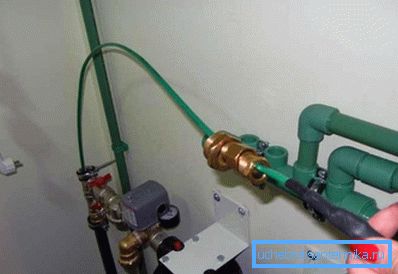

Nu måste du trycka på den självreglerande värmekabeln inuti röret genom anslutningen, ansluta terminalerna och jorda till strömkällan och uppvärmningen börjar.

slutsats

Hela installationen av värmekabeln inne i röret tar inte mycket tid - skärningen kräver mycket mer uppmärksamhet och arbetskostnader. Exakt samma förfarande för anslutning av teatervärmaren och för att installera den på taket (ta reda på hur kabeln läggs i olika typer av rör).
