Typer av avloppsrör och anslutningar - en kort översikt

Vid installation av avloppssystemet måste värme och rörmokeri hantera rör av olika material. För att allt arbete ska utföras på rätt sätt måste du veta funktionerna i rörförband och deras huvudtyper.

Rörklassificering

I denna fråga beror allt på vilka kriterier klassificeringen utförs. Enligt arbetsförhållandena kan exempelvis tryck- och icke-trycksystem särskiljas.

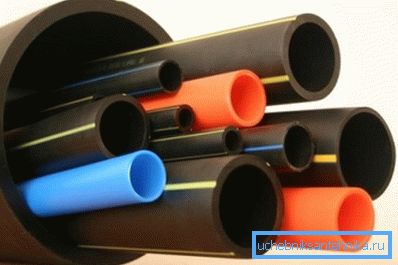

Men det är mer rimligt att lista klassificeringen av material, de skiljer följande typer av rör:

• plast, PVC används vanligtvis för avloppsvatten, och polypropen (PP) används för installation av värmesystem. Frågan om hur man ansluter avloppsrör i plast diskuteras i detalj nedan.

• metall. Stålrör är populärt när man installerar VVS, gjutjärn används för dräneringssystem, det finns också koppar- och mässingsrör.

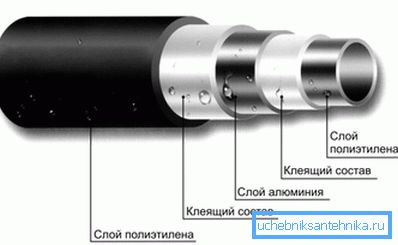

• Metallplast - Mellan lager av plast finns ett aluminiumskikt;

• Asbestcement, för avloppsvatten som praktiskt taget inte används
• glasfiber.

Rör docknings metoder

Det finns flera huvudmetoder som kan användas vid installation av pipeline:

• klockformad, anslutning av avloppsrör, är oftast utförd med denna metod;
• svetsad - det utmärks av maximal styrka och täthet jämfört med andra;
• gängade skruvar används;
• fläns;
• Använda pressbeslag
• använd klämmor.

Bell montering

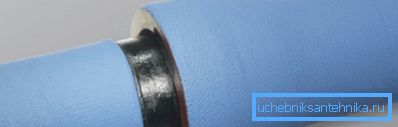

I korthet kan denna metod beskrivas enligt följande: slutet av ett rör införs i expansionen vid slutet av en annan rörledningssektion, dessutom är förslutningen förseglad med ett tätningsmedel. I sockeln finns en tätningsring, som deformeras och garanterar tätheten i fogen.

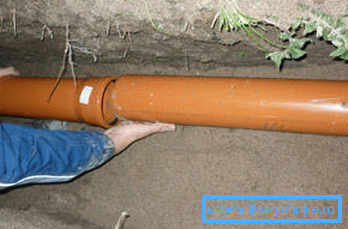

Anslutningen av plaströrsrör utförs nästan alltid på detta sätt. Avloppsrör i huset arbetar i fritt flödesläge, så att uttaget är tillräckligt.

Separat är det nödvändigt att nämna polypropenrörledningen (även om den i regel inte används för installation av avloppssystem), här används även en flareförband, men före det upphettas materialet.

På grund av den höga temperaturen mjukar polypropenen och fogen är helt förseglad. På grund av detta klarar det kylvätskans höga temperatur och trycket i systemet.

Sammansatt plast och gjutjärn

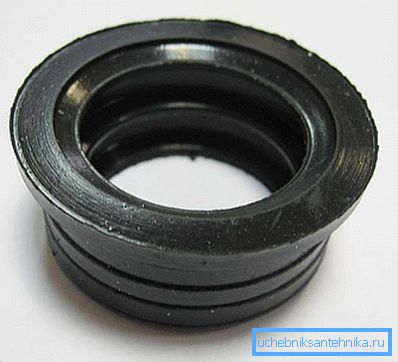

Människor står inför frågan om hur man kopplar ett avloppsrör av gjutjärn med en plast, när de måste byta del av ett gammalt gjutjärnsrotat avloppssystem. Det använder också en flare, och huvudfunktionen är att det är nödvändigt att använda en gummiband för att försegla fogen.

Efter att klockan har rensats av resterna av fyllnings- och tätningsmedlet beläggs dess väggar med tätningsmedel, sedan sätts en gummiring in i den och endast då änden av plaströret. I detta sammanhang kan gjutjärnets avloppsrör med plast anses vara komplett.

Var uppmärksam! Innan du sätter in plasten i manschetten är det önskvärt att applicera ett hygien smörjmedel. Annars kan du skada gummit.

Funktioner dockningsjärn rör

Om det inte finns några speciella problem med hur man kopplar PVC-avloppsrör, ändras aktionssekvensen något vid anslutning av gjutjärnens rörledning.

Huvudskillnaden är att försegla fogen:

• klyftan ca 30% av djupet är igensatt med tjärgelé eller jute;
• Den återstående delen av klyftan är fylld med en tätningslösning (svavel eller cementmortel). Det är tillåtet att använda bly för hällning.

Var uppmärksam! Nuförtiden har den långa processen att kapa flaren och dess hälla ersatts av speciella tätningsringar. Deras användning gör gjutjärnsavloppet mer motståndskraftigt mot deformation.

Om anslutningen av plast- och gjutjärnsloppsröret enkelt kan kopplas bort, innebär användningen av en gjutjärnsledning en endelad anslutning.

Svetsad ledning

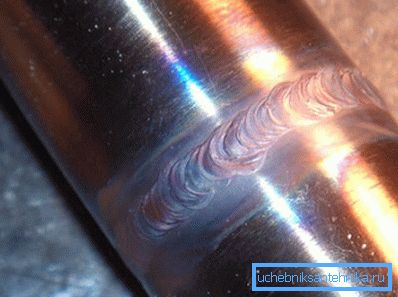

Denna metod kännetecknas av hög gemensam styrka, men kräver samtidigt vissa färdigheter inom svetsmetaller. Dessutom är endelad ledning extremt ofördelaktig vad gäller dess funktion. Dessutom är det i området av svetsmetallen mer mottagligt för korrosion.

Därför används svetsning ganska sällan, främst vid installation av system som arbetar i tryckläget. Det är i de fall där den första platsen kommer styrka (VVS, värmesystem finns också i gamla avloppssystem).

Var uppmärksam! Den svetsade leden kan inte användas om rörledningen har en skyddande beläggning, till exempel galvaniserad. Under höger temperatur påverkar skyddsskiktet helt enkelt ut.

Skruvanslutning

Denna typ av dockning är lätt att göra med egna händer, du behöver inte ha speciella färdigheter.

Hela driften av dockningen av 2 sektioner består av 2 steg:

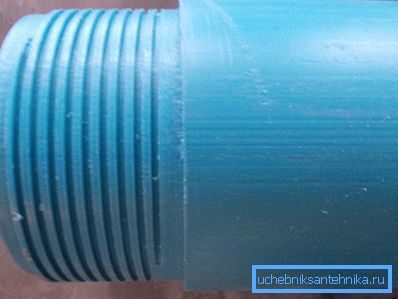

• För det första skärs tråden i båda ändarna av rörledningen. Dessutom kan tråden skärs inte bara på metallen, utan även på plast, det viktigaste är att väggtjockleken gör att du kan göra detta;

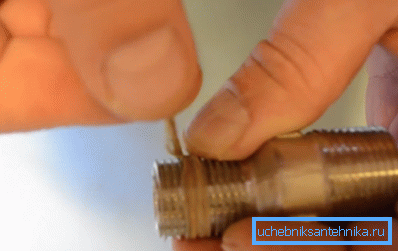

• Därefter dockas med en koppling med en gänga i båda ändar. För att förhindra att vatten sipprar genom leden är det möjligt att använda linlindning.

Den största fördelen med denna metod är det enkla systemunderhållet. Om foget är igensatt kan du alltid demontera och rengöra den misstänkta sektionen.

Var uppmärksam! Den enda begränsningen i tråden är metallets tjocklek. Om tunnväggig rörledning används, är den gängade anslutningen förbjuden.

Använd flänsar

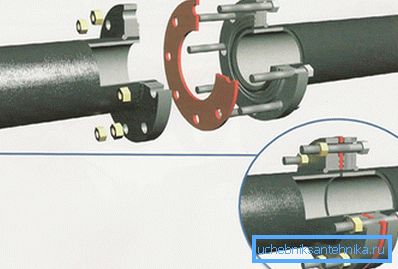

För att docka denna metod behöver du 2 flänsar (tjocka metallskivor), bultar och en gummitätning. Flänsar sätts på rörledningens ändar, mellan dem finns en gummitätning.

Skruvarna sätts in i hålen längs flänsens omkrets och spänns med muttrar, på grund av vilken leddets släthet uppnås. Priset på en sådan ledd är låg, och möjligheten att snabbt koppla loss leddet, om det behövs, gör det ganska populärt.

Flänsar kan svetsas direkt i slutet av rörledningssektionen. Resten av tekniken ändras inte.

Använda pressbeslag

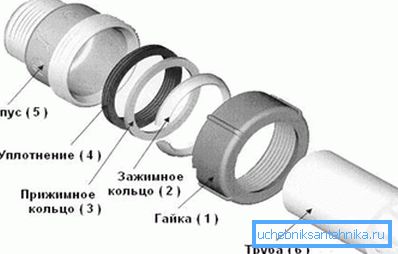

Ett av de mest universella sätten att docka rörledningen. Låter dig ansluta 2 sektioner utan svetsning, gängning eller limning av dem. För detta ändamål används en speciell montering som består av en central del med en tråd från 2 sidor, tätningsringar av tätningen och en mutter.

Instruktioner på enhetens gränssnitt ser ut så här:

• En mutter, kläm- och klämringar och en tätningsring sätts på båda ändarna av rörledningen (exakt i denna sekvens);

• ändarna av sektionerna sätts in i fästet, muttern är skruvad på den. På grund av deformationen av gummit säkerställer fogens täthet.

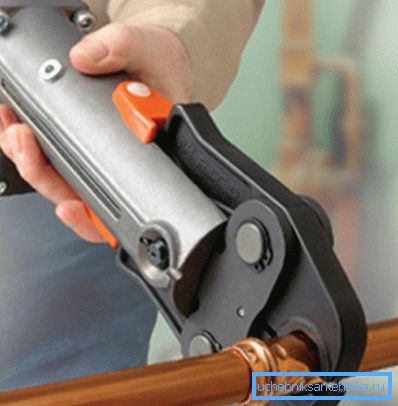

I fall då det är nödvändigt att ansluta sig till sektioner av en tunnväggig rörledning, används en pressoperation. Speciella presstångar krympar dockningsområdet, metallväggarna deformeras och detta garanterar en tillförlitlig anslutning.

Använd klämmor

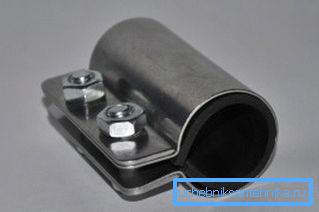

I specialaffärer kan du hitta reparationsklämmor - metallcylindrar med gummikropp, spänning skapas av bultar. Samma klämmor kan användas vid installationen av rörledningen. Huvuddelen är att inte ansluta sektionerna till slutet, med termisk deformation kan detta orsaka läckage.

Med hänsyn till avloppssystemet ger den en acceptabel nivå av gemensam styrka.

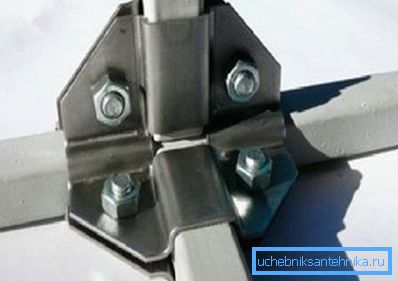

Klämmor är nästan det enda sättet ut när du snabbt måste ansluta profilröret, till exempel av kvadratisk sektion. Svetsning tar för mycket tid, men det finns helt enkelt inga andra sätt att docka.

Sammanfattningsvis

Inom en artikel är det svårt att överväga subtiliteten hos enheten av alla typer av rörledningsanslutningar. De presenterade metoderna kan dock användas för installation av avloppssystem, värme och rörmokare. Med förbehåll för överensstämmelse med tekniken kommer lederna vara täta och kommer att vara mer än ett decennium.

Videon i den här artikeln visar ett exempel på att ansluta avloppsrör med olika diametrar.
