Trenchless rörläggning: funktioner av denna moderna och
Trenchless pipe laying är ett vanligt namn för alla liknande verk som utförs av den slutna metoden. Dessa tekniker är mer lovande och föredragna än öppna stylingmetoder, eftersom mycket mer ekonomiskt.
Funktioner av slutna rörläggningsmetoder

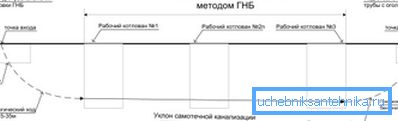

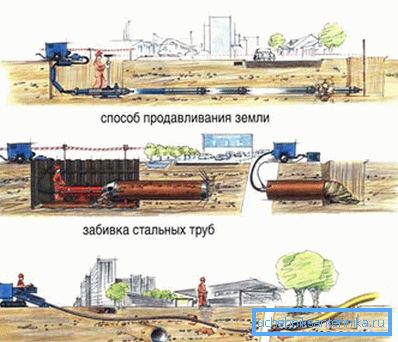

Följande tekniker hör till de stängda typerna av läggning.
- HDD - horisontell riktborrning.
- Micro tunneling.
- Klämma metallfall.
- Borrning med skruvmetod.
- Punkteringsmetod.
Vi kommer att prata mer om de första av dem.
HDD-metod
Denna metod är den mest mångsidiga och lämplig för slutet avläggning av olika tekniska nätverk. Den kan användas för att installera polyeten-, stål-, gjutjärnsledningar med ett tvärsnitt på 63/1000 mm, vid djup på upp till 25 m (ta reda på hur kabeln läggs självständigt i olika typer av rör).
Var uppmärksam! Längden på sådana underjordiska sektioner kan nå 1,2 km. Det är beroende av rören som måste släpas. Att utföra arbetet med en viss metod väljs som regel ut på byggarbetsplatsen.
Det är obligatoriskt att göra arbetsritningar, eftersom De flesta av de slutna teknikerna är utbytbara.
Trenchless rörläggning lämpar sig för transport av gaser och olika vätskor.
Med hennes hjälp drar de:
- elektriska kablar;
- vattenförsörjning;
- gasledning;
- oljeledning;
- avloppssystem;
- kommunikationskablar och andra nätverk.
Tillämpad maskiner och utrustning
Huvudverktyget för genomförandet av metoden för HDD är borriggar.
Som en extra teknik används:
- rörledningsbyggare;
- lokalsystem;
- nuvarande generatorer;
- blandnings- och mortelnoder;
- svetsmaskiner;
- auto-manipulatorer för leverans av borrutrustning;
- motorpumpar etc.
Fördelar med grävlösa vägar
- Mängden jordarbeten minskar avsevärt.
- Kostnaden för byggandet kan minskas till 30%. Inklusive tack vare involveringen av ett mindre antal arbetstagare och specialutrustning.
- Byggnadsperioden kan minskas med 15/20 gånger.

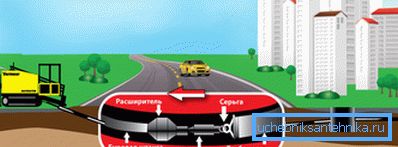

- Landskapet, inklusive landskapsplanering, förblir oförändrat.
- Vägytan är bevarad.
- Möjlighet att lägga rör under tunnelbanor och kraftledningar, grunda vattenkroppar, olje- och gasledningar, i lossna mark och bergformationer. Du kan borra brunnar och under miljözoner, markbyggnad som är förbjuden.
- Användningen av installationer för hårddisken förenklar förfarandet väsentligt och minskar den tid som krävs för att erhålla tillstånd och förlikningsdokumentation för genomförandet av arbeten.
- Genom att använda metoden elimineras blockering av gator eller blockering av trafik.
Tekniska arbeten
Att lägga ledningar med hårddisken innefattar följande arbetssteg.
- Geodetisk undersökning av platsen och bestämning av markens egenskaper. Som krävs i problemområdena borras hål.
- Projektarbete omfattar beräkning av borrbanan, utarbetande av nödvändig dokumentation, samordning i relevanta fall.
- Direkt förberedelse för arbete: Utgrävning av start- och förberedande gropar, leverans av borrutrustning till byggarbetsplatsen, vilket leder till drift.
- Borra en pilotkanal.
- Öka dess diameter.
- Rörläggning
- Avslutande av byggnadsarbeten.
Borrberedning
- Vid denna tidpunkt samlas alla data avseende jordens egenskaper på byggarbetsplatsen och studeras. Jordens sammansättning, dess egenskaper, närvaron och djupet av ytvattnet och underjordiska ingenjörsnät beaktas.
- För att välja den optimalt lämpliga utrustningen och tekniken utförs markavkänning.
- Efter designen bör arbetet samordnas och tillstånd bör erhållas för att lägga rörledningen i det här avsnittet.
Testa väl
Instruktionen varnar för att läggandet av nätverket bör börja med att skapa en pilotbrunn.
- För detta ändamål används speciell borrutrustning och verktyg för att utrusta horisontella brunnar. Maskinen är utrustad med ett borrhuvud med radiator.
- Den kombineras med borrstången. Ändrar riktning och position gör det själv för operatören av maskinen. Bommen är ett stålrör med en längd på upp till 3 m och ett tvärsnitt på 60/80 mm.
- När huvudet går djupt in i berget skruvas stavarna i följd i varandra.. Så tills brunnets konstruktionslängd nås.
Var uppmärksam! Huvudsyftet med denna fas av arbetet är att borra en brunn precis längs den väg som definieras av projektet. Avvikelser från det är oacceptabla.
- Sådan borrning kallas också riktning.. Dess kurs kan enkelt och enkelt styras. Arbetsprocessen övervakas på grund av den sensor som är monterad i borrhuvudet, som skickar signaler till en speciell lokaliserare.
- Om data på stången avviker från designkursen visas på monitorn, returnerar operatören den till önskad bana med flera rörelser.
- eftersom vid användning av hårddisken förstörs lagren av mark och sten, för att förhindra kollaps, brunnsbrott och eventuellt fel i utrustningen, kanalernas väggar stärks. För detta ändamål används en speciell borrslam (bentonit).
Kanalförlängning

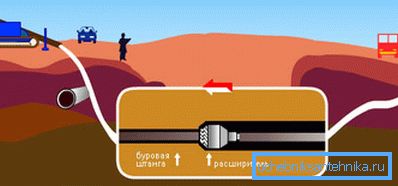

- Därefter expanderas pilotbrunnen till önskad storlek. För detta används extenders.
- Verktyget dras från kanalens utgångsänd till dess början. Under operationen roterar den runt sin axel och skär klippan och ökar därmed brunnens diameter.
- För att kunna sträcka rören genom brunnen utan problem måste kanalens storlek vara 35/50 procent större än deras diameter.
- Om det är tänkt att installera en rörledning med stor diameter utvidgas brunnen, genomgående drar den sig genom 2/3 av expanderaren. Tvärsnittet av var och en av dem är större än det föregående. I vissa fall används en kalibrator för detta.
Pipeline läggning

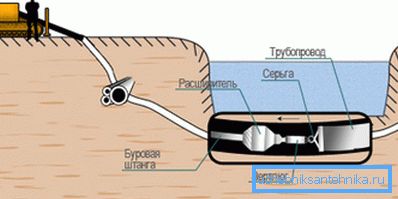

- Borriggar används inte bara för att skapa horisontella brunnar, men också för att lägga rörledningen i vägen för att dra.
- Från baksidan av kanalen mot maskinen dras expansionsverktyget igen. Vid detta tillfälle är röret fastat på det, liksom greppet för att dra det.
- Förflyttningen i borrningsenhetens riktning drar expanderaren röret längs kanalen.
- Processen övervakas av en operatör. Den håller reda på antalet borrstänger som väljs från brunnen. Detta gör det möjligt att få information om röret som drar genom kanalen.
Sista etappen
- När den slutna rörläggningen är klar kontrollerar experterna kvaliteten på det skapade nätverket, verifierar resultatet med projektdokumentationen och levererar objektet till kunden.
- Överför den färdiga rörledningens arbetsgruppen. Experter ger kunden all nödvändig dokumentation. Det garanterar underhållet av anläggningen.
Var uppmärksam! Tekniska dokument på den installerade rörledningen måste nödvändigtvis innehålla en detaljerad plan för det underjordiska ingenjörsnätverket, med hänvisning till terrängen. Det behövs, inklusive när grävlös rörbyte utförs.
slutsats
Trenchless rörläggning enligt HDD-metoden är en modern och högteknologisk väg. Det gör det möjligt för dig att montera ingenjörsnät väldigt snabbt, samtidigt som du spenderar relativt lite ekonomiska resurser (se även artikeln Att lägga av avloppsrör i huset: en stegvis guide för avloppsarrangemanget).
Videon i den här artikeln ger dig möjlighet att läsa mer information.
