Svetsat rör 108 - ett oumbärligt byggmaterial

Trots plaströrets utseende förlorar stålröret inte marken. VVS-, uppvärmnings- och avloppssystem är fortfarande ganska populära, och rörstål kan också användas som stödelement i ramverket. Till exempel kan ett rör 108 med 4 väl användas som ett stativ för ramen för en ljuskonstruktion.

Allmän information om den elektriskt svetsade rörledningen

Stålrör i mer än ett decennium har använts inte bara för omläggning av VVS eller uppvärmning, men också som byggmaterial. Tillämpningsområdet för svetsade rör är mycket bredare än det kan tyckas vid första anblicken. Beroende på syftet är stålets sammansättning olika, och kraven på rullande är olika.

Klassificering av elektriskt svetsade rör

Beroende på syftet är det möjligt att särskilja följande rörvalsade produkter:

• Grad 1 - används i vardagen. Denna grupp omfattar rörledningen, som exempelvis används för installation av ett värmesystem. Även en icke-specialist kommer att klara av installationen, endast detaljerade instruktioner för arbetet kommer att behövas.

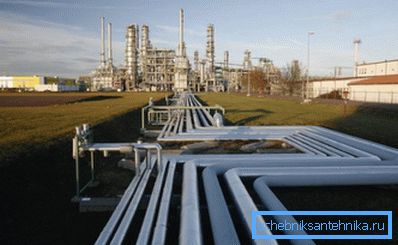

• Grad 2 - med ökat motstånd mot tryck och temperatur. Denna typ av hyra används för pumpning av olja, liksom vatten i huvudledningen;

• Betyg 3 - Stålets sammansättning väljs utifrån frekventa förändringar i temperatur och tryck. Omfattning - livsmedelsindustri, kemisk industri, etc .;
• Klass 4 - rörledning utsatt för hård mekanisk stress, till exempel vid borrning av en brunn. Stål bör ha ökat motståndskraft mot slitage;
• 5 klass - denna hyra används huvudsakligen som lagerelement för ramar. Följaktligen är huvudkravet hög hållfasthet och lågt pris.
• Grad 6 - produceras för att möta behoven hos verkstadsindustrin. Huvudegenskapen är ökad motståndskraft mot högtryck, nötningsbeständighet.

Regleringsramen

Du kan välja flera standarder, geometriska dimensioner, vikt och toleranser finns i GOST 10704-91, den innehåller också grundläggande information om dimensionen. Exempelvis kan ett rör 108x4 enligt GOST 10704 91 inte produceras med en längd mindre än 4 m.

I allmänhet beror dimensionen på diametern:

• mer än 426 mm - i regel bestäms storleken av avtalet med kunden,
• mer än 152 mm - Minsta längden är 5 m
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• mindre än 30 mm - 2 m.

Storleken på storlekarna är ganska stor: diametern varierar från 10 till 1420 mm, och metallets tjocklek kan vara 1 till 32 mm. Följaktligen är rörledningens vikt väldigt annorlunda. Exempelvis är vikten av 1 meter av ett rör 108x4 enligt standarden ungefär 10,26 kg och med en ökning i metallens tjocklek till 5,0 mm, stiger denna siffra till 12,70 kg.

Var uppmärksam! Vid markering anges alltid ytterdiametern. För att ta reda på den inre diametern är det nödvändigt att subtrahera från detta nummer två gånger tjockleken på väggarna.

Dessutom måste dokumentet ta hänsyn till ett antal tekniska villkor. Dessa data är viktiga vid ledningens kvalitetskontrollsteg.

Du kan välja sådana dokument som:

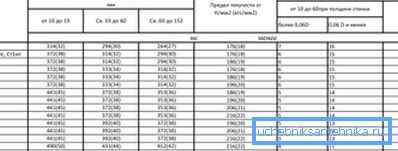

• GOST 10705-80 - Information rör rörledningar med en diameter av 10-530 mm (låglegerat och kolstål). Dokumentet innehåller en lista över regler för godkännande, testning, maximal tillåten koncentration av föroreningar, etc .;
• GOST 10706-76 - Sammansättningen är ungefär densamma, men kraven i detta dokument gäller för rörledningar med en diameter av 426 - 1620 mm;

• GOST 10707-80 - ställer krav på kallformade svetsade rör med en diameter av 5-110 mm (kolstål);

När det gäller sömlösa varmvalsade rör är huvudinformationen i GOST 8731-74. Frånvaron av en söm gör rörledningen ännu mer tillförlitlig, även om en tjock vägg också ökar rörets massa, till exempel är vikten av ett 108x6 rör redan 15,09 kg / bar. m.

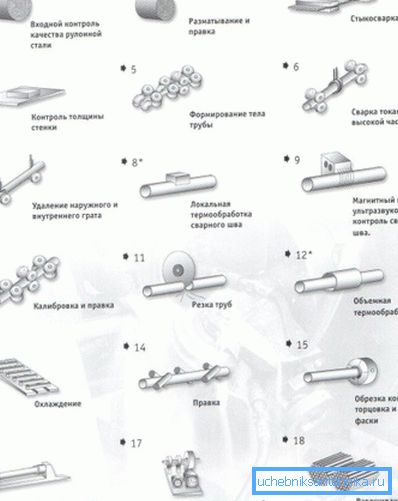

De viktigaste stadierna av produktionen

Hela produktionsprocessen kan delas upp i flera steg:

• ett metallband av konstant bredd verkar som ett råmaterial. Den är gjuten och stångsvetsad så att en kontinuerlig stålremsa med konstant bredd erhålls. Var noga med att kontrollera stålets tjocklek, beror på rörets 108x4 vikt och vilken som helst annan storlek.

• I nästa steg passerar remsan genom ett tåg av rullar, vilket ger remsan formen av en framtida rörledning (hittills ingen svetsning utförs);
• svetsning utförs;
• grat avlägsnas;

Var uppmärksam! En burk måste avlägsnas inte bara från utsidan, men också från insidan. Om rörledningen kommer att fungera i tryckläge, kommer en outlösad burring inuti att störa flödet av vätskan.

• Därefter övervakas styrkan i sömmen, pipelinen är skuren, ändarna rengörs av burrar. Om nödvändigt utförs ytförband

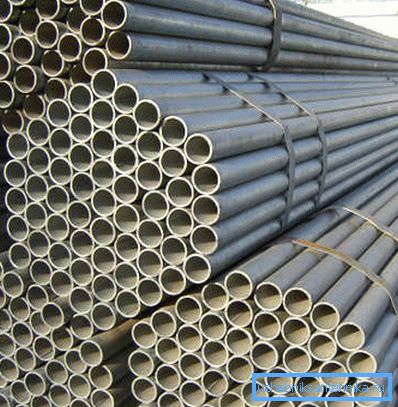

• Den färdiga rörledningen lagras.

Vid kontrollen måste även svetsmetoden beaktas. Så, om en höghållfast söm användes (GOST 10706), ska massan ökas med 1%.

Det vill säga om rörets vikt 108x5 var 12,70 kg / bar. m, då kommer en söm med ökad styrka att bli 12.827 kg / pog. m. Med stora volymer är det viktigt.

Exempel på användningen av elektriska ledningar

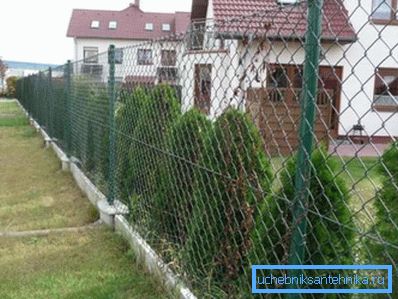

I enskild konstruktion används den vanligtvis för installation av värmesystem, VVS. Allt arbete görs vanligtvis för hand. Små storlekar kan användas som en ram av rör för lätta strukturer, till exempel gazebos.

När det gäller stora storlekar måste du ta hänsyn till priset. Så kostnaden för ett 108x4-rör är ganska högt (ca 30.000 - 33.000 rubel / ton), så det är ingen mening att använda den till exempel för avloppsvatten.

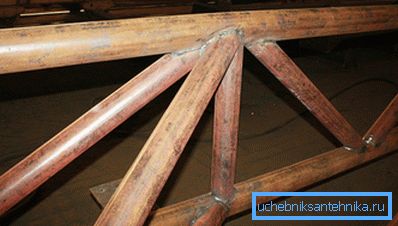

Vid industriell konstruktion är fördelarna med en elektriskt svetsad rörledning helt manifesterad. Stora storlekar kan användas både som reoler och för att täcka stora spänner. I det senare fallet måste du tillgripa skapandet av gårdar.

Rörledningens egenvikt tillåter inte att blockera spännvidden för ett enda rör. Exempelvis är vikten av ett rör 108x3 5 9,02 kg / bar. m., med en spänning på 15,0 m bara sin egen vikt blir 135,3 kg.

Sammanfattningsvis

Elektriska och sömlösa rör är populära inte bara individuellt utan även inom industriell konstruktion. Små storlekar används ofta i vardagen, men större diameter är också lämplig för en mer allvarlig konstruktion.

Videon i denna artikel beskriver i detalj processen med att producera elektriskt svetsade längsgående rör.
