Storlekar av plaströr i enlighet med gällande standarder och

Enligt vilka regleringsdokument tillverkas polymerrör? Vilken typ av plast används för tillverkningen? Slutligen, vilka diametrar av plaströr tillhandahålls av nuvarande ryska standarder? Låt oss försöka svara på dessa frågor.

Lista över

Låt oss först handla med materiallistan.

• Polyvinylklorid används för tillverkning av tryck och avloppsvatten. Vattenrör från denna polymer sprider sig inte brett på grund av kombinationen av brittleness och låg arbetstemperatur (högst 60 ° C).
• Polyeten används främst för installation av kylvattenförsörjningstryckrör. Temperaturgränser för denna polymer är ännu hårdare än för PVC: polyeten börjar mjukna vid 45-50 grader.

Var uppmärksam! Plaströr med stor diameter som används som avlopp är mestadels av samma polyeten.

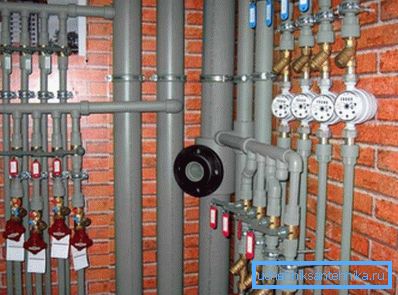

• Polypropen är däremot mycket värmebeständig. Drifttemperaturområdet upp till +95 ° C gör att det kan användas för uppvärmning och varmvattenförsörjning. Förutom tryckledningar används plast för konstruktion av avloppssystem.

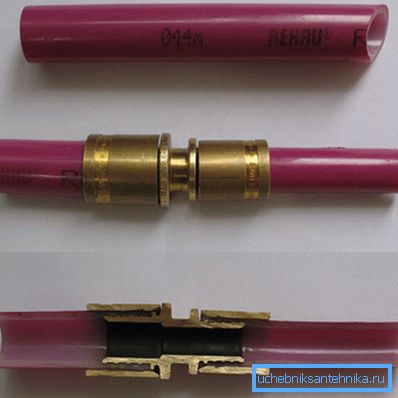

• Tvärbunden polyeten används också för dessa ändamål: bildandet av tvärbindningar mellan polymermolekyler förändrar radikalt sina fysikaliska egenskaper.. Priset på materialet är givetvis märkbart högre än för vanlig polyeten.

standarder

Tabellen med diametrar av plaströr avsedda för vattenförsörjningssystem, värmesystem, tryckavlopp mm finns i GOST 52134-2003.

Men med gravitetsdränering är situationen mycket roligare: Ryska standarder reglerar intervallet endast för polyeten, och GOST 22689.1-89 ger tre storlekar - 50, 90 och 110 mm. Fria rörledningar av PVC och polypropen tillverkas enligt tekniska villkor och på grundval av kontrakt som ingåtts med kunder.

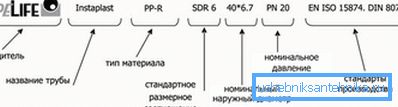

Låt oss återvända till GOST 52134-2003. Enligt dokumentet kan märkning av plaströr för tryckledningar innefatta:

• Det högsta tillåtna arbetstrycket vid en temperatur av 20 ° C. Den betecknas med bokstäverna PN och indikeras i atmosfärerna.
• SDR-parameter som beskriver förhållandet ytterdiameter till väggtjocklek. Ju högre dess värde desto lägre sträckgräns för rörledningen.
• Ytterdiametern och väggtjockleken.
• En indikation på det material från vilket produkten tillverkas. Som regel används följande notering:

Var uppmärksam! Detta är en ofullständig lista över material som beskrivs av standarden. Vi utesluter medvetet exotics som klorerad polyvinylklorid eller polybuten - helt enkelt eftersom chanserna att möta dem i hårdvaruaffären tenderar att nollas.

Så, låt oss gå till storleken. Tyvärr måste vi bara definiera sina gränser och inte ge en komplett lista.

Polyvinylklorid

Den minsta diameteren som anges i PVC-U-standarden är 12 millimeter. Maximal - 1000. Väggtjockleken varierar från 1,5 till 30,6 mm.

Var uppmärksam! Sortimentet som anges i standarden betyder inte att alla produkter som finns på den ryska marknaden kommer att motsvara exakt de storlekar som anges i den. Inte bara är många specifika produkter tillverkade enligt specifikationerna, du bör inte glömma importen. Exempelvis finns inte ett plaströr 70 mm dokument. Kinesiska leverantörer erbjuder dock det.

polyeten

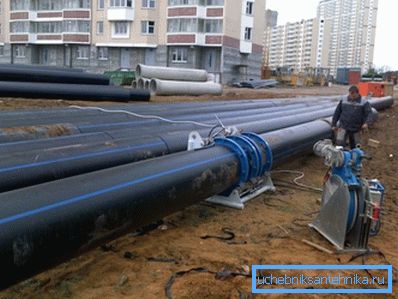

Såsom redan nämnts används denna polymer massivt för värmevattenledning.

Förutom de dielektriska egenskaperna och exceptionellt motstånd mot aggressiva medier är polyeten lämplig eftersom den behåller sin elasticitet vid negativa temperaturer. Markrörelse, bildandet av ett isblock i rörledningen och andra problem som är dödliga för stål och gjutjärn, kommer i detta fall att orsaka enbart temporär deformation med återgång till tidigare dimensioner och geometri efter eliminering av den faktor som orsakar den.

Vad sägs om storleken?

• Minsta diameter är 16 mm. Maximalt är 1600.
• Väggtjockleken varierar mellan 2 och 61,5 mm.

polypropen

Minsta ytterdiameter har ett plaströr av 10 mm. Maximal storlek är igen 1600. Väggtjockleken är 1,3 till 61,2 mm.

Tvärbunden polyeten

Diametern varierar från 10 till 250 millimeter, väggarna kan ha en tjocklek av 1,3 till 34 mm.

Användningsområden

Och nu går vi tillbaka till ett mer praktiskt område. Vilka storlekar ska du använda när man bygger egna vattenförsörjnings-, uppvärmnings- eller avloppssystem?

Vattenförsörjning, uppvärmning

• Plaströr 16 mm används för att ansluta en till tre armaturer (kranar, duschkabiner, toalettskålar, etc.). Den kan också användas för att ligga i ett varmt golv (som det vanligtvis används tvärbunden polyeten) eller för uppvärmning av kollektorkabeln.

• 20 mm räcker för att fördela vattenförsörjningen i hela stugan med 4-6 armaturer och för att driva värmesystemet med tvångsflöde och betjäna ett hus med en yta på upp till 100 m2.
• 25 mm används som stigare för uppvärmning och vattenförsörjning i hus med en höjd av högst 5.
• En diameter på 32 mm är typisk för stigare i byggnader med stora höjder och för tappning av vattenförsörjning och uppvärmning med ett litet antal lägenheter.
• 40 mm - flaska i en lägenhetsbyggnad eller i en stuga med ett gravitationssystem (gravitation) värmesystem.

avlopp

För icke-tryckta avloppssystem är följande storleksfördelning karakteristisk:

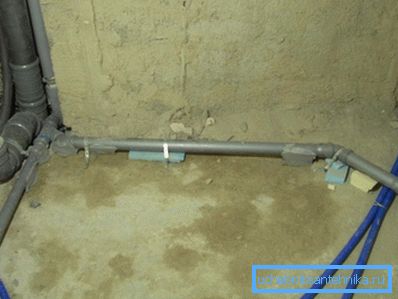

• Plaströr 50 mm används för att ansluta 2 - 3 diskbänkar, handfat, duschar etc. Kort sagt, alla VVS-armaturer, med undantag för toalettskålar.

Viktigt: För anslutning av samtidigt använd badkar och duschkabin används plaströr av 75 mm och över. Vad är anledningen till instruktionen? Med det faktum att när du dränerar hela badet fylls 50 mm avlopp; Det normala dräneringen från duschen kommer inte att diskuteras.

• Plaströr 90 mm används relativt sällan, främst - för anslutning av installationer av toalettskålar. Men 110-millimetern är däremot mycket efterfrågad: Denna diameter används för att ansluta toaletten, avloppsvatten och takplankor (horisontella grenar som förbinder stigarna).
• 150 - 600 mm används som brunnsutlopp och för transport av avloppsvatten mellan brunnar.

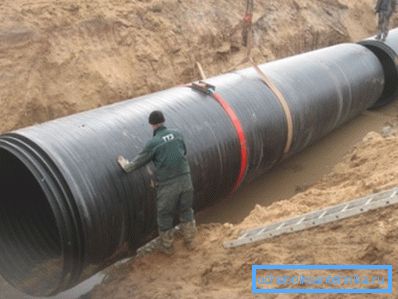

• En diameter på 600 mm är typisk för samlare som förenar avloppet i hela stadsdelen.

slutsats

Vi hoppas att vårt material kommer att hjälpa läsaren att välja den optimala lösningen för installation av kommunikation i hans hus eller lägenhet.

Som alltid kommer videon i den här artikeln att erbjuda ytterligare information. Lycka till!
