Storlekar av plaströr för avloppsvatten: gost och riktigt
Vilka storlekar av avloppsrör är enligt de nuvarande regleringsdokumenten? För vilket ändamål används rör av olika storlekar? Vilken av plasten som erbjuds av den moderna marknaden är att föredra?
Låt oss räkna ut det.
Typer av plast
Till att börja med, vilka är i själva verket plaströr för avloppssystem.
Listan är liten:
- Unplasticized polyvinyl chloride (NPVH, oftare - bara PVC) - den otvivelade ledaren när det gäller produktion;
- Något mindre finns i försäljningen av avlopp av polypropen;
- Polyeten är en outsider: inte alla butiker kommer att erbjuda det till dig.
Hur kostar priset på dessa material? Låt oss ta som ett prov ett mycket löpande rör 2 meter långt och 110 mm i diameter.
material | Kostnad för |
polypropen | 270 rubel |
PVC | 250 rubel |
polyeten | 320 rubel |
Nuance: jämförelsen är inte helt korrekt. De rör som är inblandade i det skiljer sig från väggtjockleken, vilket påverkar produktionskostnaden.
Vad är den praktiska skillnaden mellan olika plastmaterial?
Vilken ska jag välja när man installerar avloppet med egna händer?
- Polypropylen är mer slitstark, hårdare och har en jämn väggtjocklek, som har en större ringstyvhet än konkurrerande lösningar.
- Polyeten är mer elastisk och dämpar perfekt akustiska vibrationer. Att bryta ett sådant rör är nästan omöjligt; böjningar är tillåtna under installationen, destruktiv för annan plast. Nackdelen är lägre motståndskraft mot höga temperaturer.
Reglerande handlingar
Låt oss nu se vilka längder och diametrar av avloppsrör som finns i de nuvarande regleringsdokumenten.

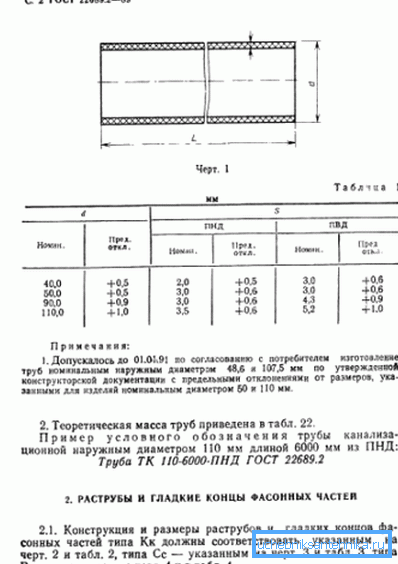

GOST 22689.2-89
Denna GOST producerar polyetenrör och rördelar.
Vi är förstås främst intresserade av storlek.
- Rör finns i raka längder på 8, 6, 5,5, 3 och 2 meter.
- Väggtjockleken varierar från 2 till 5,2 millimeter.
- Tabellen med diametrar av plaströrsrör, uppriktigt sagt, träffar inte en stor mängd val. Det finns fyra storlekar på listan: 40, 50, 90 och 110 millimeter.
TU 4926-002-88742502-00
Polypropylenprodukter tillverkas inte enligt GOST, men enligt specifikationer. Vad säger den nuvarande TU?
Listan över möjliga längder av raka segment verkar bekant för oss: 8, 6, 5,5, 3 och 2 meter.
Men i samordning med kunden är det möjligt att göra rör av annan längd. Minsta och maximala värden är inte begränsade, men sunt förnuft dikterar att det är extremt obekvämt att transportera sträckor på mer än 12 meter i längd med befintlig transport.
Diametrarna av plaströr och väggarnas tjocklek kan ta följande värden:
Diameter, mm | Väggtjocklek mm |
50 | 3,0 |
110 | 3,5 |
150 | 5,4 |
PVC
Med PVC är situationen ganska komisk.
Som ett regleringsdokument som reglerar produktionen anger säljare:
- GOST 1898-2001, inga tecken på vilka inte var fritt tillgängliga. Nej, författaren hävdar inte att denna standard inte existerar. men inte ett enda intyg om överensstämmelse på tillverkarens och återförsäljarens webbplatser heller.
- GOST R 51613-2000 avseende tryckrör. Naturligtvis förhindrar ingenting användningen av ett tryckrör med en socketanslutning för friflödesavlopp; De varor som produceras enligt denna standard kommer dock uppenbarligen att vara dyrare: större styrka betyder större väggtjocklek.
- Dessutom ger avdelningsbyggnadskoder VSN 48-96 dimensionerna för avloppsrör för plast för de interna ingenjörsnätverk av bostads- och offentliga byggnader.. Lyckligtvis nämns i det här dokumentet riktiga äkta klockformade icke-tryckrör från NPVH.
Låt oss undersöka dokumenten.
GOST R 51613-2000
- Rör produceras i raka längder från 4 till 12 meter med ett flertal av 0,25 m (4,0, 4,25, 4,50 osv.).
- Väggtjockleken varierar från 1,5 till 23,2 mm.
- Diametern kan ta värden från 10 till 315 mm. Värdena 50, 90, 110, 150 och 200 mm är närvarande, vilket indikerar att rören är kompatibla med rörpassningen för avloppsvatten.
BCH 48-96
När vi studerar detta dokument väntar vi på en annan överraskning. Det innehåller bland annat en upphandlingsmanual som rekommenderar produkter från en mycket specifik tillverkare - OAO NPO Plastic. Storlekslistan beskriver inte kraven för de producerade produkterna, men. sortiment av objektet som ska köpas.
Tja, och det brödet.
Vi ger denna information i sin helhet, utan räkningar:
- Längden på rören och munstyckena är 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 och 5240 mm. Bedömning av storleken talar vi om att beställa för flera mycket specifika husprojekt.
- Den använda diametern av plaströr för avloppsvatten är ganska traditionell för interna nät - 50, 90 och 110 millimeter.
Under tiden i den verkliga världen
Kära läsare, är du förvirrad? Låt mig befria dig från illusionernas fångenskap och bekanta dig med ett riktigt sortiment av ett par företag som specialiserat sig på produktion av avloppsvatten.
Här är sortimentet av produkter som produceras av AquaMaster-gruppen av oplastiserad polyvinylklorid.
Diameter, mm | Väggtjocklek mm | ||
lungor | genomsnitt | svår | |
110 | - | - | 3,2 |
160 | 3,2 | 4,0 | 4,7 |
200 | 3,9 | 4,9 | 5,9 |
250 | 4,9 | 6,2 | 7,3 |
315 | 6,2 | 7,7 | 9,2 |
400 | 7,9 | 9,8 | 11,7 |
500 | 9,8 | 12,3 | 14,6 |
Och här är en lista med diametrar av Korsis Plus polyetenrör som används vid konstruktion av avlopp:
- 1200
- 1400
- 1600
- 2000
- 2200
- 2600 mm.
Nyfiken: Strukturen hos dessa rör är väldigt annorlunda än vår vanliga. Det räcker med att säga att de är dubbelskiktiga, med korrugerade yttre och släta inre lager.
Användningsområden
Slutligen, låt oss ta reda på varifrån avlopp med olika diametrar används.
Diameter 50 mm används för att ansluta alla VVS-armaturer, förutom toaletten. Dessutom installerades köksavloppsrör i husen av vissa projekt med denna diameter.
90 mm används vid anslutning av vissa typer av toalettskålar (först och främst - spolmontering).
110 mm - Den mest populära standardstorleken: från att ansluta en toalettskål till läggning av stigare och jämn plankbäddar som förenar flera stigare.
150 - 200 mm används vid utläggning av brunnar i bostadshus.
250 - 600 mm - rör som förbinder brunnar avloppsvatten.
600 och över - samlare som samlar avloppsvatten från hela områdena.
slutsats
Vi hoppas att vår inblick i de mörka hemligheterna av befintliga regeldokument och deras komplexa förhållande till verklig produktion kommer att vara användbar för läsaren. Som vanligt finns ytterligare information i videon i den här artikeln.
Lycka till!
