Stålrördiametrar: studerar standarder

Trots spridningen av moderna kompositmaterial är stål kvar i efterfrågan vid tillverkning av rörledningar för olika ändamål. Vad kan diametrarna för stålrör enligt GOST? Vilka normer reglerar generellt sin produktion? Var och för vilka lämpliga produkter används? Låt oss räkna ut det.

Reglerande handlingar

Låt oss börja med en lista över standarder som vi måste studera.

• GOST 3262-75 tillverkade produkter för vatten och gasledningar.
• Pump- och kompressorledningarna (NKT) är monterade från valsade produkter tillverkade enligt GOST 633-80.
• Sortimentet av sömlösa varmvalsade rör finns i standardnummer 8732-78.
• För kallt deformerat produktsortiment normaliseras enligt GOST 9734-75.
• Svetsade rör för gas- och oljeledningar tillverkas enligt GOST 20295-85.
• Slutligen tillverkas stålrör med stora diametrar för gasledningar, oljeledningar och oljeledningar enligt GOST R 52079-2003.

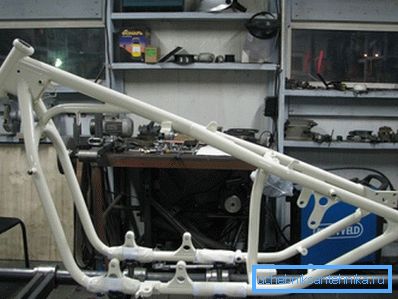

Observera: denna lista påstår inte att täcka alla produktionsområden. Vi har avsiktligt uteslutit några specifika produkter, såsom höljesrör eller rörramar för bilindustrin.

Storlekar och applikationer

Så vad är diametrarna för stålrör i enlighet med dessa dokument? För vilket ändamål används röret?

GOST 3262-75

Den fullständiga listan över storlekar som anges i standarden är relativt liten, därför kommer vi att ge den fullständigt.

Produkterna kan tillverkas med anti-korrosionszinkbeläggning och utan det. Dessutom kan de levereras med hackade eller valsade trådar.

En omfattning - distribution av vattenförsörjning, gas och uppvärmning inom bostads-, kontor- och produktionsbyggnader.

Låt oss ge några exempel på användning.

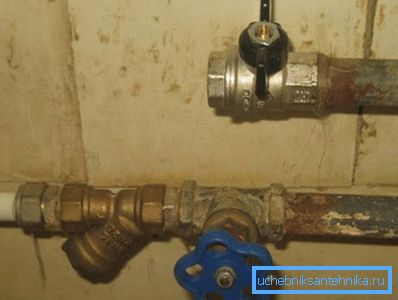

• En diameter på 15 mm är efterfrågan som vattenförsörjning och gas in-house anslutningar.
• Ett stålrör av 20 mm används som anslutning för radiatorer.
• Stålrör 25 mm används för installation av värmepanna.
• Stålrör 40 mm är lämpligt för tappning av värme och vattenförsörjning.
• Ett stålrör av 125 mm är lämpligt för installation av värmepanna, och ett par årtionden tidigare - och kallvattenledningar.

Som referens: Ett stålrör av 8 mm, 6 och 10 mm, om det används i vatten och gasledningar, är oerhört skickligt dolt. I den rika praktiken av mästarna i vårt projekt har dessa dimensioner aldrig träffats.

Priset på VGP-rör är ett av de lägsta bland alla rörvalsade produkter på grund av användningen av låga stålkvaliteter och bearbetningsförmåga. Högfrekventa strömmar används för svetsning, vilket garanterar minimala tidskostnader per meter.

GOST 633-80

Listan över sortimentet som fastställs i detta regelverk slår inte heller ihop med dess storlek.

Vad som annars är användbart att veta om produkter som tillverkats enligt normerna i denna standard:

• Enligt produktionstekniken kan de vara enbart och exklusivt sömlösa, det vill säga erhållas inte genom att vrida en platt billett, men genom att blinka en solid stålcylinder (stång). Denna produktionsmetod ger signifikant större motstånd mot det inre hydrauliska trycket: Elektrisk svetssöm är alltid sämre än styrkan hos fast metall.

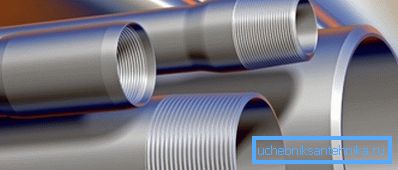

• Röret är tillverkat så smidigt (under anslutning av kopplingar), och utan koppling, med ändar landade utanför.

• Produkter med skruvade kopplingar och kopplingslösa måste tåla hydrauliska provningar. Samtidigt är det interna trycket under testet knutet till rörets storlek och varierar från 375 till 1250 kgf / cm2.

Som referens: vattentrycket vid utgången av gruvmonitorerna når tre gånger mindre värden - högst 400 kgf / cm2. Strålen på en sådan bildskärm klipper enkelt klippor.

Användningen av rörledningar beror främst på olje- och gasproduktion: de tjänar till att pumpa naturliga kolväten och skapa reservoartryck.

GOST 8732-78

Sömlöst varmvalsat rör kan ha en diameter av 20 till 530 mm med en väggtjocklek av 1,08 till 75 millimeter.

Tekniken för dess produktion i korthet är följande:

1. Den cylindriska käften upphettas i en induktionsugn till en temperatur vid vilken stålet blir plast.

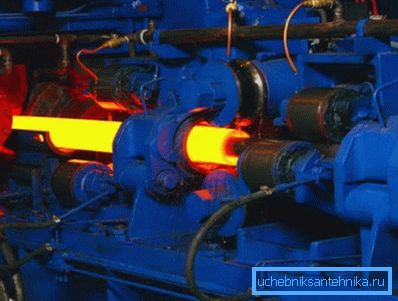

2. På piercingen blir det en hylsa - en ihålig cylinder.

1. Efter uppvärmning passerar arbetsstycket, som bärs på dornen, en följd av rullar, vilket minskar dess yttre diameter.
2. Efter kylning skärs det färdiga röret i segment och efter överföring skickas kvalitetskontrollen till färdigvarupaketet.

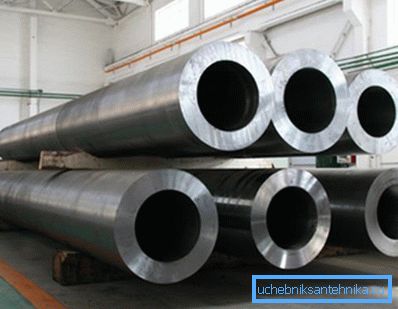

Produktion av uppenbara skäl har den högsta energiintensiteten. Dessutom är produktens tjocka väggar extremt massiva. Om det armerade vattentät stålröret på 65 mm väger 7,88 kg / linjär meter, är den hetformade 63,5x14 närmast den i diameter så mycket som 17.09.

Var används vanliga deformerade produkter? Det är uppenbart att det inte är för byggandet av förortens vattenförsörjningssystem med egna händer: deras styrka här är klart överdriven. Huvudområdena är högtrycksledningar och hydrauliska system.

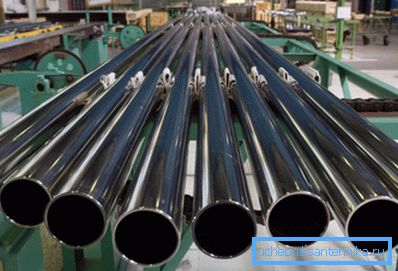

GOST 8734-75

Metoden för kall deformation skiljer sig från varmvalsning endast i det faktum att efter piercingsfabriken kyls hylsan och ytterligare operationer äger rum vid en temperatur långt under punkten för omkristallisering av stål.

Eftersom interna spänningar oundvikligen ackumuleras under rullning i metallen kräver anvisningarna på produktionstekniken i en av de relaterade standarderna obligatorisk värmebehandling av den rullade produkten efter rullning: stålet värms upp och svalnar långsamt, förvärvar viskositet och duktilitet.

Vilka storlekar är skrivna i standarden:

• Diameter - från 5 till 250 mm.
• Väggtjocklek - från 0,3 till 24 mm. I detta fall motsvarar flera alternativ samma diameter: säg att ett stålrör 200 mm kan ha väggar från 3 till maximalt 24 mm och ett stålrör 110 mm från 1,5 till 18.

Förutom varmvalsade, kylformade produkter används där maximalt motstånd mot hydrauliskt tryck med minsta vikt är nödvändig.

GOST 20295-85

Standarden ger produktion av längsgående och spiralsvetsade produkter med en yttre diameter av 159 till 8220 mm med väggar av 3-12 mm.

I det här fallet innehåller standarden rekommendationer om tillverkningsmetoden för olika storlekar:

• Med en diameter på 159 - 426 är det tillåtet att använda svetsning med högfrekventa strömningar.

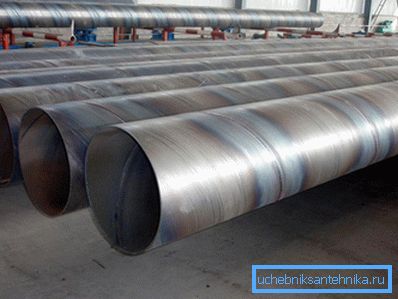

• Elektrisk bågsvetsning av spiralfogar kan användas i intervallet 159-820.
• Långbågsvetsning gäller för storlekar 530-820.

GOST R 52079-2003

Det sista dokumentet i vår lista ger diametrar från 114 till 1420 mm med väggar från 3 till 21. I detta fall kan högfrekvenssvetsning med en längsgående söm (dimensioner 114-530), spiralsömbågsvetsning (159-1420) och längsgående sömssvetsning användas med en eller två längsgående sömmar (530-1420 mm).

slutsats

Som redan nämnts, hävdar vår lista över lagstiftningsdokument inte att vara fullständig. Exempelvis matchar ett 300 mm stålrör inte någon av de nämnda områdena; Men i de verkliga prislistorna av tillverkare och återförsäljare är det.

Som alltid kan läsaren hitta ytterligare information i videon i den här artikeln. Lycka till!
