Stålrektangulära rör - teknisk information och föreskrifter

Vid omnämnandet av rörledningen är det första som kommer att tänka på en cirkulär produkt som används vid vattenförsörjning, avlopp och uppvärmning. Men efterfrågan och rören, vars form skiljer sig från cirkeln, i synnerhet rektangulär. För att välja rätt rör är det användbart att bekanta sig med regler och krav på märkning.

Allmän information

Kvadratiska och rektangulära sektioner används aldrig för VVS- eller värmesystem. Fördelarna med en fyrkantig rörledning blir uppenbara när du installerar, till exempel ramen för vilken struktur som helst.

När du gör allt arbete med egna händer kan du notera flera fördelar på en gång:

• låg vikt;
• hög styrka;
• utmärkt torsionsbeständighet;
• hastighet på installationen;
• elegant utseende.

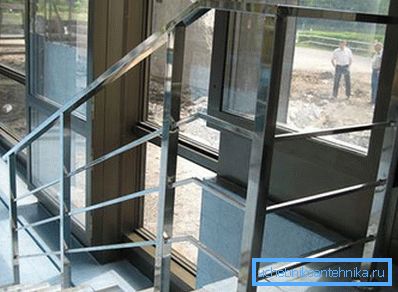

Dessutom är den plana ytan också praktisk. Det kan enkelt fästas på väggens yta, och när man installerar till exempel en räcke är toppen av ett profilrör mycket svårare att installera.

Regleringsramen

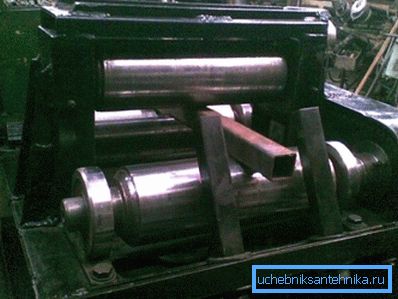

Produktionen av profilrörledningen utförs genom att passera röret genom en serie rullar, vilket ger den önskad form. I det här fallet är slutproduktens överensstämmelse med de storlekar som anges i sortimentet ganska strikt kontrollerat.

När det gäller regleringsdokumenten kan du välja en hel "massa" av standarder som innehåller omfattande information om standardstorlekarna för profilrörledningen:

• GOST 8645-68, GOST 8645-86 och GOST 8645-82 - dessa dokument anger kraven och storleken på rektangulära rör av stål;

• GOST 8639-68 och GOST 8639-82 på en rad rektangulära stålrör innehåller grundläggande information om kvadratiska sektioner;

• GOST 30245-03 - där kan du hitta data på rörledningen, både kvadrat och sektion i form av en rektangel. Dessutom innehåller den krav på svetsens styrka.

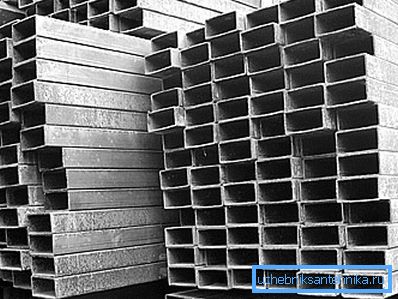

Stålrektangulär rörledning

I detta fall bör man först uppmärksamma produktens bredd och höjd samt väggtjockleken. Dessutom måste du förstå att hörnen är avrundade, därför styrs krökningsradien också.

Var uppmärksam! Avrundning vid rörledningens hörn - en nödvändig åtgärd. Om hörnen inte avrundades, då då torsionsdeformation på dessa ställen skulle observeras spänningskoncentration, vilket hotar stabiliteten i strukturen.

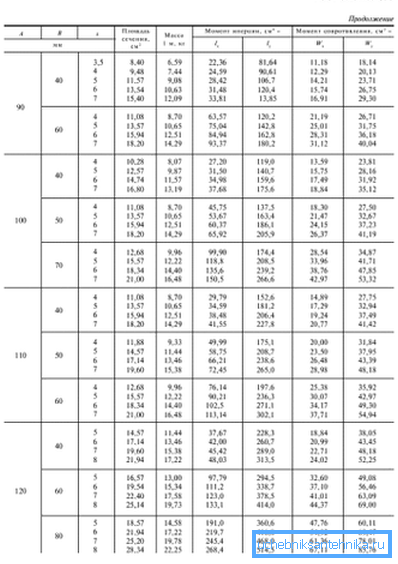

GOST 8645-82 på ett rektangulärt stålrör sträcker sig till elektriskt värmda såväl som varm- och kallvalsade rör. Enligt sortimentet kan storlekarna ligga i intervallet från 15x10 mm till 180x150 mm.

Och om minsta dimensionerna kan användas förutom en räcke kan pipens höjd över 10 cm användas som en del av stödstrukturen.

Rektangulära stålrör enligt GOST 8645-86 måste uppfylla samma krav som anges i standarden på 82 år. Skillnaderna är mer kosmetiska och relaterar till kraven på överensstämmelse med angivna geometriska dimensioner.

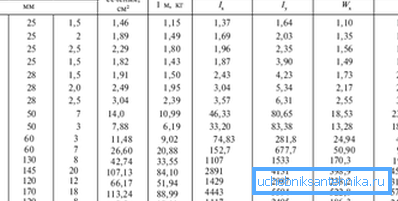

Enligt denna standard kan speciella dimensioner framställas, i samförstånd med kunden, dess diameter kan vara 28x25 mm till 196x170 mm. När det gäller krökningsradierna är den allmänna regeln att radien inte får överstiga två gånger tjockleken på metallen.

Var uppmärksam! I vissa fall kan radien ökas för att tredubbla metallets tjocklek. Men förhandsgodkännande med kunden krävs.

GOST 8645-68 för en rektangulär rörmätare av stål innehåller samma information, endast storlekarna skiljer sig något. Enligt detta dokument är standarddimensionerna desamma, och för speciella storlekar ligger de i intervallet 28x25 mm till 230x100 mm.

Rörledningens märkning innehåller omfattande information, inte bara om sektionens dimensioner, men också på materialet från vilket det görs.

Märkningen är lite annorlunda beroende på längden. Sådana alternativ är möjliga:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90h40h4h1250kr. GOST 8645-68 / B10 GOST13663-86.

Avkodningsinstruktionen är likadant - från vänster till höger anges: de geometriska dimensionerna av sektionen och GOST, enligt vilken röret producerades, indikerade också rörledningens längd eller längdens bredd, i nämnaren - typen av stål och den standard som den motsvarar.

Exemplet visar följande storlekar:

• i det första fallet har ett stålrektangulärt rör enligt GOST 8645-68 ett tvärsnitt av 90x40 mm i storlek och en väggtjocklek på 4,0 mm, obestämd längd, stål B10;
• Samma sak men längden är 6,0 m;
• De geometriska dimensionerna förblir desamma, men längden är en multipel av 1,25 m.

Var uppmärksam! Motståndet och andra statiska egenskaper beräknas utifrån en väggtjocklek på 1,5 mm. Med tanke på att metallets tjocklek kan nå 15-18 mm, om det är planerat allvarliga belastningar, är det bättre att räkna om dessa egenskaper baserat på väggens faktiska dimensioner.

Fyrkantig rörledning

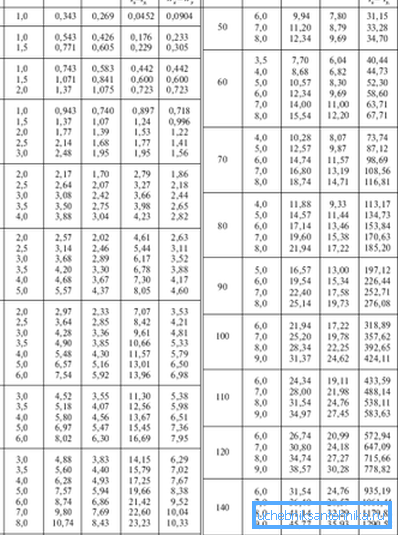

GOST 8639-68 för en rad stålrektangulära rör är mer korrekt att kalla standarden för ett fyrkantigt rör, eftersom sektionens höjd och bredd är lika. Storleken skiljer sig naturligtvis från rektangeln, minsta storleken är 10x10 mm och maximal storlek är 180x180 mm. Dessutom är det möjligt att producera speciella storlekar - från 32x32 mm till 65x65 mm.

Var uppmärksam! I sortimentet är vissa storlekar konserverade, vilket innebär att denna storlek anses vara rekommenderad för de flesta uppgifter. Valuta för pengarna och maximal effektivitet.

Liksom i fallet med en rektangulär sektion normaliseras hörnradiens storlek. I allmänhet bör radien inte vara mindre än dubbelt tjockleken på metallen. Och endast för storlek 60x60x4 mm kan ett undantag göras och radien kan ökas till trefaldig väggtjocklek (men detta kräver kundens samtycke).

Dessutom innehåller båda standarderna relativt snäva krav på produktens geometri, inte bara sektionens dimensioner, utan även krökningen och vinkelavvikelsen från 90 är strikt kontrollerade? och så vidare

Till exempel måste ett elektrodeldat rektangulärt stålrör enligt GOST 8369-68 uppfylla följande krav:

• avvikelsen av väggtjockleken från normen beror på produktionsmetoden, så för det sömlösa stålet bör metallets tjocklek inte skilja sig från intervalldata med mer än + 12,5% eller -15%, den elektriskt svetsade rörledningen - ± 10% och för den kalldragna - 12,5 %;
• speciellt överensstämmelse med formen påverkar arbetet under belastning, så vinkelavvikelsen mellan väggarna får inte överstiga ± 1,5?
• maximal krökning bör inte överstiga 1 mm per 1 m längd, denna parameter är lätt att kontrollera med egna händer;

Dessutom läggs restriktioner på sådana parametrar som ett slips (underförstått av sidans konkavitet), längden på den färdiga produkten etc.

Nuvarande regelverkskrav

Om tidigare de huvudsakliga egenskaperna hos kvadratiska och rektangulära rörledningar normaliserades av olika dokument, kombinerade GOST 2003 storleken på dessa två typer av sektioner. Detta underlättar någonting arbetet med dokumentet.

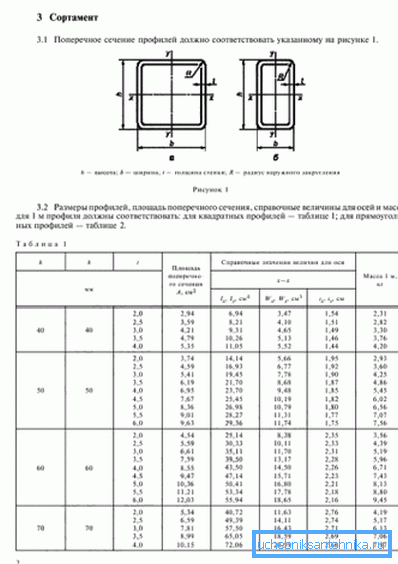

GOST 30245-03 för en rektangulär rörmätare av stål består av 2 bord, den 1 visar standardstorlekarna av kvadratrör och 2: a för rektangulära rör.

Jämfört med ovanstående dokument varierar storlekarna något:

• För en kvadratisk sektion är minsta dimensionerna 40x40 mm och de maximala måtten är 300x300 mm;
• I fallet med en rektangel ligger dimensionerna i intervallet 50x25 mm till 400x200 mm.

När det gäller längden, kan det enligt GOST 30245-2003 motsvara 6,0 och maximinätet är 13,0 m (men endast med kundens samtycke). För massproduktion används ett storleksintervall på 6,0 - 12,0 m.

Skillnaden från normerna under de senaste åren är också märkbar i kraven på geometri. Också uppmärksamhet ägnas åt svetsens styrka, reglerna för märkning, lagring etc.

Urvalskriterier

Det är viktigt att kunna arbeta med sortimentet. Det vill säga att känna till strukturen och ha till hands ett bord med standardstorlekar (såväl som statiska egenskaper hos sektionen), måste du kunna välja det alternativ du vill ha. Och om det vid avläggning av vattenförsörjning eller avloppsavloppet var avgörande, bör man i fråga om en profilrörledning uppmärksamma den strukturella styrkan, priset beaktas också.

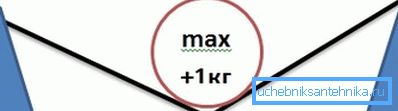

Huvudkravet är att endast elastisk deformation är tillåten (det vill säga, efter att belastningen har applicerats, kommer strukturen att återgå till sin ursprungliga position, och med sin långsiktiga tillämpning ökar deformationen inte). Om beräkningen utförs självständigt måste hänsyn tas till deformationens art (böjning, axiell kompression, vridning), GOST-rör behövs för att bestämma sektionens statiska egenskaper.

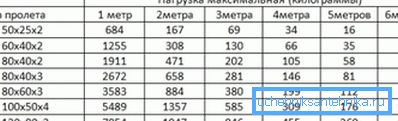

Det är osannolikt att någon kommer att vilja beräkna designen självständigt, och inte alla kommer att kunna. I denna situation kan du använda tabellerna, vilka anger ungefärliga storlekar för en viss typ av belastning.

Sammanfattningsvis

För att inte misstas vid val av ett rektangulärt rör måste du förstå den föreskrivande dokumentationen och i stort sett föreställa dig driftsförhållandena för strukturen. Det finns många standarder utfärdat för profilrör, den information som presenteras i den här artikeln låter dig navigera dem.

Videon i den här artikeln visar användningen av ett profilrör som en ram för en framtida struktur.
