Stålprofilerat rör: applikation, standard, mätare
Vad används profilrör för? Vilka standarder och GOST för stålrör gäller för närvarande? Vilka storlekar görs dessa produkter med? Låt oss söka efter svar.
ansökan

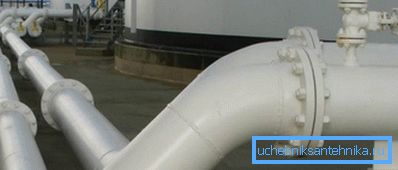

Tillämpningar av runda och profilerade rör är åtskilda av ett antal egenskaper hos produkter som direkt följer av formen av deras sektion. Användningsområdet för runda rör är transport av vätskor och gaser, inklusive de med övertryck.
Det finns två skäl till detta:
- Den runda formen ger maximal tvärsnittsarea och därmed maximal genomströmning vid en fast omkrets.
Var uppmärksam! Ju större rörets kant (omkrets eller omkrets), desto större är priset per meter med en fast väggtjocklek.
- Dessutom ger det cirkulära tvärsnittet maximal draghållfasthet med alltför stort internt tryck. Observera, detta är en direkt följd av det första postulatet: den inre miljön pressar väggarna desto starkare är, desto större är deras område; Området med en fast längd är minimal bara vid rundröret.

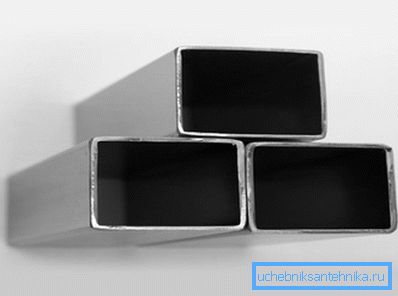

Profilerade rör - kvadratiska och rektangulära används där maximal styvhet krävs med minsta vikt. Vad är förhållandet mellan sektionsprofil och styvhet?
Låt mig förklara med ett exempel på ett litet experiment från en sovjetisk terryskola som är lätt att göra med egna händer.
- Vi monterar från en tunn skiva på fyra dubbar en rektangulär ram för att passa A4-papper. Det är inte svårt att gissa att ramen som ligger på bordet, när en liten kraft appliceras i horisontalplanet, lätt blir en rhombus med godtyckliga vinklar.
- Och nu klistar vi på pappersarket och efter att limet torkar, försöker vi igen att vrida rektangeln i en rhombus. Tips: Det går inte att lyckas med att anstränga sig på en vuxen i samma plan.
I proftrub-väggen, parallellt med böjningsriktningen, spelar rollen som det ökända pappersarket. De tillåter inte att böja röret, trots sin egen lilla tjocklek och dimensioner: Stål är fortfarande mycket starkare än papper genom att riva.
Omfattningar av en proftruba är väldigt många.
Här är några exempel:

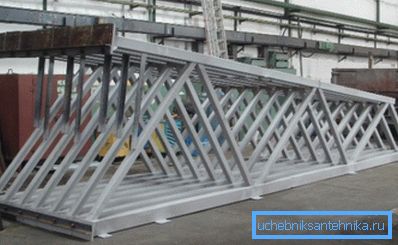

- Lagerbjälkar och hyllor av metallkonstruktioner.
- Racks och räcken räcken.
- Ramar av växthus och skur från rör.
Reglerande handlingar
Lista över
Det finns tre huvuddokument som reglerar produktionen av produkter som är intressanta för oss.
- GOST 13663-86 för stålformade rör innehåller tekniska krav för produktion.
- Sortimentet av fyrkantiga stålrör finns i standardnummeret 8639-82.
- Rektangulära rörsortiment tas enligt GOST 8645-68.
Kärleksfullt: Trots andra tekniska krav för produktion, i storlek, tillverkas ett rostfritt stålprofilör enligt samma standarder som ett rör av rostfritt stål - GOST 8639-82 och 8645-68.
Låt oss ta en titt på innehållet i dokumenten.
Tekniska förhållanden
Enligt dokumentet kan rörledningarna göras på fyra sätt:
| Produktionsteknik | Kort beskrivning |
| Varmvalsad | Den cylindriska plåten upphettas över omkristallisationstemperaturen och sys och omvandlas till en ihålig cylinder. Sedan rullar hon i ett varmt skick på dornen och förvärvar den önskade formen. |
| Kall bildad | Stitched billet kyls, varefter den passerar deformationen och kalibreringen. |
| elektriskt | Den platta remsan rullas in i en kvadrat eller en rektangel, och den längsgående sömmen kokas med högfrekventa strömmar eller en elektrisk båge. |
| Kallsvetsad elektrisk | Den plana remsan är svetsad i ett runt rör, som deformeras av rullar. |
Produkter kan standardiseras genom kemisk sammansättning av stål eller mekaniska egenskaper.
Förekomst av sprickor, solnedgångar och brister på rörytan är inte tillåtet. Endast små byar och repor som inte sträcker sig utöver rörtemperaturen är tillåtna. Återstoden av borren (en konvex svetsning) är tillåten på insidan av det elektriskt svetsade röret.
Under provningsprocessen utförs mätningar och testning:
- Yttre dimensioner.
- Väggtjocklek
- Konkavitet.
- Längd.
- Krökning.
- Vridning.
- Förmåga att motstå sträckning och i vissa fall hydrauliskt tryck.
- Kemisk sammansättning
Instruktioner för att utföra testen själva i GOST frånvarande Det innehåller emellertid hänvisningar till andra standarder, där lämpliga metoder anges.
sortiment
GOST 8639-82

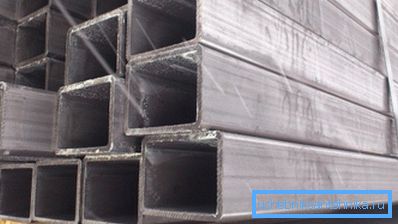

Så vad kan vara dimensionerna av stålkorgsrör:
| Yttre storlek, mm | Väggtjocklek mm |
| 10 | 1,0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3,0; 3,5; 4,0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6,0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 90 | 5,0; 6,0; 7,0; 8,0 |
| 100 | 6,0; 7,0; 8,0; 9,0 |
| 110 | 6,0; 7,0; 8,0; 9,0 |
| 120 | 6,0; 7,0; 8,0; 9,0 |
| 140 | 6,0; 7,0; 8,0; 9,0 |
| 150 | 7,0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14,0 |
GOST 8645-68
- Den minsta standardstorleken enligt standarden är 10x15 mm med en väggtjocklek på 1,0, 1,5 och 2,0 mm. Maximalt är 180x150 mm med väggar av 8,0, 9,0, 10,0 och 12,0 mm.
- Standarden möjliggör produktion av rör med specialstorlekar - från 28x25 till 230x100 mm. Den maximala väggtjockleken kan nå en imponerande 20 millimeter.
slutsats
Vi hoppas att läsaren inte är trött på överflöd av torra tal, och materialet som han uppmärksammas kommer att vara användbart. Som alltid kan ytterligare tematisk information hittas i videon i den här artikeln. Lycka till!
