Stålkvaddrör - teknikens subtilitet

Denna profil anses vara uteslutande strukturell, med andra ord, den var ursprungligen konstruerad för användning i olika tekniska konstruktioner. Ramar av denna profil är stabila och robusta än strukturer gjorda av runda eller till och med rektangulära rör. Den här profilen används mest inom byggteknik.

Denna artikel kommer att ge en kort översikt över de vanligaste teknikerna för produktion av kärnprodukter från olika typer av stål. Det kommer också att ange vad specifikt GOST-standarderna för fyrkantiga stålrör reglerar deras utsläpp.

Gemensam teknik

Hela volymen av tillverkade produkter kan delas in i två stora grupper:

• sömlösa;
• Svetsas.

När det gäller den första gruppen föds sömlösa mönster tack vare rullande tekniker, som i sin tur är uppdelade i varmt och kallt rullande. Gruppen av längsgående strukturer tillverkas genom att man förenar en metallprofil med användning av svetsteknik.

Varmvalsningsteknik

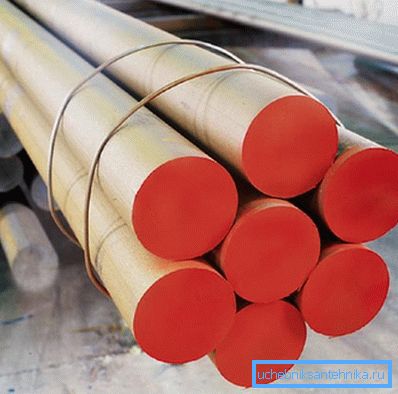

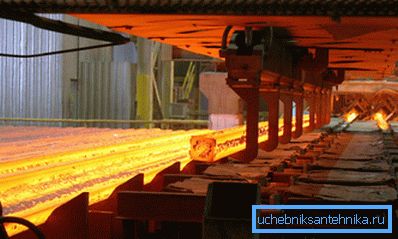

• Varmvalsverk använder fastgjuten eller extruderad, komprimerad stålpost, förvärmd till en temperatur av minst 1200? С. Genom flera formningar bringas den grova muffen till en viss storlek. Därefter går det till mellanrullarna, där torget är format till arbetsstycket.
• Därefter kommer den så kallade dornen.. Med hjälp av denna tekniska process, från ett fast och förkrympt arbetsstycke, erhålls något som liknar önskad sektion. I det monolitiska ämnet trycks ett genomgående hål igenom och rullas ut.
• Därefter överförs den uppvärmda grovkornet med ett genomgående hål till varmvalsverkets målning. Här, beroende på kvarnkalibreringen, kommer produkten redan till önskad sektion. Efter väggarna rullas till den planerade tjockleken och formen är nästan klar skickas den till linjen kallad kylskåpet.

• Faktum är att för att metall ska behålla sin elasticitet måste den gradvis svalna under naturliga förhållanden.. Annars, med en skarp kylning kan metallen härdas, resultatet blir en stark, men bräcklig design.
• Men det är inte allt, innan kunden släpps, bearbetas rören på speciella kalibreringsmaskiner och går utan tvekan över den tekniska kontrollavdelningen där överensstämmelsen med GOST-standarderna för fyrkantiga stålrör är kontrollerad. Dessutom är varje produkt personligen OTC-inspektören ansvarig för kontroll och signering av dess kvalitet.

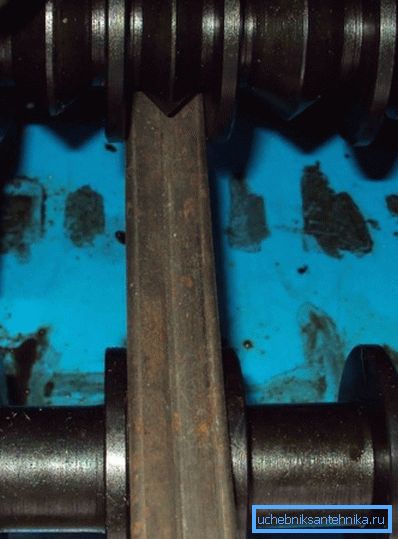

Kallvalsad teknik

Både den kallvalsade tekniken och de kvarn där denna produkt tillverkas skiljer sig väsentligt från hetformning.

I vissa källor kan sådana produkter betecknas som sömlösa.

• Ursprungligen görs inte den grova billetten med en dorn, utan genom att skada eller dra ett ämne från ett helt stålplåt.
• Därefter rullar rörämnet ut på ett mellanliggande tillstånd, vid vilken den planerade väggtjockleken uppnås. För tillfället är det fortfarande runt, eftersom det i denna form är mycket lättare att bearbeta, plus att bearbetningens noggrannhet ökar många gånger.
• Därefter kommer produkten in i en speciell press, utrustad med en motsvarande dorn. På den ges designen önskad form och skickas till kalibreringslinjen.

• Småfel elimineras på målkalibreringslinjen och väggtjockleken sätts i perfekt skick.
• Produkten är nästan klar, men på grund av upprepad pressning och metallformning förändras dess egenskaper kraftigt, det förlorar sin elasticitet, blir mer hållbart och sprött som ett resultat av deformationen av kristallgitteret.
• Att återvända till metallen använder de tekniska egenskaperna som krävs för att "lämna" tekniken. För detta uppvärms metallen till en temperatur av ca 700 ° C och får svalna långsamt.
• Rör av vissa stålkvaliteter, behandlade på detta sätt, efter kylning, kan lätt förlora sin geometri och leda dem enkelt. För att rätta till detta olyckliga missförstånd skickas varorna för redigering, vilket görs med hjälp av speciella korrekta maskiner och sedan till kvalitetsavdelningen.

Viktigt: Kyl- och varmvalsade strukturer skiljer sig inte bara i tekniska egenskaper, trots extern likhet. I synnerhet är väggtjockleken och följaktligen vikten av stålkvadratröret som produceras av kallvalsverket avsevärt mindre. Varmvalsade rörformiga produkter har tjockare väggar och större vikt.

Svetsade längsgående konstruktioner

Tekniska instruktioner för tillverkning av längsgående strukturer är inte så komplicerade och mindre energikrävande.

Kostpriset och slutpriset kommer följaktligen att bli mycket lägre.

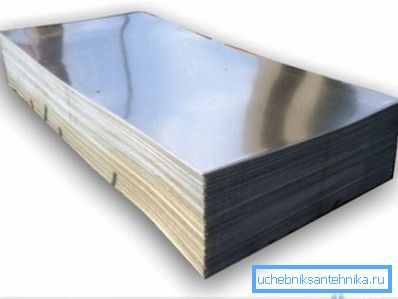

• Ursprungligen skärs en dimensionell plåt från stålplåten för produktion. Professionella kallar det en remsa. Banddimensionerna måste exakt matcha det framtida rörets svepområde.
• När remsan är klar skickas den till en speciell maskin där formen på den framtida produkten ges till metallen. Detta är ett hydrauliskt system av rullar och rullar, vid utgången av vilket ett mellanliggande ämne med kvadratisk form erhålles, men med en söm som fortfarande är öppen.

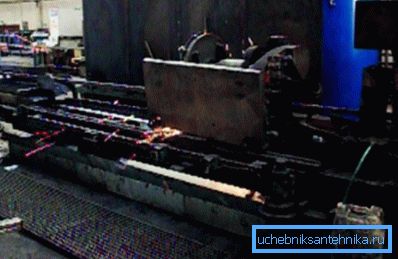

• Därefter går den grovformade billetten in i svetslinjen. Det vanligaste är elektrisk bågsvetsning. Hon svetsade dimensionella strukturer med en väggtjocklek på mer än 2 mm. Exempelvis svetsas ett kvadratrör 100x100x4 av stål, som krävdes vid konstruktion, med elektrisk ljusbågsmetod och regleras enligt GOST 8639 82.
• Tunnväggiga konstruktioner svetsas av specialteknik i induktionsugnar, vilket gör det möjligt att erhålla en högkvalitativ hermetisk söm.
• I slutet av produktionslinjen testas produkten traditionellt av OTC-regulatorer, där det förutom traditionella parametrar är nödvändigt att använda särskild utrustning för att övervaka svetsens kvalitet.

Räckvidd och tekniska standarder för konstruktioner

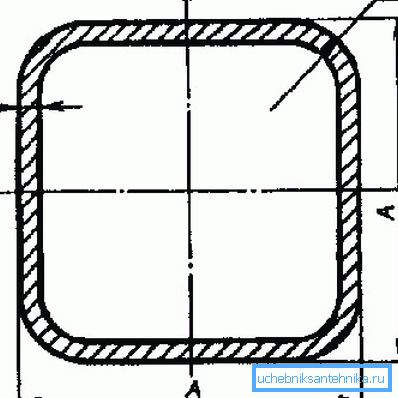

Det är omöjligt att berätta om alla kalibreringar av fyrkantiga rör som existerar för närvarande i en liten artikel, för det finns motsvarande GOST-standarder för fyrkantiga stålrör. För att göra det lättare för dig att förstå wilds av statliga standardmarkeringar, kombinerade vi dem i ett bord där vi angav vilka standarder för vilka produkter som utvecklades.

Viktigt: GOST 12336 66 för en stålkorgsproduktblandning avbröts 1981, varefter TU 14-2-361-79 användes. Som i sin tur ersattes 1989 av TU 14-2-849-89, fortfarande i kraft idag.

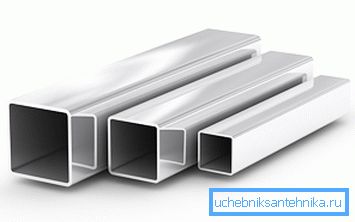

Jag skulle också vilja notera att ett fyrkantigt rör av rostfritt stål, liksom alla formade produkter av legerat och icke-järnmetaller, regleras enligt GOST 8645 82.

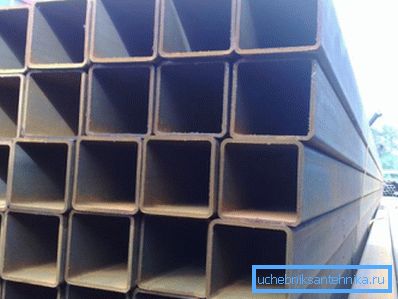

Videon i den här artikeln visar stålprofilerade strukturer.

slutsats

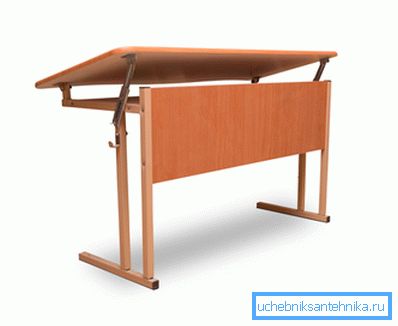

Stålprofilerade rör används överallt, de finns på lekplatser, de flesta av de lätta bimetalliska staketen är gjorda av dem, och slutligen kan inte en enda modern konstruktion utan stålprofilerade strukturer av olika sektioner.
