Sandwich pipe - vad är detta element och de grundläggande
Numera används höguppvärmningsuppvärmningsutrustning oftast i hem, för den oavbrutna driften av vilken det är nödvändigt att bygga ett effektivt system för avlägsnande av förbränningsprodukter. Om tidigare skorstenar gjordes mestadels av tegelstenar, används idag alternativet mindre och mindre på grund av byggnadens höga kostnader och arbetskraft. Det bästa alternativet idag är smörgåsröret - med egna händer kan du snabbt göra en tillförlitlig skorsten.
Vilka faktorer bör beaktas vid val av ett visst designalternativ
Trots sin skenbara enkelhet skiljer sig smörgåselementen i ett antal egenskaper och material som används, så det här kapitlet kan användas som en slags instruktion, speciellt om du köper färdiga produkter.
| Inre rördiameter | Det är en mycket viktig indikator, eftersom skorstenens utkast direkt beror på det. Diametern beräknas på grundval av kraften hos pannan och dess typ (som det är välkänt, i fråga om fast bränsle är antalet förbränningsprodukter mycket högre än gasen och andra). Följaktligen är ju större storleken desto högre pris. |
| Isoleringsmaterial | Oavsett vilket alternativ du väljer, måste det vara obrännbart. Den bästa lösningen är stenull, som har höga värmeisoleringsegenskaper och kan tåla även effekterna av öppen eld, vilket garanterar högsta säkerhetsnivå |

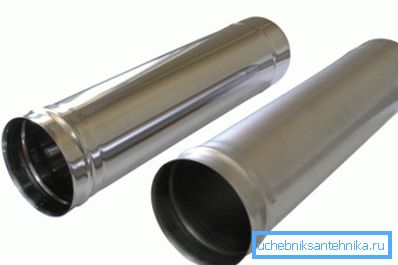

| Rörtillverkande material | Mest vanliga är två alternativ - vanligt och rostfritt stål. Det första materialet har låg kostnad, men det är känsligt för korrosion vilket minskar produktens livslängd, eftersom förbränningsprodukterna har en mycket hög aggressivitet. Det rostfria stålet är mycket starkare och mer hållbart, men priset är flera gånger högre än vanligt stål |
| Rörväggens tjocklek | Allt är enkelt: ju mer den här indikatorn, desto mer hållbar produkt. Du bör inte spara på tjocklek, eftersom ytan ständigt påverkas av hög temperatur, kondensat och aggressiva ämnen och tunna rör blir oanvändbara mycket snabbt |
| Isoleringstjocklek | En annan viktig faktor som påverkar värmeytan på den yttre ytan, desto större lager av värmeisolatorn är, desto lägre temperatur på det yttre skalet |

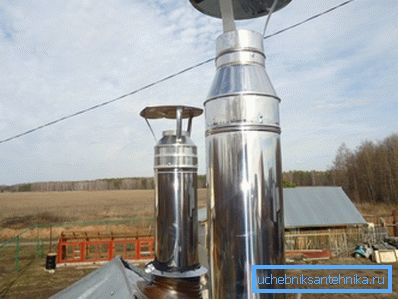

| Materialet i ytterröret | Vanligtvis används galvaniserat stål för dessa ändamål - ett billigt och ganska hållbart material. Du kan använda valet av rostfritt stål, det ser mycket bättre ut, men kostnaden är väldigt annorlunda |
Egenskaper vid tillverkning och installation av produkter
Ett stort antal produkter för skorstenar finns på marknaden, men deras kostnad är tillräckligt hög och sådana kostnader är inte alltid motiverade, särskilt om systemet görs på en dacha där besparingar är viktiga. Vi kommer att överväga hur man gör ett smörgåsrör med egna händer och utför rätt installation av systemet.
Hur man utför självmontering av skorstenelement
För att förstå processen, överväga att göra ett smörgåsrör med egna händer i form av stegvisa instruktioner:

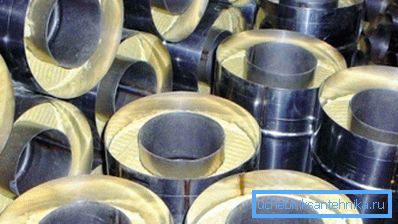

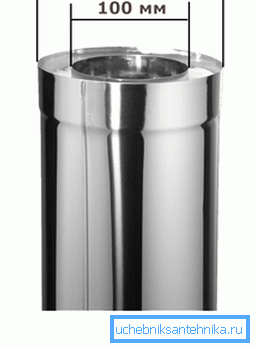

- Till att börja med köps ett rör för det inre hålrummet, vars diameter beräknas utifrån kraften och typen av utrustning. Som regel är storleken 100-120 mm, och för de mest kraftfulla utrustningsalternativen - 150-180 mm. Större diametrar används i industrianläggningar, så det är ingen mening att överväga dem.
- Därefter behöver du sten eller basalt ull för att isolera det inre elementet, tyget kan vara annorlunda, men det är viktigt att komma ihåg att ju större skiktet desto säkrare byggnaden kommer att vara och desto mindre kommer den yttre delen av elementet att värma upp. (Se även artikeln Röret för spisen: funktioner.)
- Ytterkåpan bör väljas med hänsyn till innerröret och isoleringsskiktet, den resulterande konstruktionen bör ge ett tätt arrangemang av isolatorn. Lägre galvaniserat stål används mest, du kan göra rören själv, eller du kan köpa dem i färdig form.
Kom ihåg! Om ett stålrör används, måste det vara tjockväggigt. För rostfria produkter kan denna siffra vara mindre, eftersom materialet är mycket bättre motståndskraftigt mot hög temperatur och kondensat.

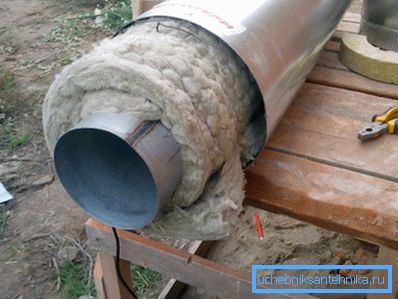

- Monteringen är väldigt enkel: En bit av innerröret tas, vilket försiktigt förpackas med stenull. Arbetet görs gradvis: den del som är insvept i isolering sätts in i ytterrörsektionen efter sektion. Det är viktigt att montera elementen med värmeisolatorns högsta möjliga tätning.
Tips! Fokus bör vara på lederna av de inre rören, socklarna ska vara snygga och nivåer, ibland för att öka styrkan är det meningsfullt att dessutom stärka anslutningen med klämmor.
Som du kan se är det en ganska enkel process att göra smörgåsrör, det är viktigt att alla element passar ihop mycket exakt så att rök och kondensat inte tränger in från skorstenens inre till isolering eller till och med utanför.
Systeminstallation
Detta stadium är också av stor betydelse, eftersom felaktig installation av smörgåsröret leder till att rök och kondensat tränger in i rummet och minskar strukturens livslängd avsevärt. Till skillnad från rör för ventilation görs mycket högre krav på skorstenar, och eventuella brott kan leda till ett förbud mot driften av systemet av tekniska och brandkontrollmyndigheter.
Sammansättningen utförs i följande ordning:
- Installationen är från botten uppifrån, från pannan. Det är inte rekommenderat att isolera rördelen nära pannan. Dessutom ska den här delen vara borttagbar, eftersom den brinner ut snabbare än andra, och den måste bytas mycket tidigare än alla andra.
- Som ni vet samlas kondensat inuti röret och för att ta bort det vid rörets vridning, kan du lägga en tee på vilken du ska fästa en tratt med en kran till botten. Det kommer att samla kondensat, och du kan ta bort det enkelt och enkelt, vilket har en positiv effekt på hela systemets hållbarhet.

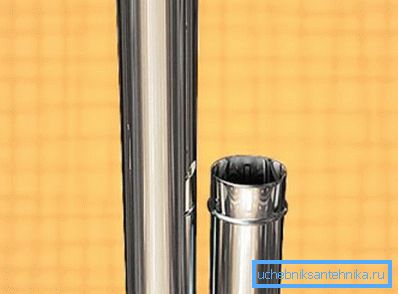

- Interna element är installerade socklar upp, vilket eliminerar läckage av kondensat. Varje efterföljande rör sätts in i det föregående, tack vare vilket vätskan strömmar nedåt i en speciellt utformad vattenuppsamlingskammare, från vilken kaustisk kondensat avlägsnas därefter.

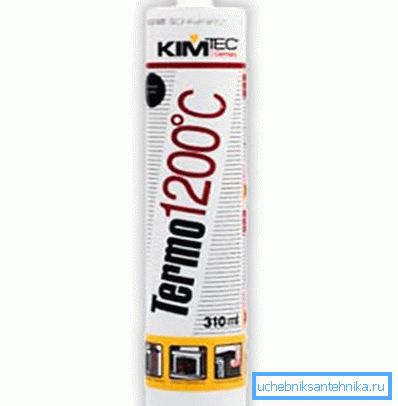

- För att säkerställa den bästa tillförlitligheten i lederna behandlas alla kompisar dessutom med tätningsmedel. Dessutom måste du använda en värmebeständig version som tål temperaturer upp till 1500 grader, oftast kompositionen har en röd eller svart färg och på förpackningen anges ett temperatur maximalt vid vilket kompositionen kan användas.
- Externa rör, tvärtom, sätts på varandra och fixeras med skruvar eller nitar..
- Om det behövs rör på sandwichpaneler eller andra metallplåtar är det bäst att använda speciella klämmor för att justera avståndet från väggen.
slutsats
Användningen av smörgåsrör gör att du snabbt kan göra ett högkvalitativt system för avgasförbränningsprodukter utan kunskaper i en eldstäder och laster på byggnadsstrukturer. Videon i den här artikeln hjälper till att förstå några av nyanserna ännu bättre.
