Sådana olika och så populära plaströr: användningen av

25-09-2018
Rör

Med början av den tekniska revolutionen upptar polymerer i allt större utsträckning vårt bostadsutrymme och kan praktiskt taget inte utesluta dem. Exempelvis skyddar plastsläckningsrören (av polypropen) vår säkerhet. Polypropylen, polyvinylklorid och polyeten levererar också vatten till vårt hem, tjänar till att dränera avloppsvatten och transportkylmedel i värmesystem. Naturligtvis, för tillämpningen av var och en av dem har sina egna instruktioner, så att du kan navigera genom driftstryck, temperaturparametrar och installationsplats.

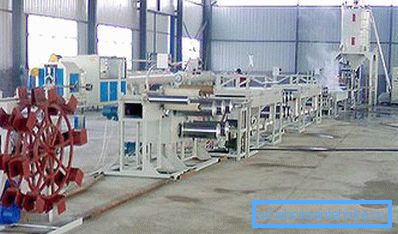

Plaströrstillverkningsutrustning - produktionslinje

polypropen

Allmänna egenskaper och nomenklatur

Obs. I teknisk dokumentation har olika typer av material en egen förkortad märkning. Således har polypropen förkortningen PPR (PPRC) eller PP, polyvinylklorid-PVC och polyeten-PE. Dessutom kan PE-rör vara HDPE eller LDPE - respektive lågtryckspolyeten.

PPR olika diameterprodukter

För närvarande pressade användningen av plaströr mycket starkt på metallens position på marknaden. För inhemsk distribution av varmt och kallt vatten samt värme är polypropen mest efterfrågad, vilket har sina egna modifieringar.

Vid köp kan du upptäcka att PPR, PP-1, PP-2, PPB eller PPRC är markerade istället för PPR-förkortning på röret. Du borde veta att PPH och PP-1 är homopropylen, det vill säga den första generationens material (det är värre). Nu produceras slumpvis sampolymer, så om du ser tecknen PP-2, PPB eller PPRC kan du vara säker på kvaliteten.

Dessutom har varje rör bokstäverna PN, vilka är bundna till figurer som anger det nominella trycket i stängerna vid en vattentemperatur på 20 ° C (alla PPR-egenskaper räknas exakt från denna temperatur).

Så det finns modifieringar PN10, PN16, PN20 och PN25. För kallt vatten, använd PN10 och PN16, och för varmt vatten och värme PN20 och PN25.

Här spelar inte bara väggtjockleken en roll utan också rörförstärkning (priset är givetvis högre), som utförs med aluminiumfolie eller glasfiber.

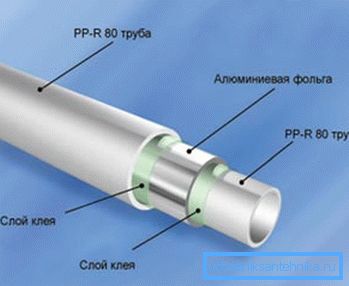

Avsnitt PPR RN20
  • För kallt vatten, vars temperatur aldrig stiger över 20 ° C, använd en modifiering av PPR PN10. Det kan också motstå kort 45 ° C, men med långvarig uppvärmning från en sådan temperatur blir röret helt enkelt deformerat.

Arbetstrycket är 1,0 MPa (10,2 kg / cm2). Denna modifikation är kommersiellt tillgänglig med ett yttre tvärsnitt från 20 mm till 110 mm, längd - 4000 mm. Tillsammans med diametern ändras väggtjockleken, som kan variera från 2,3 mm till 10 mm.

  • På liknande sätt, för kallt vatten, vars temperatur aldrig stiger över 20 ° C, använd modifieringen PPR PN1. Till skillnad från den tidigare modellen kan denna produkt stå emot 60 ° C, men vid långvarig uppvärmning uppstår deformation fortfarande. Arbetstryck - 1,6 MPa (16,3 kg / cm2).

Denna modifikation är kommersiellt tillgänglig med ett yttre tvärsnitt från 20 mm till 110 mm, längd - 4000 mm. Väggtjocklek - från 2,8 mm till 15 mm.

  • För varmt vatten och uppvärmning används förstärkt modifiering PN20. Här är en arbetstemperatur på 80 ° C tillåtlig (för en kort tid - 110 ° C). Ett sådant rör kallas ofta universellt, eftersom de gör det hela ledningen (varmt / kallt vatten och uppvärmning).

Tillåtet tryck här är 2,0 MPa (20,4 kg / cm2), ytterdiameter från 20 mm till 110 mm, väggtjocklek 3,4 mm till 18,3 mm, längd - 4000 mm.

  • Den förstärkta modifieringen PN25 är konstruerad för högt arbetstryck i systemet.. Den håller ständigt 2,2 MPa (25,49 kg / cm2) och en nominell temperatur på 95 ° C (kort sikt upp till 150 ° C). Ytterdiametern är från 20 mm till 110 mm (sällan 125 mm), väggtjockleken är från 3,4 mm till 18,3 mm. Sådana rör används oftast för centraliserad uppvärmning, där det är möjligt högt tryck i systemet (speciellt i höghus).

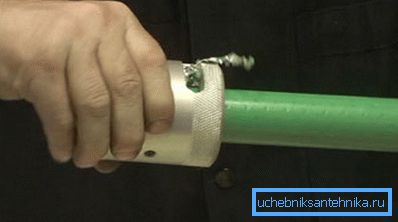

Foto strippare PPR rakapparat

Obs. Förstärkning av rör placeras vanligtvis i mitten av väggen, men ibland gör det inte. Till exempel, i PN25 - där kan folien vara närmare ytan och måste rengöras så att den inte stör vidhäftningen vid svetsning med en montering.

Det är väldigt obekvämt att göra det med en kniv, eftersom det är nödvändigt att rengöra det översta lagret av polypropen. För detta ändamål finns en rakapparat, rengöringsprocessen som du ser på bilden.

Monteringstillbehör

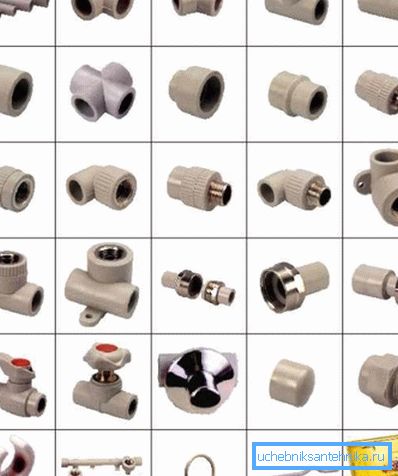

Beslag, kranar, lödjärn för PPR

Det finns också tillbehör till plaströr som ger installation och funktionalitet - det här är beslag, slag, kranar och, naturligtvis, ett elektriskt lödstryk med duraluminmunstycken (eventuellt en Teflonbeläggning) med olika diametrar.

Så bland inredning finns teor, fyrkantar, kopplingar, pluggar, vinklar på 32 ?, 45? och 90?, amerikanska och konventionella gängade beslag. Förutom dessa delar finns korta bypass-munstycken för optimal placering vid övergångsrör, vilka skärs med kopplingar, och i stället för metall, polypropylenkulventiler, som har en livslängd på minst 50 år och över själva rören.

Obs. Vissa är intresserade av hur man skruvar bort den excentriska från ett plaströr, om dess övre del har brutit av och det är omöjligt att fånga det med en nyckel eller en tang. Denna situation är svår, så du måste antingen använda en hex, eller skära splinesna med en fil och skruva av med en liten nyckel.

Metalloplast

Grundläggande parametrar

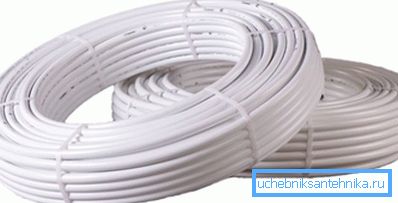

Metallfibrer

Rör av metallbaserat laminat används huvudsakligen för kylvattenfördelning och arrangemang av varmvatten golv, men i vissa fall används de också för extern uppvärmning.

  • Ytterdiametern här kan vara 16 mm, 20 mm, 26 mm, 32 mm, 40 mm och 63 mm, men den mest populära sektionen kan kallas 16-20 mm.
  • Metallbaserat laminat har en mycket låg värmeledningsförmåga (1300 gånger mindre koppar), den kan användas vid ett driftstryck på 10 bar och en nominell temperatur på 0-95 ° C (under en kort tid - 110 ° C).
  • För det vanligaste tvärsnittet är väggtjockleken 2-2,25 mm, samtidigt som skiktet av aluminiumfolie blir 0,2-0,24 mm tjockt. Vid 1 linjär mätare med en diameter av 16 mm är 0.113 liter och vid 20 mm - 1.201 liter.
  • Utvidgningskoefficienten av metallplast, oberoende av diametern 0,2610-4 per ° C och värmeledningsförmågan 0,43 W / m * K.

Rör och rördelar

Metalloplast i sektion

Metallplaströret består av tre lager som är fastsatta mellan varandra med lim: Inuti finns ett lager av högtryckspolyeten (LDPE), sedan går aluminiumfolie och utanför ett lager av lågtryckspolyeten (HDPE). Om du köper material för installation av golvvärmesystem, var uppmärksam på folien - det här skiktet måste vara sömlöst eller omslaget överlappas

Tips! Om du ser en söm när du rengör HDPE, bör inte ett sådant rör för värme eller varmvatten tas. För att spara några tillverkare klibbar de inte folien till PE - detta är ett tecken på dålig kvalitet och detta metallbaserade laminat är endast lämpligt för kallt vatten.

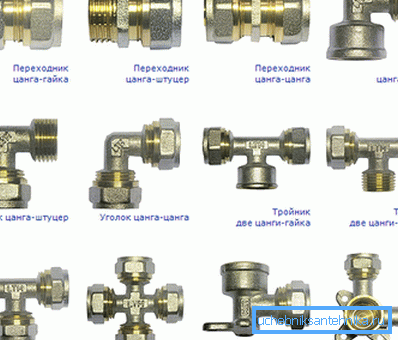

Montering för metallplast

Som på andra håll finns det komponenter för plaströr - det här är olika tillbehör för anslutning och ledningar, prov som du ser på bilderna. Men dessa föreningar är den svaga punkten.

Om rörelseperioden för metallplaströr är 10-15 år, oberoende av rummets fuktighet, överlever inte alltid kopparanslutningar denna period - de brista. Det är särskilt farligt att försegla dem med gips eller kitt - absolut alla rörmokare föredrar i sådana fall polypropylen till metalllaminat.

Polyvinylklorid

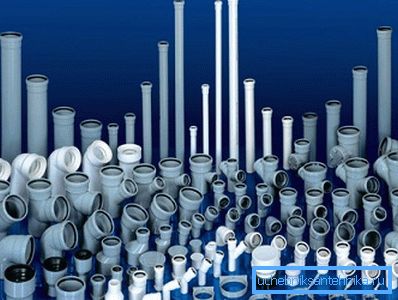

PVC-rör och rördelar, samt fästen för dem

Vid installation av avlopps- och luftkanaler (ventilation) används PVC-rör utan tryck med en diameter av 32 mm, 50 mm och 100 mm, vars längd kan vara 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm och 2000 mm.

För externt avlopp används en större tvärsektion - 150 mm, 200 mm, 250 mm och 300 mm, och dessutom är höljesrör gjorda för sand och artesiska brunnar, vilket säkerställer markförvaring från jordskred.

Dockning av avloppsrör utförs på bekostnad av fittings som tillverkas i följande former: koppling, vinkel (32 ?, 45?, 90?), Pluggar, revideringar, tees, kvadrater, PVC- eller gummibesparingar (för att byta från en diameter till en annan) . Det finns också komplexa inredningar som kan innehålla flera alternativ. Nippelkopplingar eller helt enkelt yttre och inre trådar i ändarna kan användas för anslutning av höljesrör.

Obs. Det bör noteras att reparation av plaströr med egna händer är mycket lättare att göra än vid arbete med metall. Detta är också en av anledningarna till att välja plast.

slutsats

Trots den allmänna bekantskap som du redan har fått efter att ha läst det här materialet kan plaströr ha några nyanser i parametrarna - det beror på tillverkaren. Därför, när du köper, kontakta alltid säljaren eller se noggrant dokumentationen. Som ett tillägg till ovanstående rekommendationer erbjuder vi dig en video i den här artikeln som kommer att få dig att lära dig mer om detta ämne.
